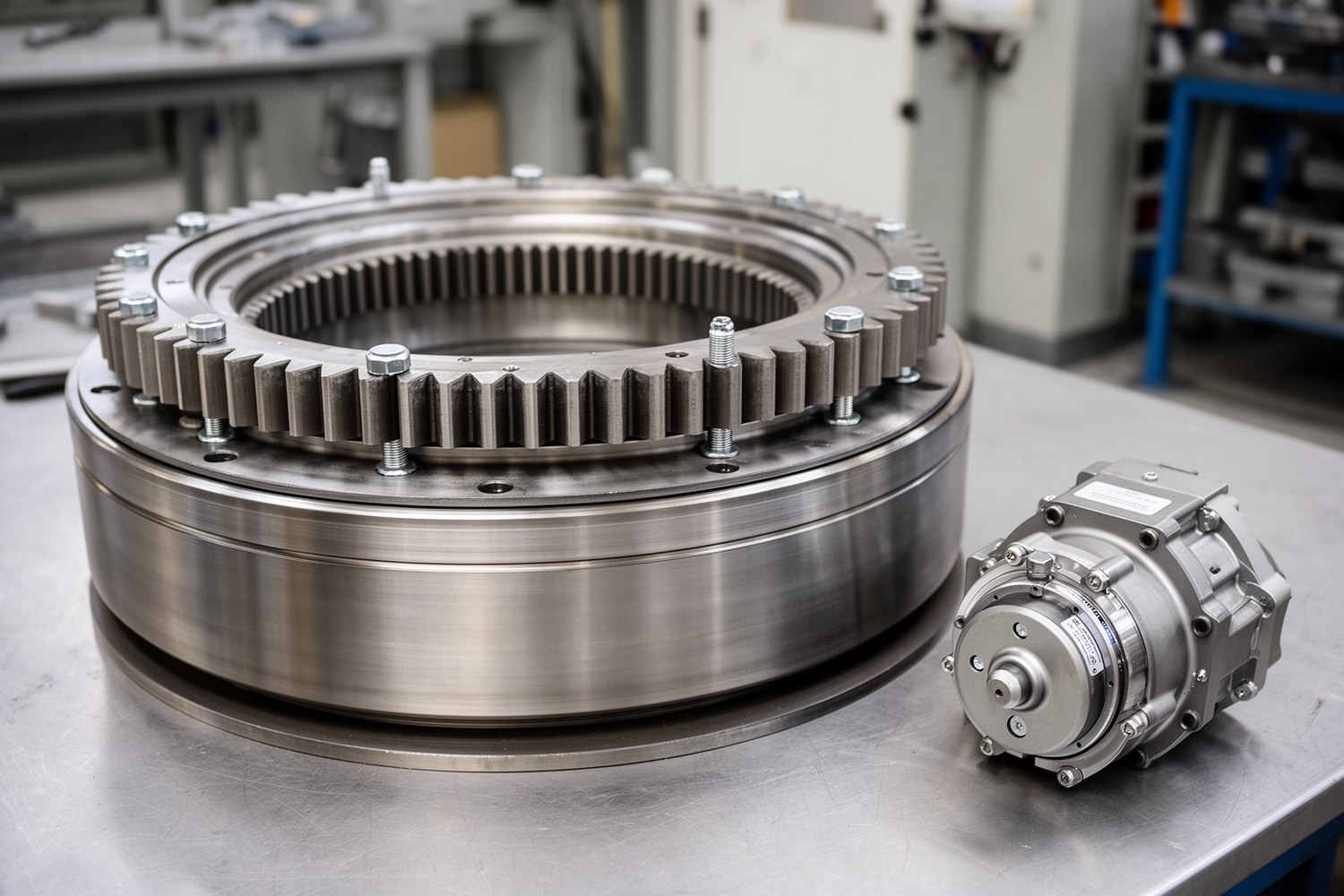

Опорно-поворотное устройство с аварийной блокировкой представляет собой поворотный узел машины, дополненный тормозным, стопорным или комбинированным механизмом для остановки либо удержания вращающейся части при нештатном событии. Его рассматривают как часть общей системы безопасности: механики ОПУ, привода поворота, датчиков, контроллера, цепи аварийного останова и регламента обслуживания.
- ОПУ воспринимает осевые, радиальные и моментные нагрузки между неподвижной и вращающейся частями машины.
- Блокировка ограничивает неконтролируемое вращение при потере питания, падении давления, перегрузке, превышении скорости или внешней команде безопасности.
- При резком стопорении растут нагрузки на зубчатый венец, болтовое соединение, тела качения, посадочные поверхности и элементы тормоза.
- Выбор начинают с оценки риска, расчетных нагрузок и сценариев остановки конкретной машины.
Что такое ОПУ с аварийной блокировкой
Опорно-поворотное устройство (ОПУ) обеспечивает вращение одной части машины относительно другой и передает между ними нагрузку. В узел обычно входят наружное и внутреннее кольца, дорожки качения, шарики или ролики, сепараторы, уплотнения, крепежные отверстия и зубчатый венец для привода поворота.
Устройство ОПУ с аварийной блокировкой включает несущий поворотный узел, привод, тормозной механизм или механический стопор ОПУ, датчики контроля и логику безопасного останова. Состав зависит от машины: крана, манипулятора, экскаватора, буровой установки, подъемной платформы, поворотного стола или технологического позиционера.
Аварийное стопорение ОПУ может быть встроено в привод, вынесено в отдельный тормозной модуль или выполнено как фиксатор положения. Его применяют, когда обычного управления уже недостаточно: при отказе гидравлики, потере питания, срабатывании концевого датчика, превышении скорости поворота или команде аварийного останова.
Чем блокировка отличается от торможения и фиксации
Рабочий тормоз, удерживающий тормоз, фиксация положения и аварийная блокировка решают разные задачи. Это влияет на расчет, выбор привода и обслуживание, потому что один и тот же механизм не всегда допустимо использовать во всех режимах.
Штатное торможение
Используется для обычного замедления поворота в рабочем цикле. Процесс должен быть управляемым и повторяемым, без чрезмерных ударных нагрузок на зубчатое зацепление и крепеж.
Удержание положения
Предотвращает самопроизвольное смещение после остановки, например под ветровой нагрузкой или при смещении центра масс. Удерживающий тормоз не всегда рассчитан на остановку вращающейся массы с высокой энергией.
Механическая фиксация
Выполняется стопорным пальцем, штифтом, зубчатым фиксатором или похожим элементом. Часто допускается только в заданных положениях и требует контроля полного зацепления.
Аварийная блокировка
Срабатывает при нештатном событии и должна учитывать потерю энергии, ошибочную команду, падение давления, перегрузку или опасное положение. Она связана с общей системой безопасности машины.
Аварийную блокировку нельзя использовать как регулярный рабочий тормоз. Такой режим повышает риск перегрева, ускоренного износа накладок, повреждения зубчатого венца, деформации стопора и ослабления крепежа.
Состав системы
Поворотный узел с аварийной блокировкой обычно состоит не из одного изделия, а из нескольких связанных элементов. Несущая часть воспринимает нагрузки, привод задает движение, тормоз или стопор ограничивает поворот, датчики и контроллер подтверждают состояние системы.
| Элемент | Назначение | Что проверяют при проектировании |
|---|---|---|
| ОПУ | Передает осевые, радиальные и моментные нагрузки при повороте | Грузоподъемность, ресурс, момент опрокидывания, жесткость, крепление |
| Привод поворота | Создает рабочий крутящий момент и задает скорость вращения | Передаточное число, люфт, самоторможение, нагрузку на зубчатый венец |
| Тормозной узел | Замедляет или удерживает вращающуюся часть | Тормозной момент ОПУ, тепловой режим, износ, время включения |
| Механический стопор | Фиксирует положение или блокирует поворот в заданной зоне | Прочность пальца, посадки, контроль полного входа, ударные нагрузки |
| Датчики | Контролируют положение, скорость, давление, питание и состояние стопора | Достоверность сигналов, защиту от загрязнений, обрыв цепи, ложное срабатывание |
| Контроллер безопасности | Обрабатывает сигналы и выдает команду на останов или блокировку | Категорию безопасности, резервирование, реакцию на противоречивые сигналы |
| Резервное питание или накопитель энергии | Поддерживает управляемое срабатывание при потере основного питания | Достаточность энергии для торможения, фиксации и передачи диагностического сигнала |
Типы аварийных блокировок
Типы блокировок ОПУ подбирают по характеру риска. Для тяжелой техники особенно важны тормозной момент и стойкость к удару. Для позиционирующих систем важны точность остановки и контроль положения. Для опасных сред учитывают исполнение датчиков, приводов, кабельных вводов и уплотнений.
| Тип системы | Принцип действия | Преимущества | Ограничения |
|---|---|---|---|
| Механическая | Стопор, палец, клин, храповик или зубчатый фиксатор входит в зацепление и препятствует повороту | Понятная конструкция, высокая удерживающая способность, возможна работа без внешней энергии | Риск удара при включении на скорости, требования к точному положению, необходимость контроля зацепления |
| Гидравлическая | Тормоз или зажим управляется давлением; при падении давления может переходить в безопасное состояние | Большой тормозной момент, удобная интеграция в гидравлическую машину | Зависимость от чистоты жидкости, герметичности, температуры и состояния уплотнений |
| Электромеханическая | Электропривод, пружинно-включаемый тормоз или электромагнитный фиксатор срабатывает по команде системы безопасности | Гибкая логика управления, диагностика состояния, связь с датчиками положения и скорости | Нужны защита питания, контроль цепей, учет отказов электроники и условий среды |
| Комбинированная | Сочетает тормоз, стопор, датчики и резервные каналы управления | Подходит для ответственных машин, где требуется удержание и контролируемая остановка | Больше элементов, выше требования к наладке, испытаниям и обслуживанию |
Принципы безопасности
Для ответственных систем часто применяют принцип fail-safe: переход в безопасное состояние при отказе или потере энергии, если такой режим предусмотрен конструкцией. Например, тормоз может быть пружинно-включаемым и растормаживаться только при наличии давления или питания.
Fail-safe-схема допустима только после анализа сценариев остановки. Для тяжелых вращающихся частей безопасным состоянием не всегда является мгновенное стопорение. В ряде машин правильнее сначала выполнить контролируемое торможение, снизить скорость до допустимого значения и только затем включить механическую фиксацию.
В проектной логике описывают последовательность действий: обнаружение события, отключение рабочего привода, включение тормоза, контроль замедления, подтверждение допустимой скорости или положения, затем стопорение. Обратная связь должна подтверждать не только факт команды, но и реальное состояние исполнительного механизма: тормоз включен, стопор вошел в зацепление, давление достигло заданного диапазона, скорость снижена до разрешенного уровня.
Нагрузки при аварийной остановке
При аварийной остановке поворотный узел воспринимает не только статические силы от массы оборудования и груза. Возникает динамический момент от торможения вращающейся части, а при жестком стопорении возможны ударные нагрузки. Они передаются на зубчатый венец, болтовое соединение, кольца, дорожки качения, тела качения и посадочные поверхности.
Формулы ниже приведены как обобщенные расчетные зависимости для понимания параметров. Они не являются универсальной методикой выбора ОПУ или блокировки. Точные коэффициенты, сочетания нагрузок, допустимые напряжения, режимы испытаний и запас прочности принимают по документации производителя, расчету машины и проектным требованиям.
Pэкв = kа · Fa + kr · Fr + km · M / D
Здесь Pэкв обозначает расчетную эквивалентную нагрузку на ОПУ, Fa обозначает осевую нагрузку, Fr обозначает радиальную нагрузку, M обозначает моментную нагрузку, D обозначает расчетный диаметр, kа, kr и km обозначают коэффициенты приведения.
Mт ≥ ks · (Mн + J · α + Mтр)
Здесь Mт обозначает требуемый тормозной момент, ks обозначает коэффициент запаса, Mн обозначает момент от внешней нагрузки, J обозначает приведенный момент инерции вращающейся части, α обозначает угловое замедление, Mтр обозначает момент трения и внутренних сопротивлений.
n = Rдоп / Rрасч
Запас прочности n оценивают как отношение допустимого расчетного сопротивления элемента к расчетной нагрузке при аварийной остановке. Отдельно проверяют крепеж, зубчатое зацепление, стопорный элемент и несущие кольца.
Если блокировка включается при слишком высокой скорости, расчетный момент может превысить нагрузку штатного режима. Поэтому в техническом задании указывают массу и инерцию вращающейся части, максимальную скорость, допустимое время торможения, допустимое замедление и сценарии отказа.

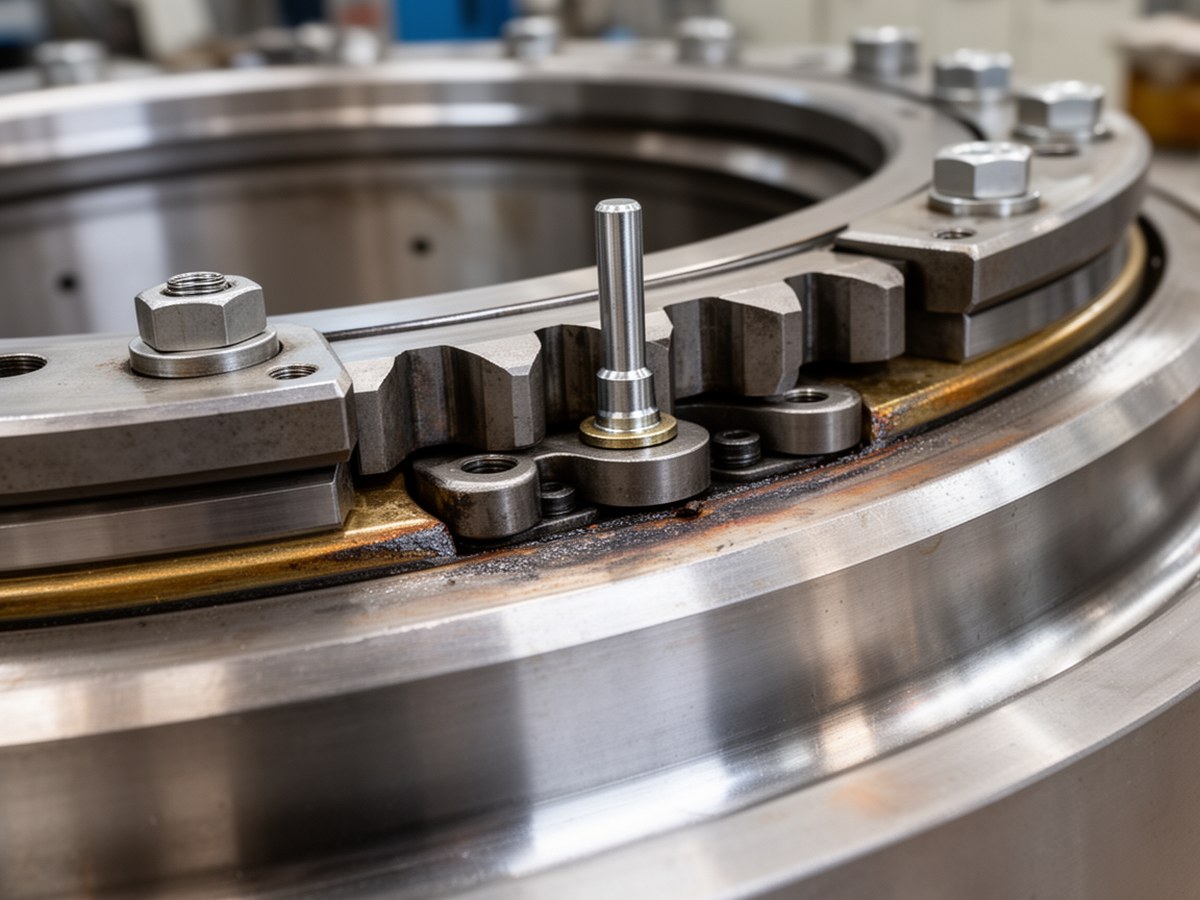

Деталь стопорного узла ОПУ
Изображение уместно рядом с разделом о динамических нагрузках и проверке элементов при резком останове.
Где применяют такие ОПУ
Такие узлы используют в машинах, где неконтролируемый поворот опасен для людей, оборудования, груза или технологического процесса. Типичные сценарии: грузоподъемные краны, автогидроподъемники, карьерные экскаваторы, буровые установки, манипуляторы, поворотные платформы, оборудование для опасных грузов, поворотные столы, роботизированные позиционеры и технологические линии.
В грузоподъемной технике учитывают вылет стрелы, ветровую нагрузку, устойчивость машины и риск раскачивания груза. В карьерной и строительной технике важны вибрация, ударные нагрузки, запыленность и абразивный износ. В морской и химической среде на первый план выходят коррозия, герметичность, материал уплотнений и исполнение датчиков.
Как выбрать ОПУ с аварийной блокировкой
Выбор начинается с описания машины и опасных состояний: что должно быть остановлено, при каком отказе, с какой скоростью, с какой инерцией и до какого состояния. После этого подбирают конструкцию поворотного узла, тип тормоза, стопора и датчиков.
| Критерий | Что уточнить | Почему важно |
|---|---|---|
| Нагрузки | Осевая и радиальная сила, момент опрокидывания, динамика аварийного останова | Определяют типоразмер ОПУ, крепеж, дорожки качения и запас прочности |
| Скорость поворота | Рабочая и максимальная скорость, допустимое замедление | Влияет на тормозной момент и риск ударного стопорения |
| Тип блокировки | Тормоз, стопор, пружинно-включаемая схема, комбинированное решение | Определяет сценарий безопасного останова и требования к диагностике |
| Среда | Пыль, влага, соль, химические пары, температура, взрывоопасная зона | Влияет на материалы, уплотнения, покрытие, смазку и исполнение датчиков |
| Вибрации и удары | Частота, амплитуда, возможные внешние удары | Ускоряют износ, ослабляют крепеж и повышают риск ложных срабатываний |
| Обслуживание | Доступ к тормозу, стопору, смазочным точкам, датчикам и крепежу | Определяет поддерживаемость системы в эксплуатации |
Требования к техническому заданию
В техническом задании для проектировщика или поставщика указывают расчетные нагрузки, момент опрокидывания, инерцию вращающейся части, рабочую и максимальную скорость, допустимое замедление, сценарии отказа, требуемую удерживающую способность, условия среды, ограничения по монтажу и требования к диагностике.
Также описывают реакцию системы на потерю питания, падение давления, обрыв сигнала датчика, попытку включения стопора на скорости, перегрузку и ручную команду аварийного останова. Без этого сложно проверить, соответствует ли выбранная блокировка реальному риску машины.
Нормативные и проектные требования безопасности
Единого универсального перечня стандартов для всех поворотных узлов с аварийной блокировкой нет. Требования безопасности зависят от типа машины, отрасли, страны применения и условий эксплуатации. Для крана учитывают нормы по грузоподъемной технике, для подъемной платформы учитывают требования к подъемным устройствам и защите людей, для взрывоопасной зоны учитывают требования к оборудованию и компонентам, работающим в такой среде.
Общие стандарты безопасности машин полезны как основа для оценки риска, выбора блокировочных устройств, диагностики отказов и подтверждения функций безопасности. Но они не заменяют расчет ОПУ, проверку болтового соединения, анализ зубчатого зацепления и испытания конкретной системы на машине.
Типовые отказы и диагностика
К типовым отказам относятся заклинивание стопора, неполное зацепление фиксатора, деградация тормозных накладок, потеря давления в гидросистеме, обрыв цепи датчика, некорректный сигнал положения, ложное срабатывание и отказ обратной связи. Частые причины ложного срабатывания: вибрация, загрязнение датчика, просадка питания, неправильная настройка порогов скорости или давления, люфт механизма и повреждение кабеля.
Диагностика должна подтверждать не только наличие команды, но и фактическое состояние узла: стопор вошел в рабочее положение, тормоз развил требуемое усилие, давление находится в допустимом диапазоне, скорость поворота снижена, а сигналы датчиков не противоречат друг другу. Если блокировка срабатывает без видимой причины, машину нельзя просто возвращать в работу сбросом ошибки.
Испытания после монтажа и ремонта
После монтажа, ремонта тормоза, замены датчиков, вмешательства в гидросистему или переналадки контроллера проводят приемочную проверку. Она включает контроль логики сигналов, проверку команды аварийного останова, подтверждение обратной связи от тормоза или стопора, проверку удержания и оценку фактического тормозного момента либо удерживающей способности в допустимых условиях испытаний.
Для отказобезопасных схем дополнительно проверяют реакцию на имитацию потери питания, падения давления или обрыва сигнала. Результаты фиксируют в эксплуатационной документации, чтобы последующие проверки можно было сравнивать с исходным состоянием системы.
Обслуживание и проверки
Регламент обслуживания должен охватывать не только само ОПУ, но и элементы аварийной блокировки. В механической части смотрят состояние зубчатого венца, люфт, затяжку крепежа, смазку, уплотнения, износ дорожек и тел качения, стопорные пальцы и посадочные места.
Для гидравлических схем важны давление, герметичность, состояние жидкости, шлангов, клапанов и уплотнений. В электрической части проверяют датчики, кабельные соединения, питание, контроллер, цепь аварийного останова и корректность обратной связи.
Периодически выполняют тестовое срабатывание в безопасных условиях, подтверждают реакцию системы, исключают механические заедания и убеждаются, что стопор включается только в разрешенном положении или при допустимой скорости.
Ограничения и типовые ошибки
Аварийная блокировка снижает риск неконтролируемого вращения, но не компенсирует ошибки расчета, перегрузку машины, неправильный монтаж, изношенный зубчатый венец, неподходящую смазку или отсутствие регламентных проверок. Она также не отменяет необходимости ограничителей нагрузки, концевых выключателей, корректной логики управления и обучения персонала.
К типовым ошибкам относятся выбор тормоза только по статическому удерживающему моменту, игнорирование инерции поворотной части, установка жесткого стопора без контроля скорости, отсутствие датчика полного зацепления, недооценка коррозии и пыли, а также применение комбинированной схемы без понятного регламента испытаний.
Практический критерий пригодности прост: выбранная система должна безопасно пройти заданный сценарий отказа без разрушения несущих элементов и с подтверждаемой обратной связью. Поэтому окончательный выбор делают не по названию блокировки, а по расчетным нагрузкам, допустимому способу остановки, условиям эксплуатации и проверяемости обслуживания.
Краткий вывод
ОПУ с аварийной блокировкой выбирают не как отдельную опцию, а как часть системы безопасности конкретной машины. Основой выбора служат оценка риска, расчет нагрузок, сценарии отказа, допустимый способ остановки и подтвержденная работоспособность после монтажа или ремонта.
Даже надежная блокировка не обеспечивает абсолютную защиту сама по себе. Ее эффективность зависит от корректного расчета, настройки, испытаний, диагностики и регулярного обслуживания.
