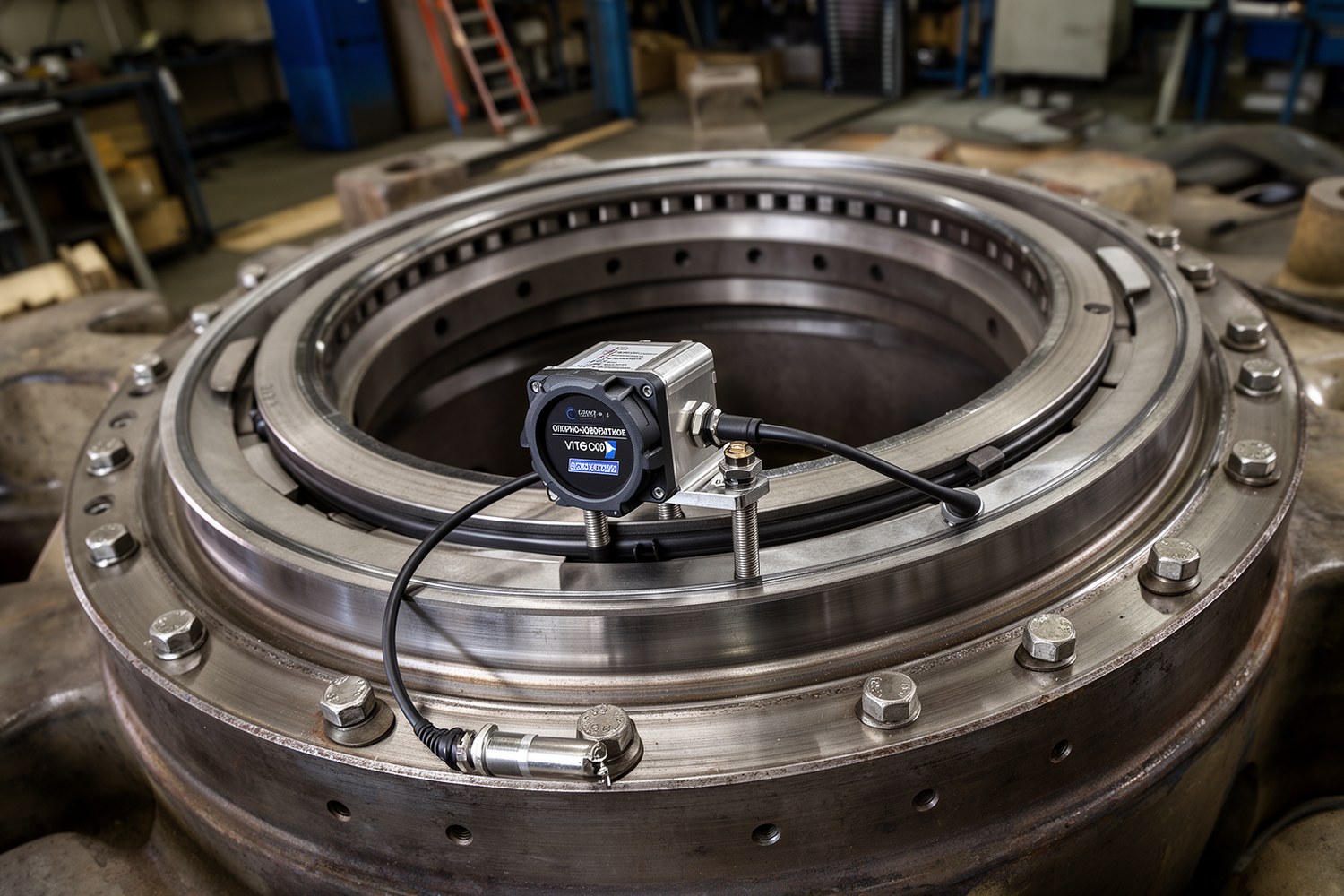

Метод применим, если соблюден протокол измерений вибрации ОПУ и подтверждено качество данных. Для низкооборотных ОПУ особенно важны сопоставимость режимов, контроль структурного шума и стабильная схема съема.
- Результат: RUL с интервалом неопределенности, а не одно число.
- Основа: повторяемые измерения, единый порог V_lim, сопоставимые режимы.
- Решение по ТО: по совокупности признаков, а не по одному спектральному пику.
Область применения и допущения
Подход предназначен для шариковых и роликовых опорно-поворотных устройств (ОПУ), включая исполнения с зубчатым венцом. Его применяют для планирования ТОиР и снижения риска внезапного отказа.
Прогноз корректен только для того режима, в котором накоплены данные. При смене нагрузки или скорости ведут отдельный тренд.
Правило сопоставимости: сравнивайте тренды только при близких скорости, нагрузке, температуре и схеме крепления датчика.
Термины и обозначения
Остаточный ресурс (RUL), время до достижения порога V_lim. Диагностический признак, измеряемый параметр вибросигнала. Порог V_lim, уровень признака, при котором риск эксплуатации считается неприемлемым. Доверительный интервал прогноза RUL, диапазон вероятных значений RUL при заданной вероятности.
Единицы: Гц, мм/с, м/с², об/мин (с переводом в Гц при расчетах).
На этих обозначениях далее строятся требования к съему и обработке данных.
Протокол измерений вибрации ОПУ
Фиксируют точки съема, направления, тип датчика, частоту дискретизации, длину окна, число повторов, режим скорости и нагрузки.
| Параметр | Легкие ОПУ | Средние ОПУ | Тяжелые/низкооборотные ОПУ |
|---|---|---|---|
| Частота дискретизации | 5–10 кГц | 10–20 кГц | 20–25 кГц |
| Окно записи | 20–40 с | 40–80 с | 80–180 с |
| Повторы на точку | 3 | 3–4 | 4–5 |
| Точки/направления | Не менее 3 точек, осевое/радиальное/тангенциальное направления | ||

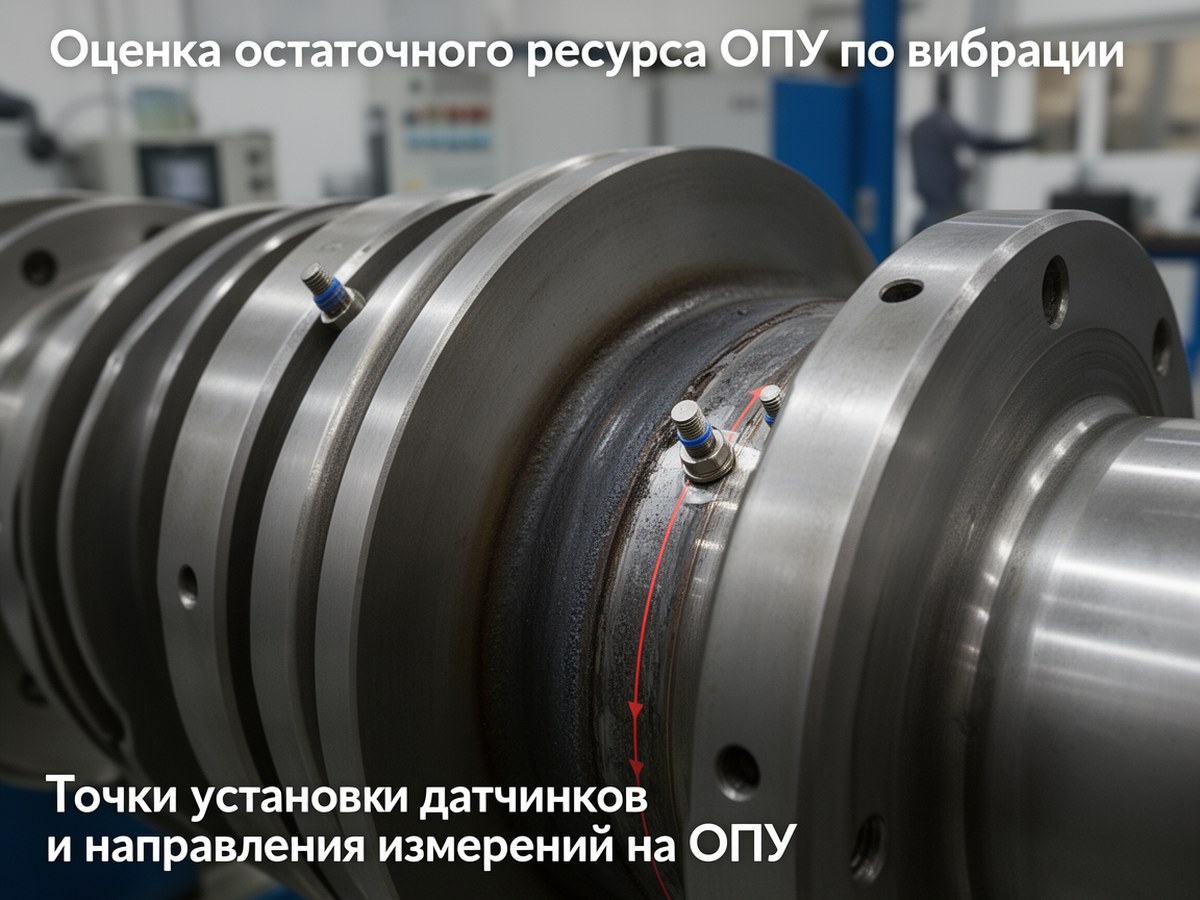

Точки и направления измерений
Иллюстрация к разделу о повторяемости и сопоставимости замеров.
Контроль качества данных и приемка измерений
Без этого блока прогноз ресурса теряет воспроизводимость.
| Проверка | Минимальное правило | Брак пакета |
|---|---|---|
| Калибровка канала | Проверка чувствительности датчика и тракта перед серией | Дрейф чувствительности выше принятого допуска |
| SNR (сигнал/шум) | Достаточный запас в рабочей полосе | Полезные компоненты неотделимы от шума |
| Антиалиасинг | Фильтр и частота дискретизации согласованы с верхней частотой анализа | Признаки алиасинга в спектре |
| Синхронизация | Виброканалы и режимные каналы согласованы по времени | Нет привязки к скорости/нагрузке |
| Пропуски и выбросы | Маркировка артефактов, робастные оценки (медиана, MAD) | Массовые пропуски или неконтролируемая фильтрация |
После приемки данных переходят к расчету диагностических признаков.
Диагностические признаки
| Признак | Физический смысл | Примечание |
|---|---|---|
| СКЗ (RMS) | Интегральный уровень энергии | Удобен для тренда |
| Пик-фактор (crest factor) | Ударность сигнала | Чувствителен к редким импульсам |
| Эксцесс (kurtosis) | Импульсность распределения | Нестабилен на коротких окнах |
| Спектральная плотность мощности (PSD) | Распределение энергии по частоте | Требует стабильного режима |
| Спектр огибающей | Модуляции ударных процессов | Критичен выбор полосы |
| Амплитуды BPFO/BPFI/BSF/FTF/mesh | Привязка к узлу дефекта | Оценивают с гармониками и боковыми полосами |
Характерные частоты и границы применимости
f_r=n/60, где n в об/мин; N, число тел качения; d, диаметр тела качения; D, средний диаметр дорожки; α, угол контакта.
Ограничения для ОПУ: в реальной эксплуатации частоты смещаются из-за переменной скорости, изменения угла контакта, проскальзывания, деформаций кольца и сложной кинематики нагружения. Поэтому анализируют полосы вокруг расчетных частот, гармоники и боковые полосы, а вывод подтверждают несколькими признаками.
Матрица «признак → дефект → уровень риска → действие ТО»
| Признак | Вероятный дефект | Риск | Рекомендуемое действие |
|---|---|---|---|
| Рост BPFO и гармоник | Внешняя дорожка | Средний → высокий | Учащенный мониторинг, подготовка ремонта дорожки |
| Рост BPFI и боковых полос | Внутренняя дорожка | Высокий | Внеплановая инспекция, проверка люфта и геометрии |
| Рост BSF и эксцесса | Тела качения | Средний | Проверка смазки, сокращение интервала повторных замеров |
| Рост FTF, низкочастотная модуляция | Сепаратор | Средний → высокий | Ограничение режима, планирование ремонта |
| Рост mesh и тангенциальной вибрации | Зубчатый венец/зацепление | Средний | Проверка зацепления, корректировка и ремонт зубчатой пары |
Методы оценки остаточного ресурса
| Класс | Когда применять | Ограничение |
|---|---|---|
| Пороговый | Скрининг и сигнал к действию | Грубая оценка RUL |
| Трендовый | Есть регулярная история | Чувствителен к смене режима |
| Дефект-ориентированный | Нужна привязка к узлу | Риск ошибки идентификации частот |
| ML-подход | Большой размеченный массив и устойчивые режимы | Малые выборки и дрейф режимов |
Модели RUL, порог V_lim и пересчет прогноза
Задание порога V_lim: выбирают baseline на «здоровом» интервале и фиксируют риск-критерий. Практичный вариант: V_lim = median(V_base) + k·MAD (или μ+3σ) с проверкой доли ложных тревог на истории.
Пересчет прогноза при новых данных: 1) принять или забраковать пакет по QC; 2) обновить параметры модели; 3) проверить остатки и смену режима; 4) пересчитать RUL и доверительный интервал; 5) зафиксировать новую версию прогноза и правило действия в журнале ТО.
Мини-кейс: линейный тренд СКЗ, V_now=2.6 мм/с, V_lim=4.0 мм/с, α=0.07 мм/с в неделю. Точечный прогноз: RUL=20 недель. Если 95% интервал для α равен 0.05–0.09, то интервал RUL составляет примерно 16–28 недель.
Ложные срабатывания и валидация
Типичные ложные срабатывания связаны с вибрацией привода, рамы, гидросистемы, нестабильным креплением датчика и ошибками синхронизации. Валидация включает проверку повторяемости, сравнение нескольких точек и направлений, а также контроль режимных параметров.
Когда вибродиагностику дополняют НК-методами
- Признаки противоречат друг другу или резко меняются без объяснимой причины режима.
- Доверительный интервал RUL слишком широк для решения по ТО.
- Есть признаки смазочного или термического фактора без устойчивой частотной картины.
Обычно дополнительно применяют анализ смазки, температурный тренд, контроль люфта и геометрии зацепления.
Интеграция в CBM/CMMS для ОПУ
Рабочий контур: сбор по протоколу → приемка качества → расчет признаков → обновление RUL с интервалом → триггер решения ТО → запись версии прогноза и факта работ.
