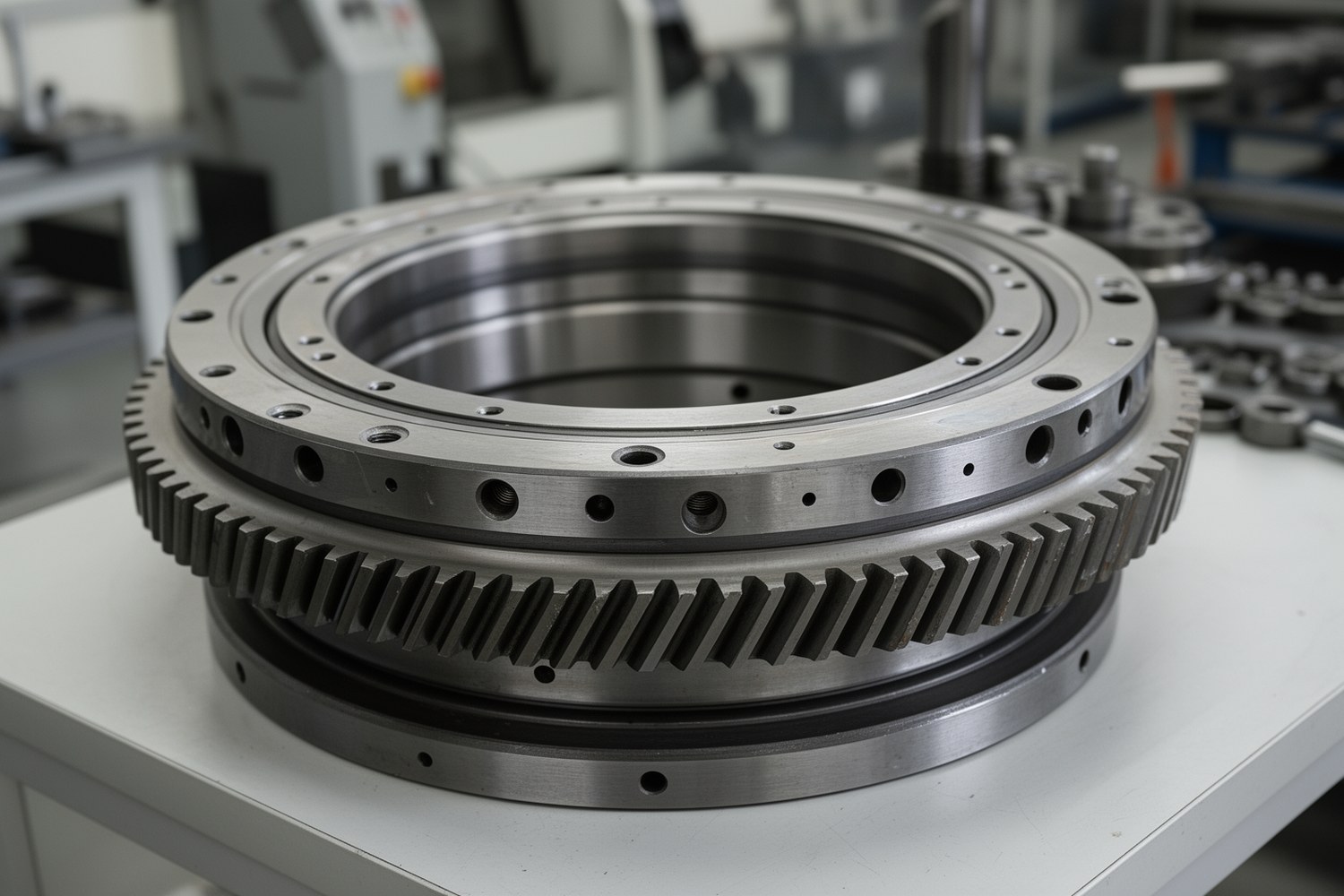

Оценку остаточного ресурса опорно-поворотного устройства (ОПУ) по результатам диагностики используют для планирования ремонта, замены и интервалов контроля. ОПУ воспринимает осевые, радиальные и опрокидывающие нагрузки при повороте рабочей части машины, поэтому его состояние напрямую влияет на безопасность кранов, экскаваторов, манипуляторов, буровых установок, перегружателей и ветроэнергетических установок.
- Остаточный ресурс ОПУ означает расчетную оценку оставшейся наработки в моточасах, циклах или других единицах, а не точную дату отказа.
- Срок службы показывает календарный период эксплуатации, межремонтный интервал задает плановый промежуток между ремонтами или обслуживанием. Эти понятия не заменяют остаточный ресурс.
- Диагностика ОПУ должна идти перед расчетом: сначала выявляют дефекты и проверяют критерии предельного состояния ОПУ.
Что оценивают при расчете остаточного ресурса ОПУ
Расчет остаточного ресурса опирается на три группы данных: паспортный ресурс узла, фактическую историю эксплуатации и текущее техническое состояние ОПУ. На практике смотрят не только на общую наработку, но и на режим работы узла: нагрузки, среду, частоту обслуживания, перегрузки, удары, перекосы, нарушения смазки или повторное ослабление крепежа.
Оценка не должна подменять диагностику. Если по результатам осмотра и измерений обнаружены опасные дефекты, прогноз остаточной наработки уходит на второй план: решение принимают по условиям безопасности и требованиям регламента.
Применимость методики к разным конструкциям ОПУ
Подход применим к шариковым и роликовым ОПУ, одно- и многорядным конструкциям, узлам с наружным или внутренним зубчатым венцом. При этом предельные значения люфта, биения, момента проворота и износа нельзя переносить между конструкциями без проверки: они зависят от диаметра, схемы тел качения, класса точности, посадки, крепежа и требований производителя.
Когда расчет ресурса имеет смысл
Расчет применим, если ОПУ не имеет критических дефектов, доступна документация, известны режимы эксплуатации, измерения выполнены по повторяемой методике, а предельные значения параметров можно сверить с паспортом, руководством производителя или внутренним регламентом.
Если история эксплуатации неполная, нагрузки менялись скачкообразно или часть параметров невозможно измерить без разборки, результат используют только как ориентир с повышенным запасом осторожности. При трещинах, разрушении дорожек качения, критическом люфте, заклинивании, недопустимом износе зубьев или признаках потери несущей способности расчет уступает решению о ремонте, замене или выводе из эксплуатации.
Исходные данные перед диагностикой
Чем точнее исходные данные, тем меньше неопределенность прогноза. Если часть сведений отсутствует, это нужно прямо отразить в заключении: расчетный остаточный ресурс в таком случае нельзя рассматривать как самостоятельное основание для продления эксплуатации.
| Группа данных | Что собрать | Зачем это нужно |
|---|---|---|
| Паспорт ОПУ | Тип, модель, диаметр, конструкция, номинальный ресурс, допустимые люфты и биения | Для выбора предельных значений и базовой расчетной наработки |
| Наработка | Моточасы, циклы поворота, календарный срок службы, данные счетчиков | Для отделения остаточного ресурса от уже использованной наработки |
| Нагрузки | Типовые массы, вылеты, моменты, доля работы у предельных режимов | Для коэффициента нагружения и оценки усталостного влияния |
| Ремонты и ТО | Замены крепежа, регулировки зазоров, смазка, ремонт зубчатого венца, разборки | Для понимания динамики износа и качества обслуживания |
| Условия среды | Температура, влажность, пыль, абразив, осадки, агрессивные среды | Для поправки на коррозию, загрязнение смазки и ускоренный износ |
| Нештатные события | Удары, аварийные перегрузки, работа с перекосом, длительное заклинивание | Для решения, достаточно ли расчетной модели или нужен расширенный неразрушающий контроль |
Методы диагностики ОПУ
Диагностика ОПУ обычно сочетает визуальный осмотр, инструментальные измерения и неразрушающий контроль. Набор методов выбирают по конструкции узла, доступности поверхностей, критичности оборудования и признакам дефектов. Ультразвуковой и магнитопорошковый контроль применяют не всегда: чаще они нужны при подозрении на трещины, после аварийных перегрузок, при повторном ослаблении крепежа или по требованию регламента.
| Метод | Что выявляет | Ограничения |
|---|---|---|
| Визуальный осмотр | Коррозию, повреждения уплотнений, вытекание смазки, следы перегрева, состояние крепежа | Не показывает скрытые дефекты и внутренний износ дорожек качения |
| Измерение люфта, зазоров и биений | Износ, перекос, деформацию колец, нарушение посадки | Требует стабильной схемы измерений и учета нагрузки при замере |
| Проверка момента вращения | Повышенное трение, загрязнение смазки, локальные закусывания | Результат зависит от температуры, смазки и состояния привода |
| Вибродиагностика | Дефекты тел качения, дорожек качения, неравномерность вращения | Сложна при внешних вибрациях машины и переменной нагрузке |
| Тепловизионный контроль | Зоны повышенного трения и локального перегрева | Зависит от режима работы и температуры окружающей среды |
| Ультразвуковой контроль | Внутренние несплошности, трещины, дефекты металла в доступных зонах | Нужны подготовка поверхности и квалификация специалиста |
| Магнитопорошковый контроль | Поверхностные и подповерхностные трещины ферромагнитных деталей | Применим не ко всем материалам и требует доступа к зоне контроля |

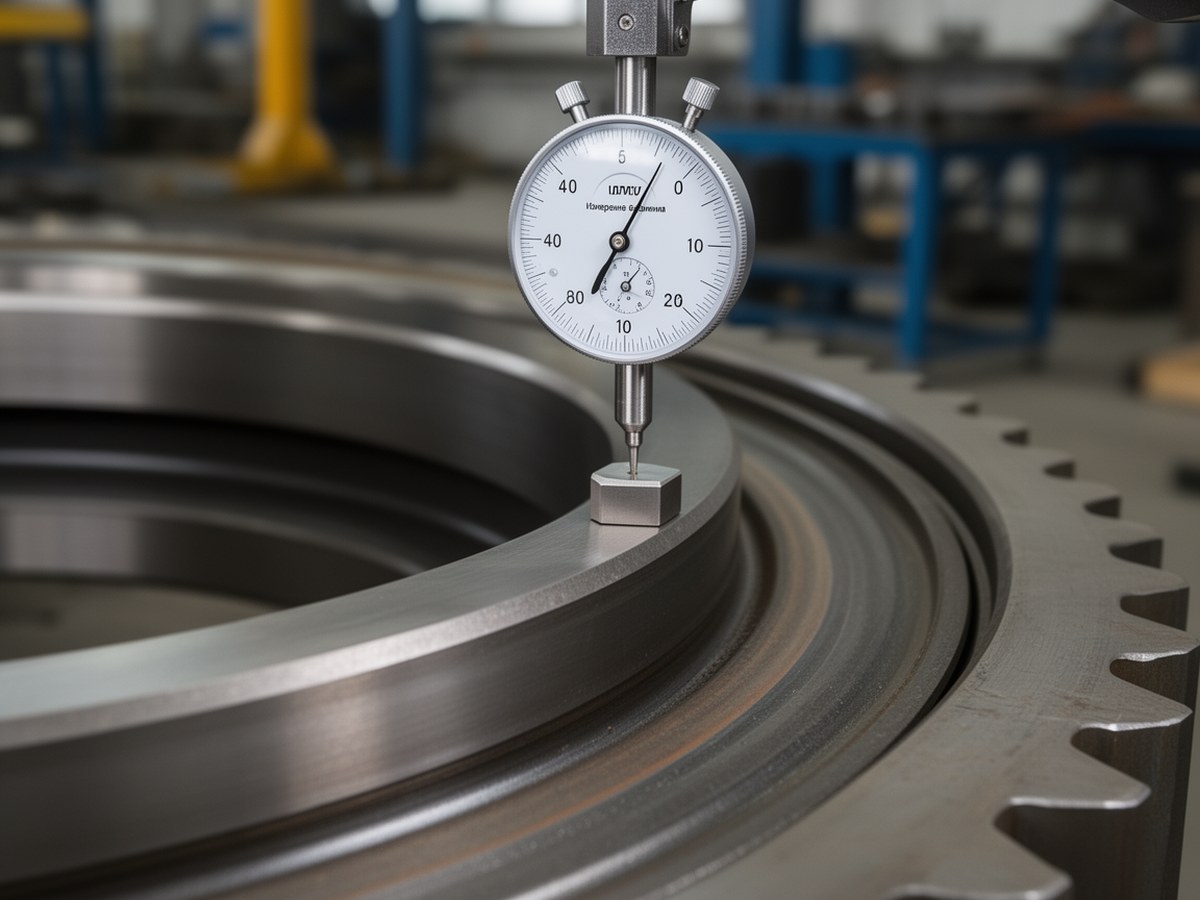

Инструментальные измерения
Изображение уместно рядом с описанием контроля люфтов и биений.
Контролируемые параметры состояния
Предельные значения нельзя переносить с одного ОПУ на другое без проверки. Они зависят от диаметра, типа тел качения, числа рядов, конструкции колец, класса точности, нагрузки и требований производителя.
| Параметр | Единицы | Как контролируют | Как задают предел |
|---|---|---|---|
| Осевой и радиальный люфт | мм | Индикатором, щупами, контрольным перемещением под нагрузкой | По руководству производителя или регламенту владельца |
| Осевое и радиальное биение | мм | Индикатором часового типа при медленном провороте | С учетом диаметра ОПУ и допуска на посадочные поверхности |
| Износ дорожек качения | мм, балл дефектации | По косвенным признакам, вибрации, зазорам, при разборке, прямым измерением | По документации, ремонтной методике или результатам дефектации |
| Состояние зубчатого венца | мм, процент износа, наличие сколов | Осмотром, измерением износа зубьев, проверкой пятна контакта | По допустимому износу профиля, сколам и трещинам |
| Крепеж | Н·м, состояние резьбы, признаки смещения | Контролем момента затяжки, посадки, следов смещения и повторного ослабления | По карте затяжки, классу болтов и требованиям производителя машины |
| Температура | °C | Тепловизором или датчиками температуры | По базовому уровню исправного узла и допустимому превышению |
| Вибрация | мм/с, м/с² или иной показатель методики | Виброметром или системой мониторинга | По базовому уровню исправного узла и допустимым отклонениям |
| Наработка | моточасы, циклы | По счетчику, журналу эксплуатации, данным системы управления | По паспорту, регламенту и принятой модели учета ресурса |
| Смазка и уплотнения | визуальная оценка, загрязнение, наличие воды или абразива | Осмотром, анализом загрязнения, проверкой подачи смазки | По регламенту ТО и признакам потери защитной функции |
Критерии непригодности к дальнейшей эксплуатации
Если обнаружены признаки предельного состояния ОПУ, расчет остаточного ресурса не используют как аргумент для продолжения работы. Окончательное решение принимают по документации производителя, отраслевым нормам, регламенту владельца и результатам технического обследования.
К типовым критериям непригодности относят трещины колец, крепежных зон или зубчатого венца; разрушение дорожек качения; критический люфт; повторное ослабление болтов после корректной затяжки; заклинивание или рывки при повороте; недопустимый износ зубьев; локальный перегрев; выраженную коррозию несущих поверхностей; следы смещения ОПУ относительно посадочных мест; признаки потери несущей способности при рабочей нагрузке.
Расчетная модель остаточного ресурса
Базовая модель должна учитывать уже использованную наработку. Если паспортный ресурс задан в моточасах, а учет ведется в циклах, единицы приводят к единой базе по принятой методике организации.
где Rост обозначает расчетный остаточный ресурс; Rном обозначает номинальный ресурс по паспорту; Rфакт обозначает фактическую наработку; Kсост обозначает коэффициент технического состояния по результатам диагностики; Kнагр обозначает поправку на фактическое нагружение; Kэкспл обозначает поправку на режим работы и обслуживание; Kсред обозначает поправку на условия окружающей среды.
Коэффициенты не являются универсальными. Их задают по методике организации, документации производителя, статистике аналогичных узлов или консервативной экспертной оценке. Чем меньше подтвержденных данных, тем осторожнее должен быть итоговый прогноз.
Нормирование диагностических параметров
Чтобы объединить разные измерения в один диагностический показатель, параметры нормируют относительно допустимого или предельного значения. Для параметров, рост которых ухудшает состояние, используют простое отношение измеренного значения к предельному.
где qi обозначает нормированное значение параметра; Pi обозначает измеренное значение; Pi,пред обозначает допустимое предельное значение по документации или регламенту. При qi ≥ 1 параметр находится у предела или за ним, поэтому расчетный прогноз прекращают до дефектации или отдельной оценки пригодности.
Kизн обозначает интегральный коэффициент износа; wi обозначает вес параметра. Весовые коэффициенты назначают не произвольно: они должны отражать критичность признака для конкретной конструкции ОПУ.
Такая форма удобна для ориентировочного расчета, но она не учитывает скачкообразные отказы. Если один параметр критичен, его нельзя усреднять хорошими значениями остальных параметров.
Mном обозначает номинальный расчетный момент или нагрузку; Mфакт обозначает характерную фактическую нагрузку; m обозначает показатель чувствительности к нагрузке, выбираемый по принятой методике. Ограничения Kmin и Kmax нужны, чтобы при легких режимах коэффициент не завышал ресурс нереалистично, а при тяжелых режимах не подменял оценку безопасности.
Порядок оценки по шагам
- Идентифицировать ОПУ: тип, модель, диаметр, конструкцию, ресурс, допустимые параметры и применимый регламент.
- Собрать эксплуатационную историю: наработку, нагрузки, ремонты, смазку, аварийные перегрузки, условия среды.
- Провести диагностику ОПУ: осмотр, измерение люфтов и биений, проверку зазоров, момента проворота, вибрации, температуры, крепежа и зубчатого венца.
- Сравнить результаты с допустимыми значениями и проверить критерии непригодности к дальнейшей эксплуатации.
- Если критических дефектов нет, нормировать параметры и рассчитать диагностический коэффициент состояния.
- Назначить поправки на режим нагружения, условия эксплуатации, среду и качество обслуживания.
- Рассчитать ориентировочный остаточный ресурс и задать интервал повторной диагностики.
- Оформить вывод: продолжение эксплуатации, усиленный контроль, ремонт, замена или вывод из эксплуатации.
Пример ориентировочного расчета
Пример ниже показывает только логику нормирования. Его коэффициенты нельзя переносить на все ОПУ: в рабочей методике веса параметров и поправки должны быть утверждены заранее.
| Показатель | Условное значение |
|---|---|
| Номинальный ресурс Rном | 10 000 моточасов |
| Фактическая наработка Rфакт | 6 000 моточасов |
| Интегральный коэффициент износа Kизн | 0,35 |
| Коэффициент состояния Kсост | 0,65 |
| Коэффициент нагружения Kнагр | 0,90 |
| Коэффициент эксплуатации Kэкспл | 0,95 |
| Коэффициент среды Kсред | 0,80 |
Результат показывает ориентировочную остаточную наработку при сохранении близкого режима эксплуатации и отсутствии критических дефектов. В условном примере эксплуатация может быть допущена с ограничением по режиму, контролем крепежа и смазки, а повторную диагностику целесообразно назначить раньше расчетного остатка, например через 500–700 моточасов или по более строгому внутреннему регламенту.
Что делать при неполных исходных данных
Если нет достоверной наработки, неизвестны перегрузки или отсутствуют предыдущие результаты диагностики, расчет выполняют в консервативной форме: используют понижающие коэффициенты, сокращают интервал повторной диагностики и не делают вывод о длительной безопасной эксплуатации только по одной расчетной величине. Для ответственных машин неполные данные могут стать основанием для расширенной дефектации или ограничения режимов работы.
Ограничения и погрешность оценки
Остаточный ресурс ОПУ зависит от качества исходных данных, точности измерений, стабильности режима нагружения и полноты выявления дефектов. На оценку влияют скрытые трещины, локальное выкрашивание дорожек качения, загрязнение смазки, монтажные перекосы, качество посадочных поверхностей и состояние крепежа.
Расчетная оценка не гарантирует безопасную работу до указанной наработки. Для ответственных машин ее используют вместе с регламентом технического обслуживания, повторной диагностикой, контролем дефектов в динамике и ограничениями по нагрузке.
Типовые выводы по результатам диагностики
| Вывод | Основание | Практическое решение |
|---|---|---|
| Эксплуатация допускается | Параметры в допустимых пределах, дефекты не выявлены, ресурс достаточен | Работа по штатному регламенту с плановой диагностикой |
| Эксплуатация допускается с контролем | Есть умеренный износ или неопределенность по исходным данным | Сокращенный интервал диагностики, контроль люфтов, вибрации, крепежа и смазки |
| Требуется сокращенный интервал диагностики | Параметры растут в динамике, но не достигли предельного состояния | Повторные измерения через заданные моточасы или циклы, сравнение тренда с предыдущими данными |
| Требуется ремонт | Выявлены дефекты, устранимые без замены всего узла | Ремонт по документации, повторная дефектация и перерасчет ресурса после работ |
| Требуется замена ОПУ | Износ или повреждения приближаются к предельному состоянию | Плановая замена с ограничением режима до вывода из работы, если это допускает регламент |
| Эксплуатация не допускается | Трещины, критический люфт, заклинивание, разрушение дорожек или потеря несущей способности | Останов, вывод из эксплуатации, ремонтное решение или замена |
