Чтобы подобрать разъёмный корпус подшипника, нужно идти от реального узла: какой подшипник установлен, какой диаметр и посадка у вала, какие нагрузки действуют, в какой среде работает оборудование и как узел будет обслуживаться. Вариант написания «разъемный корпус подшипника» без буквы «ё» означает тот же тип корпусной опоры. Один только диаметр вала даёт лишь предварительное направление поиска. Совместимость корпуса с подшипником, втулкой, упорными кольцами, уплотнениями и крышками всегда проверяют по каталогу производителя.
- Разъёмный корпус подшипника состоит из основания, крышки, крепежа, посадочного места под подшипник, уплотнений и элементов смазки.
- Подбор корпуса выполняют после выбора подшипника или при проверке уже заданного подшипникового узла.
- Нагрузочная способность корпуса зависит не только от величины силы, но и от её направления относительно разъёма и опорной поверхности.
- Формулы помогают проверить нагрузку на подшипник и порядок величин, но не заменяют каталожные значения для корпуса.

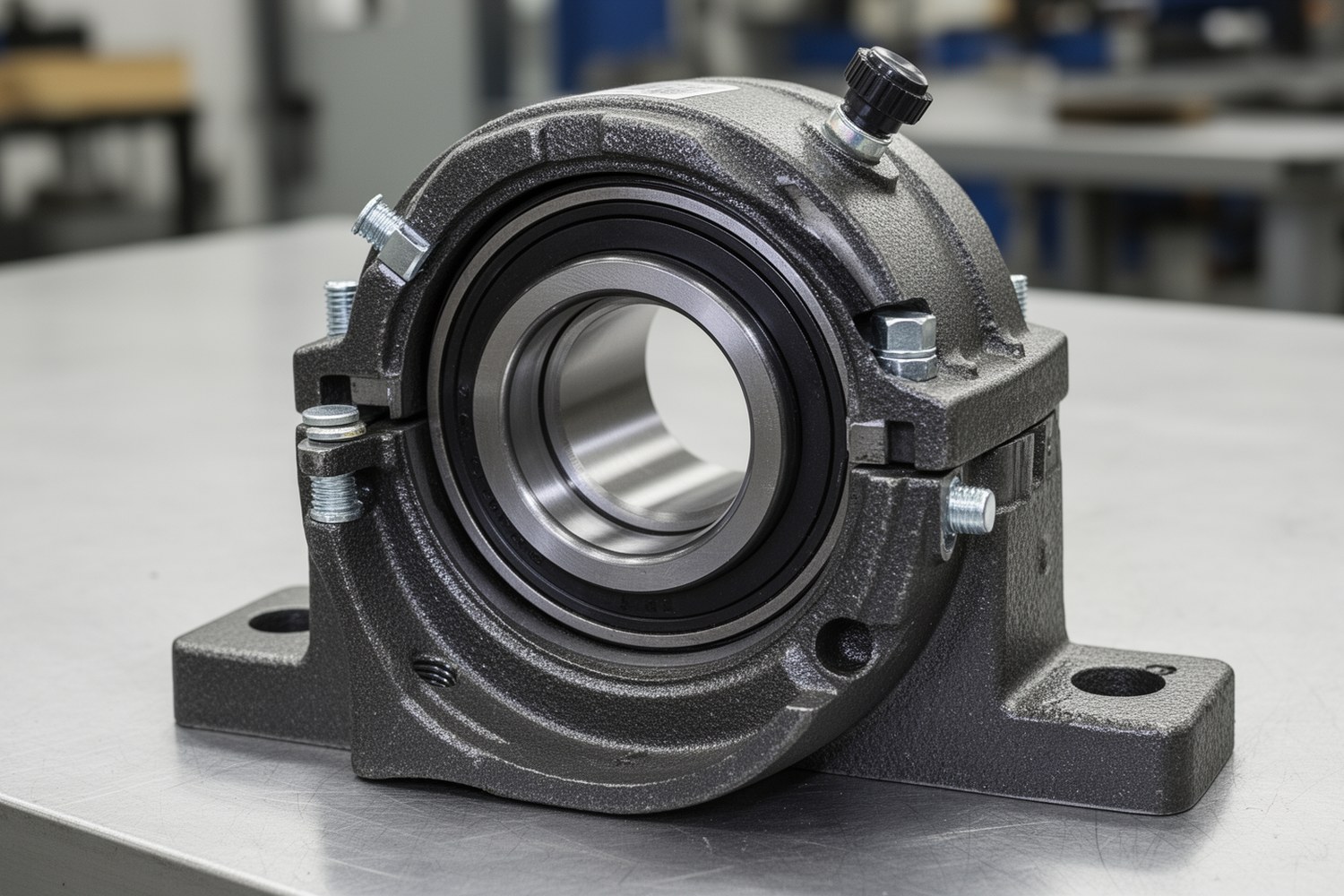

Что такое разъёмный корпус подшипника
Разъёмный корпус подшипника представляет собой корпусную опору, у которой основание и крышка соединяются болтами. Внутри размещают подшипник качения, чаще сферический роликовый или шариковый самоустанавливающийся, а также закрепительную втулку, упорные кольца, уплотнения и смазочные элементы. Такие разъёмные корпуса для подшипников удобны там, где вал длинный, тяжёлый или связан с другими деталями, которые нежелательно демонтировать ради замены подшипника.
Корпус не заменяет расчёт подшипника. Он удерживает подшипник в нужном положении, передаёт нагрузку на основание, защищает узел от загрязнений и удерживает смазку. Поэтому подбор корпуса по размерам подшипника всегда включает две проверки: подходит ли корпус геометрически и выдерживает ли он рабочие условия.
Когда выбирают разъёмный корпус, а когда другое исполнение
Разъёмная подшипниковая опора полезна для обслуживаемых промышленных узлов: конвейеров, вентиляторов, дробилок, редукторных линий, барабанов и валов с ограниченным доступом. Но она не является универсальной заменой всем корпусным узлам.
| Исполнение | Когда применяют | Что проверить |
|---|---|---|
| Разъёмный корпус | Длинные валы, ремонт без снятия сопряжённых деталей, тяжёлые обслуживаемые узлы | Совместимость подшипника, втулки, уплотнений, упорных колец и направления нагрузки |
| Цельный стационарный корпус | Простые опоры, компактные узлы, когда демонтаж вала допустим | Доступность монтажа, жёсткость посадки, возможность обслуживания |
| Фланцевый корпусной узел | Крепление к вертикальной стенке, торцевой плите или раме машины | Плоскость крепления, момент от вылета вала, соосность с соседней опорой |
Исходные данные для подбора
Перед тем как подобрать разъёмный корпус подшипника, собирают исходные данные из чертежа узла, паспорта оборудования и каталога подшипника. Чем точнее эти данные, тем меньше риск выбрать корпус, который формально подходит по маркировке, но не работает в реальном режиме.
| Параметр | Зачем нужен | Где брать значение |
|---|---|---|
| Диаметр и посадка вала | Определяют подшипник, втулку и посадочные требования | Чертёж вала, ремонтная ведомость |
| Тип и размеры подшипника | Задают наружный диаметр, ширину, зазоры и допустимые нагрузки | Маркировка подшипника, каталог |
| Fr и Fa | Нужны для проверки радиальной и осевой нагрузки | Расчёт механизма, паспорт оборудования |
| Обороты и температура | Влияют на уплотнение, смазку и тепловое расширение | Технологический режим |
| Пыль, влага, абразив | Определяют тип уплотнения и периодичность обслуживания | Условия эксплуатации |
| Монтажное пространство | Проверяет высоту оси, крепёжные отверстия, доступ к крышке | Сборочный чертёж, замер на месте |
Подбор по подшипнику и диаметру вала
На практике типоразмер корпуса часто ищут от диаметра вала и обозначения подшипника. Это нормальный первый шаг, но не окончательный выбор. У одного диаметра могут быть разные серии подшипников, разные втулки, разные ширины и разные комплекты уплотнений.
Например, корпуса серий SNL, SN, SNG, SNV, SAF и SD встречаются в каталогах разных производителей как распространённые разъёмные исполнения. Их нельзя сравнивать только по номеру: нужно смотреть чертёж корпуса, высоту оси, размеры основания, допустимые нагрузки, типы уплотнений, наличие торцевых крышек и совместимые подшипники.
Справочная эвристика вида «номер корпуса связан с диаметром вала» пригодна только для предварительного поиска. Финальная проверка выполняется по каталожной таблице конкретной серии.
Что проверять в каталоге производителя
| Позиция | Что сверить |
|---|---|
| Корпус | Серию, типоразмер, высоту оси, размеры основания, крепёжные отверстия |
| Подшипник | Тип, наружный диаметр, ширину, внутренний зазор, допустимые режимы |
| Втулка | Совместимость с валом, резьбу, гайку, шайбу и посадочный конус |
| Упорные кольца | Нужны ли они для фиксирующей опоры и подходят ли к выбранному корпусу |
| Уплотнения и крышки | Тип уплотнения, торцевую крышку, ограничения по скорости и температуре |
| Нагрузки | Допустимые величины и направления нагрузок для корпуса и крепления |
Проверка размеров перед выбором корпуса

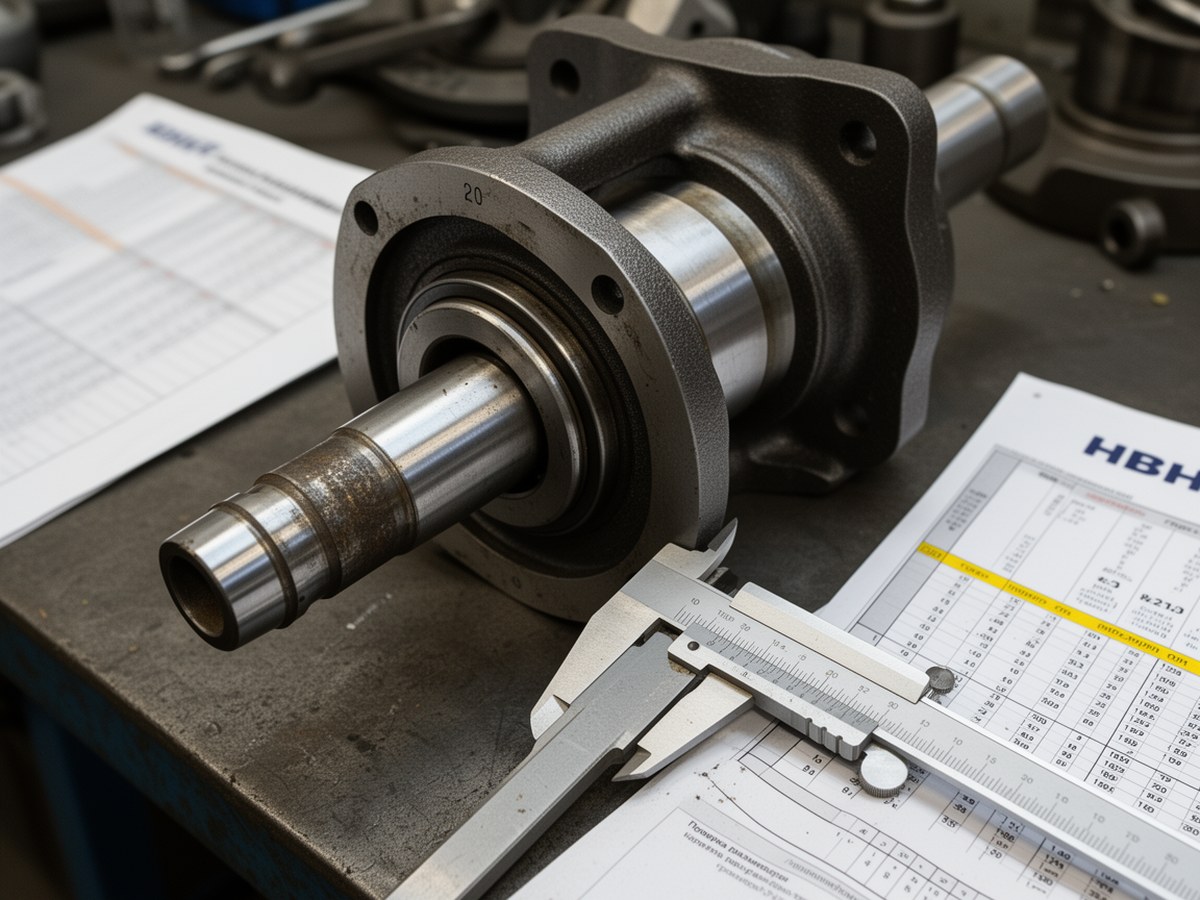

Изображение уместно рядом с разделом о связи типоразмера корпуса, подшипника и диаметра вала.
Выбор серии и исполнения корпуса
Серия корпуса задаёт общую геометрию, диапазон размеров, варианты уплотнений и допустимые режимы. Стандартные корпуса подходят для умеренных условий, усиленные используют при повышенных нагрузках и вибрации, крупногабаритные ставят на большие валы и тяжёлое оборудование. Отдельно проверяют материал корпуса, количество крепёжных отверстий, форму основания и наличие каналов для смазки.
| Тип исполнения | Типовой режим | Что проверить |
|---|---|---|
| Стандартное | Общепромышленные механизмы, умеренные нагрузки, регулярное обслуживание | Совместимость подшипника, высоту оси, базовое уплотнение |
| Усиленное | Удары, вибрация, тяжёлые барабаны, дробильное оборудование | Допустимую нагрузку корпуса, направление силы, крепёж и основание |
| Крупногабаритное | Большие диаметры валов, тяжёлые промышленные агрегаты | Монтажное пространство, массу узла, подъёмные операции, смазку |
| Специальное | Высокая температура, влажность, агрессивная или санитарная среда | Материал, покрытие, уплотнение, смазку и требования обслуживания |
Проверка нагрузок
Корпусной подшипниковый узел воспринимает радиальные, осевые и комбинированные нагрузки. Радиальная сила действует перпендикулярно оси вала, осевая сила действует вдоль оси. В реальном оборудовании к ним добавляются удары, пульсации, вибрация, перекосы и температурные деформации.
Проверка корпуса и проверка подшипника
Допустимая нагрузка подшипника и допустимая нагрузка корпуса не одно и то же. Подшипник проверяют по ресурсу, динамической и статической грузоподъёмности, внутреннему зазору и условиям смазки. Корпус проверяют по каталожным ограничениям: допустимым величинам и направлениям нагрузок, прочности крепления, материалу, основанию и исполнению крышки.
Формула ниже относится прежде всего к эквивалентной динамической нагрузке подшипника. Она полезна как часть общей проверки узла, но не является универсальной формулой прочности корпуса.
где P, эквивалентная динамическая нагрузка подшипника; Fr, радиальная нагрузка; Fa, осевая нагрузка; X и Y, коэффициенты для выбранного типа подшипника. Значения X и Y берут из каталога подшипника.
Если в узле есть удары или выраженная вибрация, нагрузку корректируют коэффициентом Ka:
Ka выбирают по характеру работы: ближе к 1 для плавного режима и выше для ударных нагрузок. Диапазоны коэффициентов должны быть согласованы с методикой расчёта предприятия или каталогом производителя.
Для корпуса отдельно проверяют условие:
Pдоп означает допустимую нагрузку на корпус в заданном направлении. Её нельзя назначать произвольно: значение берут из каталога корпуса с учётом крепления, материала, основания и направления действия силы.
Отдельно проверяют направление нагрузки относительно разъёма корпуса. Нагрузка, прижимающая корпус к основанию, и нагрузка, раскрывающая крышку или нагружающая болты разъёма, оцениваются по-разному. Для тяжёлых режимов нужна проверка по каталожным диаграммам или расчётной документации производителя.
Фиксирующая и плавающая опора
На одном валу обычно нельзя жёстко фиксировать обе опоры по оси. При нагреве вал удлиняется, и если осевому перемещению некуда уйти, в подшипниках появляются лишние усилия, перегрев и ускоренный износ. Поэтому в длинных валах одну опору делают фиксирующей, а вторую плавающей.
| Тип опоры | Назначение | Как реализуют |
|---|---|---|
| Фиксирующая опора | Удерживает вал в заданном осевом положении | Подшипник ограничивают упорными кольцами или конструктивными буртами согласно каталогу |
| Плавающая опора | Компенсирует тепловое удлинение и монтажные отклонения | Оставляют допустимое осевое перемещение наружного кольца или узла в пределах конструкции |
При подборе нужно проверить, допускает ли выбранный корпус нужное исполнение. Для одной и той же серии могут быть разные комплекты упорных колец, торцевых крышек и уплотнений. Ошибка в этом месте часто проявляется не сразу, а после выхода оборудования на рабочую температуру.
Условия эксплуатации и уплотнения
Уплотнение выбирают по среде, скорости и режиму обслуживания. Слишком слабая защита пропускает пыль и влагу, слишком тяжёлое контактное уплотнение может перегреваться на высокой скорости. Поэтому подбор корпуса всегда связан с выбором уплотнения, а не выполняется отдельно от него.
| Условия | Подходящее решение | Ограничение |
|---|---|---|
| Чистая сухая зона, средние скорости | Лабиринтные или простые контактные уплотнения | Нужна проверка защиты от мелкой пыли |
| Пыль и абразив | Таконитовые или усиленные многоступенчатые уплотнения | Выше трение и требования к обслуживанию |
| Влага и брызги | Контактные уплотнения, V-образные кольца, защитные крышки | Нужно учитывать скорость и температуру кромки |
| Открытый конец вала не используется | Торцевая крышка | Проверяют совместимость с корпусом и уплотнением |
| Высокая температура | Специальные уплотнения и смазка | Стандартные материалы могут терять ресурс |
Таконитовое уплотнение представляет собой усиленное многоступенчатое уплотнение для загрязнённых сред, часто с дополнительной смазкой в зоне защиты. Его рассматривают для пыльных и абразивных условий, но обязательно проверяют ограничения по скорости, трению и обслуживанию.
Смазка и обслуживание
Разъёмные корпуса обычно работают с консистентной смазкой, но в отдельных режимах применяют масляную смазку или централизованную подачу. Выбор зависит от оборотов, температуры, загрязнений и доступности обслуживания. Нужно не только выбрать смазку, но и определить объём первичной закладки, периодичность пополнения и путь выхода избытка.
Недостаток смазки вызывает рост температуры и износ дорожек качения. Избыток смазки тоже опасен: он увеличивает перемешивание, сопротивление вращению и нагрев, особенно на высоких скоростях. Нормы закладки и интервалы смазывания берут из инструкции к корпусу и подшипнику, а затем уточняют по фактической температуре и состоянию смазки при обслуживании.
Монтажные проверки
Даже правильно выбранный корпус подшипника может работать плохо, если основание слабое или посадочные поверхности загрязнены. Основание должно быть жёстким, плоским и достаточно массивным, чтобы нагрузка передавалась без перекоса. Перед установкой проверяют плоскостность, чистоту, отсутствие заусенцев, совпадение крепёжных отверстий и возможность равномерной затяжки.
Посадки, зазоры и втулки
Отдельно проверяют посадку вала, посадку подшипника на закрепительной втулке и радиальный внутренний зазор после монтажа. При чрезмерной затяжке втулки зазор уменьшается, подшипник перегревается и теряет ресурс. При слабой посадке возможны проворачивание, вибрация и износ посадочных поверхностей. Крышка корпуса должна садиться без перекоса и не создавать дополнительного зажатия наружного кольца.
Крышку и основание разъёмного корпуса часто обрабатывают совместно. Поэтому крышки от разных корпусов нельзя переставлять местами, если производитель не допускает такую замену. Это монтажное ограничение критично для соосности посадочного места и равномерного зажатия подшипника.
- Проверить высоту оси корпуса и соосность с соседней опорой.
- Очистить посадочные поверхности корпуса, основания, втулки и вала.
- Затягивать крепёж в последовательности и с моментом, указанным в документации.
- Проверить радиальный зазор подшипника после монтажа на втулке.
- После первых часов работы проконтролировать температуру, вибрацию, шум, подтяжку крепежа, утечки смазки и состояние уплотнений.
Примеры выбора по условиям эксплуатации
| Ситуация | На что обратить внимание |
|---|---|
| Конвейер в пыльной зоне | Усиленное уплотнение, регулярное пополнение смазки, защита от абразива, контроль перегрева |
| Вентилятор в чистой зоне | Скорость вращения, балансировка, лабиринтное или малотрениевое уплотнение, вибрация |
| Барабан с длинным валом | Фиксирующая и плавающая опора, тепловое удлинение, жёсткость основания, направление нагрузки |
Типичные ошибки при подборе
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Выбор только по маркировке или диаметру вала | Несовместимость с подшипником, втулкой или уплотнениями | Проверять полный комплект по каталогу |
| Игнорирование осевой нагрузки | Смещение вала, перегрев, разрушение упорных элементов | Разделять фиксирующую и плавающую опору |
| Неверное уплотнение | Попадание пыли, воды или перегрев из-за трения | Подбирать уплотнение по среде и скорости |
| Слабое или неплоское основание | Перекос корпуса, вибрация, неравномерная нагрузка | Проверять жёсткость, плоскостность и затяжку крепежа |
| Неправильный объём смазки | Перегрев, утечки, ускоренное старение смазки | Использовать нормы производителя и контроль после запуска |
Итоговый алгоритм выбора
- Собрать исходные данные: вал, подшипник, нагрузки, обороты, температуру, среду и монтажные ограничения.
- Определить тип подшипника и проверить его расчёт отдельно от корпуса.
- По каталогу найти серию и типоразмер разъёмного корпуса, совместимые с подшипником и валом.
- Проверить комплектующие: втулку, упорные кольца, уплотнения, торцевые крышки, крепёж и смазочные элементы.
- Определить фиксирующую и плавающую опору, если вал имеет температурное удлинение или две опоры на расстоянии.
- Рассчитать ориентировочную эквивалентную нагрузку подшипника и отдельно сверить допустимую нагрузку корпуса по каталогу.
- Выбрать уплотнение и режим смазки по загрязнённости, влажности, скорости и обслуживанию.
- Проверить основание, соосность, плоскостность, посадки, зазоры, доступ к крепежу и возможность обслуживания.
Подбор корпуса по подшипнику представляет собой последовательную инженерную проверку, а не выбор по одной строке маркировки. Если режим тяжёлый, есть сильные удары, высокая температура, агрессивная среда или нестандартная монтажная база, окончательное решение лучше подтверждать расчётом и каталогом конкретного производителя.
