Смазку подшипников качения подбирают по режиму работы узла, а не по одному параметру. Базовые переменные: температура, скорость, нагрузка и среда. Все расчетные ориентиры ниже проверяют по паспорту подшипника, паспорту смазки и OEM-рекомендациям.
Коротко главное
- Сначала подбирают вязкость базового масла по температуре и скорости, после этого выбирают класс NLGI по подаваемости и удержанию смазки в узле.
- NLGI показывает консистенцию, а не вязкость, поэтому эти параметры выбирают отдельно.
- Интервал досмазывания задают от базового t0 и корректируют с учетом температуры, нагрузки, воды, пыли и вибрации.
Чек-лист входных данных
- Рабочая температура узла и температура окружающей среды, °C.
- Скорость вращения n, об/мин; размеры d и D, мм.
- Характер нагрузки: постоянная, переменная, ударная.
- Наличие воды, пыли, вибрации, требования к герметичности.
- Доступ к точкам смазки и допустимые окна обслуживания.
Скоростной фактор: n·dm = n × (d + D)/2, где dm в мм.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
| n·dm, об/мин·мм | Режим | Практический вывод |
|---|---|---|
| < 150 000 | Низкая скорость | Обычно допустима более вязкая база, чаще применяют пластичную смазку |
| 150 000–400 000 | Средняя скорость | Универсальный диапазон решений по ISO VG и NLGI |
| 400 000–700 000 | Высокая скорость | Снижают вязкость, ограничивают объем закладки, внимательно контролируют нагрев |
| > 700 000 | Очень высокая скорость | Часто переходят на масло или циркуляционную подачу |
Алгоритм выбора смазки
- Соберите входные данные и рассчитайте n·dm.
- Выберите класс материала: пластичная смазка, масло или твердая смазка.
- Подберите вязкость базового масла при рабочей температуре и выберите класс ISO VG.
- Назначьте класс NLGI по условиям подачи и удержания смазки в узле.
- Уточните пакет присадок (EP/AW, антикоррозионные, антиокислительные).
- Проверьте совместимость при переходе на другой продукт.
- Назначьте интервал досмазывания и пороги внеочередного ТО.
Тип смазочного материала
| Тип | Когда применять | Ограничение |
|---|---|---|
| Пластичная смазка | Большинство стандартных узлов, периодическое обслуживание | При высоких оборотах есть риск пересмазки и перегрева |
| Масло | Высокие скорости, выраженный тепловой поток, циркуляция | Нужны герметичность, насосная и фильтрационная часть |
| Твердая смазка | Экстремальная температура, вакуум, спецсреды | Ограниченная универсальность, строгая проверка пары трения |

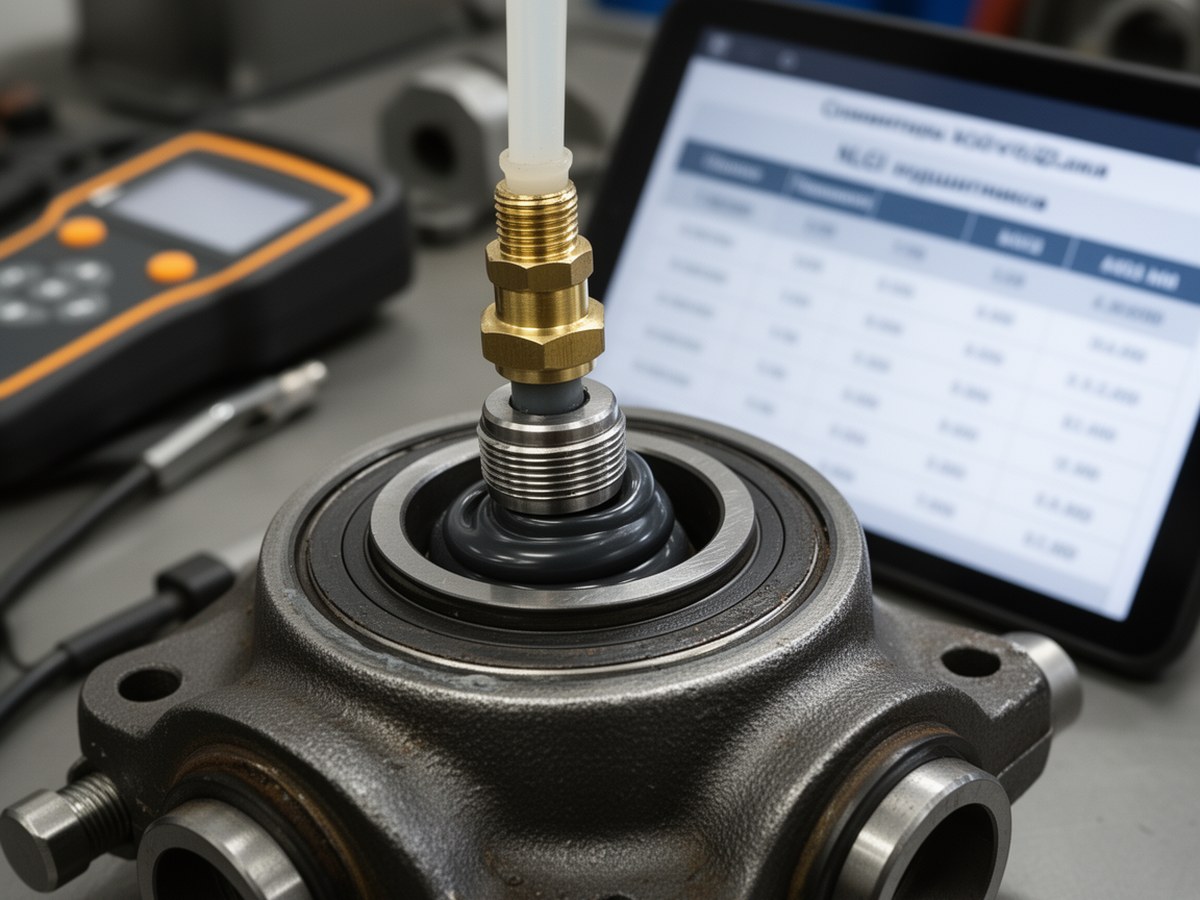

ISO VG, NLGI и объем заполнения
Важно: NLGI не равен вязкости. Вязкость определяет масляную пленку, NLGI определяет консистенцию и подаваемость.
| Режим узла | Ориентир ISO VG | Ориентир NLGI |
|---|---|---|
| Смазка подшипников при высоких оборотах, умеренная нагрузка | 32–68 | 1–2 |
| Средняя скорость, общий промышленный режим | 68–150 | 2 |
| Низкая скорость, высокая или ударная нагрузка | 150–320 | 2–3 |
Мини-пример подбора вязкости: при рабочей температуре 80 °C целевая вязкость в зоне контакта νT = 20 мм²/с. По графику вязкость–температура выбранного масла отношение ν40/ν80 ≈ 4. Тогда требуемая ν40 ≈ 20 × 4 = 80 мм²/с, что обычно попадает в ISO VG 68–100. Дальше выбор проверяют по фактической температуре после пуска.
| Режим | Объем заполнения подшипника смазкой | Комментарий |
|---|---|---|
| Низкая и средняя скорость | 30–50% свободного объема | Ниже диапазона растет риск недосмазки |
| Высокая скорость | 20–35% | Превышение часто ведет к перегреву |
| Очень высокая скорость | 15–25% | Снижают потери на перемешивание |
Матрица выбора по температуре и скорости
Используется как быстрый ориентир перед проверкой по паспортным данным.
Совместимость и переход на другую смазку
Совместимость загустителей смазок: таблица ниже используется как предварительный фильтр. Окончательное решение принимают только по паспортам двух продуктов.
| Загуститель × загуститель | Li | Li-комплекс | Ca | Ca-сульфонат комплекс | Polyurea |
|---|---|---|---|---|---|
| Li | Совместимо | Условно | Условно | Условно | Обычно несовместимо |
| Li-комплекс | Условно | Совместимо | Условно | Условно | Обычно несовместимо |
| Ca | Условно | Условно | Совместимо | Условно | Несовместимо |
| Ca-сульфонат комплекс | Условно | Условно | Условно | Совместимо | Несовместимо |
| Polyurea | Обычно несовместимо | Обычно несовместимо | Несовместимо | Несовместимо | Совместимо |
- Остановите узел и удалите старую смазку.
- Очистите полости и каналы, продуйте линии подачи.
- Заполните новой смазкой в расчетном объеме.
- Назначьте контрольный интервал 0,25–0,5 от штатного.
- Проверьте температуру, вибрацию и состояние смазки; при отклонениях повторите очистку и пересмотрите выбор.
Интервал досмазывания подшипников
Базовая формула: t = t0 × KT × KL × KW × KD × KV
| Коэффициент | Смысл | Типичный диапазон | Когда снижать |
|---|---|---|---|
| KT | Температура | 0,4–1,2 | Работа выше расчетной температуры |
| KL | Нагрузка | 0,6–1,1 | Высокая или ударная нагрузка |
| KW | Вода | 0,5–1,0 | Вымывание, конденсат, мойка |
| KD | Пыль | 0,5–1,0 | Запыленная среда, абразив |
| KV | Вибрация | 0,6–1,0 | Выраженные вибрационные нагрузки |
Пример: t0 = 2000 ч; KT = 0,7; KL = 0,8; KW = 0,9; KD = 0,7; KV = 0,9. Тогда t ≈ 635 ч. Это начальная оценка, затем интервал уточняют по трендам температуры и вибрации.
| Метод подачи | Когда оправдан |
|---|---|
| Периодическое досмазывание | Узлов немного и точки смазки доступны |
| Централизованная подача | Много точек, сложный доступ, нужна равномерная дозировка |
| Циркуляционное масло | Высокая скорость и необходимость теплоотвода |
Признаки деградации смазки подшипника
| Симптом | Пороговый триггер | Действие ТО |
|---|---|---|
| Температура | Устойчиво +15…20 °C к базовой линии | Проверка объема, внеочередное досмазывание или замена, повторный контроль 24–72 ч |
| Вибрация | RMS +25% и более к базовой | Проверка смазки, посадок, загрязнения и износа |
| Вода | Эмульсия или видимые капли | Замена смазки, устранение источника влаги, контроль уплотнений |
| Окисление | Потемнение и стойкий запах | Сокращение интервала, проверка перегрева |
| Твердые частицы | Повторяемое наличие в пробе | Очистка узла, усиление фильтрации и герметизации |
Короткие сценарии применения
- Электродвигатель: высокий n·dm, умеренная нагрузка; критично не превышать объем закладки.
- Промышленный вентилятор: средний n·dm, чувствительность к вибрации; интервал корректируют по вибродиагностике.
- Конвейерный ролик: низкий n·dm, пыль и влага; приоритет водостойкости и более частого контроля.
Нормативные ориентиры
- ISO 3448: выбор класса вязкости ISO VG.
- ASTM D217: пенетрация, по которой определяют класс NLGI.
- ISO 6743-9: код и классификация смазочных материалов.
- DIN 51502: обозначения и кодировка пластичных смазок.
