Рабочий алгоритм простой: определить Fr/Fa и режим, выбрать тип подшипника, оценить ресурс в часах, затем подтвердить совместимость и выполнить замену с контролем после пуска.
- Подбор подшипника по нагрузке начинают с силовой схемы и оборотов, а не с одной маркировки.
- Эквивалентную динамическую нагрузку рассчитывают по каталожной модели для конкретной серии.
- До заказа проверяют посадки подшипников в валу и корпусе, внутренний зазор C3/C4 и класс точности P0/P6/P5.
Область применения и исходные данные по узлу
Соберите исходные данные: схема опор, радиальная и осевая нагрузки (Fr/Fa), обороты n, температура, загрязнение, способ смазки, требуемый ресурс и ограничения по посадкам. Если уже есть признаки износа подшипника, сначала подтвердите причину отказа, иначе новая деталь повторит тот же сценарий.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Мини-дерево выбора типа
1. Если доминирует Fr, обычно выбирают радиальный шариковый или роликовый тип.
2. При существенной Fa и требовании к жесткости рассматривают радиально-упорные или конические исполнения (часто парой).
3. Если нагрузка в основном осевая, применяют упорные подшипники.
4. При перекосе или деформации опор применяют сферические роликовые.
5. Для высоких оборотов отдельно проверяют предельную скорость, сепаратор, уплотнения и смазку.
Базовая классификация подшипников
| Тип | Нагрузка | Скорость | Ограничения |
|---|---|---|---|
| Радиальный шариковый | Fr + умеренная Fa | Высокая | Осевая способность ограничена |
| Радиально-упорный шариковый | Комбинированная | Высокая | Требует ориентации и часто парной схемы |
| Цилиндрический роликовый | Высокая Fr | Средняя/высокая | Чувствителен к перекосу |
| Конический роликовый | Fr + значимая Fa | Средняя | Нужна настройка зазора/преднатяга |
| Сферический роликовый | Высокая Fr + Fa | Средняя | Выше трение и требования к смазке |
| Упорный | Преимущественно Fa | Низкая/средняя | Непригоден для значимой Fr |
После выбора типа переходят к расчету ресурса, чтобы проверить, что решение подходит не только геометрически, но и по долговечности.
Расчет ресурса: L10 и L10h
Обозначения: C, динамическая грузоподъемность; C0, статическая; P, эквивалентная динамическая нагрузка; n, об/мин; p, показатель степени.
Базовая долговечность в оборотах.
Базовая долговечность в часах.
Для шариковых подшипников принимают p=3, для роликовых p=10/3.
L10/L10h это базовая оценка при стандартной надежности и нормальных условиях. При загрязнении, сложном режиме смазки или повышенных требованиях по надежности применяют корректирующие коэффициенты по ISO-подходу (например a1 и aISO).
Для радиальных и радиально-упорных схем коэффициенты X, Y и предел e берут из каталога выбранной серии.
Для упорных подшипников нельзя автоматически сводить расчет к одной осевой составляющей, используйте формулу и ограничения именно для выбранного исполнения.
Короткий пример расчета L10h
Исходные данные: Fr=4 кН, Fa=2 кН, n=1500 об/мин. Выбран радиально-упорный подшипник с C=35 кН. По каталогу для режима принимаем X=0,56 и Y=1,6.
P=0,56×4+1,6×2=5,44 кН.
Для шарикового подшипника p=3: L10=(35/5,44)^3×10^6≈266×10^6 об.
L10h=266×10^6/(60×1500)≈2956 ч.
Границы применимости расчетов
Базового L10 обычно достаточно для предварительного подбора. Углубленный расчет нужен при ударных нагрузках, частых пусках и остановах, высокой загрязненности, температурных циклах, преднатяге, работе на предельной скорости или повышенных требованиях по надежности и доступности оборудования.
Совместимость и взаимозаменяемость
Замена только по одинаковым d/D/B недопустима. Проверяйте внутреннюю геометрию (угол контакта, число рядов, фаски/радиусы), рейтинги C/C0 и предельную скорость.
| Параметр | Что проверить | Риск |
|---|---|---|
| Габариты и геометрия | d, D, B/T + внутренняя схема | Перекос, перегруз, ранний отказ |
| Грузоподъемность | C и C0 относительно режима | Вмятины, недостаточный ресурс |
| Посадки и допуски | Посадки подшипников вал-корпус | Ползучесть колец, нагрев |
| Внутренний зазор | Нормальный/C3/C4 после монтажа | Шум, вибрация, заедание |
| Класс точности | P0/P6/P5 | Потеря точности, рост вибрации |
| Смазка и уплотнения | База масла, вязкость, тип уплотнений | Голодание, загрязнение, износ |
Когда ресурс и совместимость подтверждены, можно переходить к решению о замене и к монтажу.
Как выбрать посадку вала и корпуса
Правило выбора посадки: кольцо, относительно которого нагрузка вращается, обычно ставят с натягом. В типовой схеме с вращающимся валом натяг чаще нужен на внутреннем кольце, а наружное в корпусе оставляют с переходной или зазорной посадкой. Если нагрузка вращается относительно наружного кольца, натяг переносят в корпус.
При ударах, вибрации, переменной нагрузке и риске ползучести переходят к более жесткой посадке. Учитывайте температурный градиент: рост натяга уменьшает рабочий зазор, поэтому решение по посадке и выбору C3/C4 принимают вместе, затем проверяют фактический зазор после монтажа.
Посадки и зазоры без риска ползучести

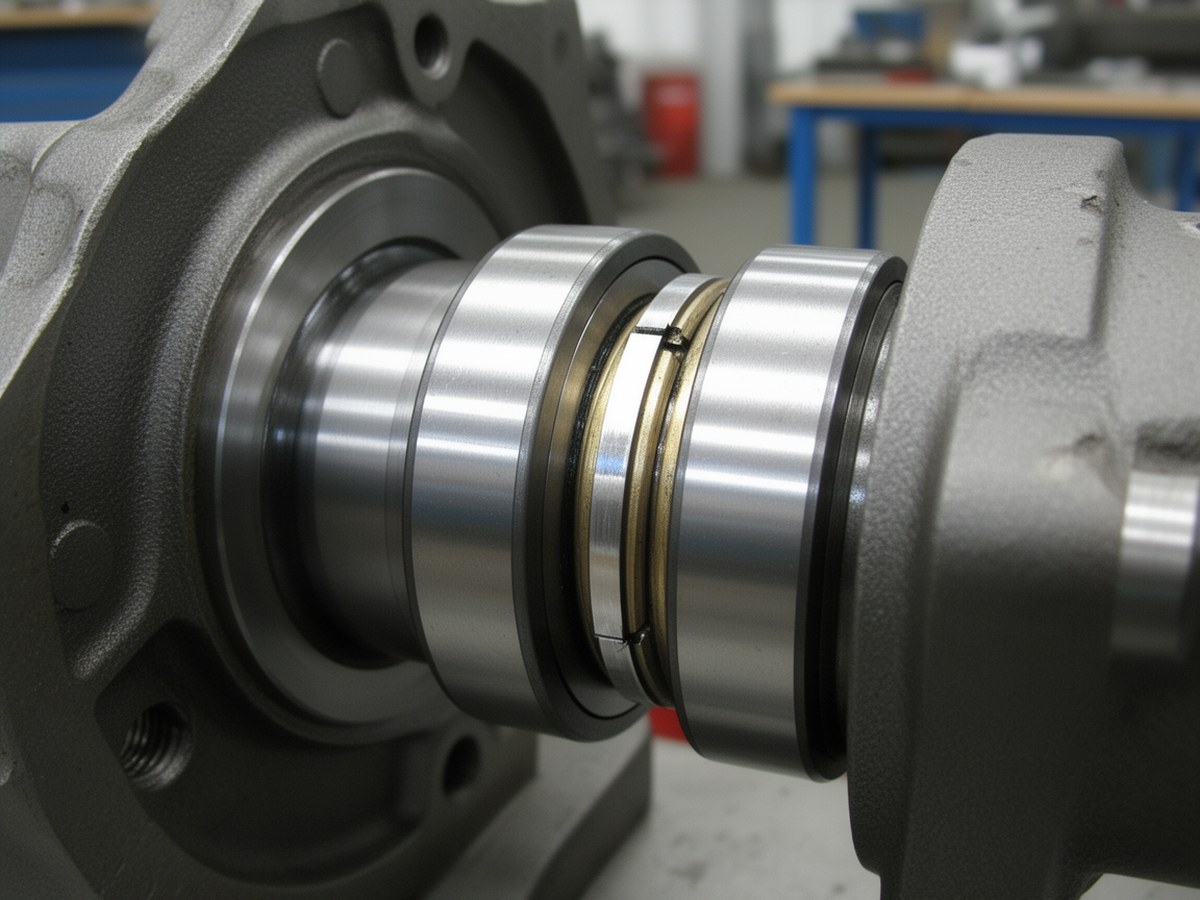

Покажите правило: кольцо с вращающейся нагрузкой обычно требует натяга, а натяг уменьшает рабочий зазор.
Недопустимые замены
| Исходный тип | Замена | Статус | Основной риск |
|---|---|---|---|
| Упорный | Радиальный | Обычно недопустимо | Потеря осевой несущей способности |
| Радиальный | Упорный | Недопустимо | Потеря радиальной несущей способности |
| Высокотемпературный | Стандартный | Недопустимо без перерасчета | Деградация смазки и изменение зазора |
| Игольчатый | Альтернативный тип | Только по расчету узла | Потеря жесткости или ресурса |
Диагностика перед заменой
Минимальный протокол включает контроль шума (гул, стук, скрежет), вибрации (общий уровень и характерные частоты), температуры после прогрева, радиального и осевого люфта, состояния смазки (потемнение, эмульсия, частицы) и осмотр дорожек на питтинг, коррозию и задиры. Этого набора обычно достаточно, чтобы отделить износ подшипника от проблем центровки, смазки или посадки.
Корректный монтаж и минимальный протокол приемки
Монтаж: чистая зона, подходящая оправка/съемник, усилие прикладывают только к монтируемому кольцу. Удары через тела качения исключают. Для посадки на вал обычно применяют индукционный нагрев 80–110°C, если производитель не задает иной режим, важны равномерный прогрев и контроль температуры, локальный перегрев не допускается.
Приемка после пуска: в первые 30–60 минут фиксируют шум, вибрацию и температуру по тренду, а не по одной точке. Температура должна выходить на стабильный уровень без резкого роста, вращение без заеданий, утечки и подсос через уплотнения отсутствуют. После первичного цикла выполняют повторный осмотр смазки.
Чек-лист перед заказом и перед монтажом
- Подтверждены Fr/Fa, n, температура и среда работы.
- Выбран тип подшипника и проверены ограничения по скорости и жесткости.
- Рассчитаны P и L10/L10h, сверены C/C0.
- Назначены посадки вала и корпуса, выбран рабочий зазор (включая C3/C4 при необходимости).
- Подтверждены точность P0/P6/P5, смазка, уплотнения, инструмент монтажа и критерии приемки.
- Проведен входной контроль: маркировка, геометрия, документация и трассируемость партии.
Нормативные ориентиры
Для проверки расчетов и обозначений используют ISO 281, ISO 76, ISO 492, ISO 5753-1, ISO 15 и соответствующие редакции ГОСТ.
