Ниже приведен практический workflow: от стартовой оценки преднатяга до приемки на узле.
Коротко главное
- Преднатяг убирает люфт на реверсе и повышает жесткость, если не выходить в избыточное трение.
- Базовые оценки: Fp = Cэкв·δ и Fp = K·Tmax/r, после чего результат проверяют измерениями на узле.
- Диапазоны 0,08–0,25 Ft и K = 0,10–0,20 используют как стартовые ориентиры, а не как норматив.
- Расчеты ведут в согласованных единицах SI: Н, Н·м, м, Па (или МПа после пересчета).
- В приемку входят люфт, момент холостого хода, рост температуры и повторяемость позиционирования при реверсе.
Быстрый алгоритм (9 шагов)
- Соберите исходные данные: геометрия зацепления, Tmax, r, класс точности, режим реверсов, температура, смазка.
- Выберите класс применения: общепромышленный, ЧПУ/прецизионный, высокоскоростной.
- Задайте стартовый диапазон преднатяга по доле окружной силы Ft (эвристика).
- Рассчитайте Fp аналитически: Fp = Cэкв·δ.
- Сделайте независимую оценку: Fp = K·Tmax/r.
- Возьмите старт настройки из пересечения двух оценок.
- Проверьте ограничения: контактные напряжения, трение, нагрев.
- Отрегулируйте выбранную схему преднатяга (эксцентрик, пружина, двойная шестерня, прокладки).
- Подтвердите результат измерениями на холодном и прогретом узле.
Термины и обозначения
- Fp — сила преднатяга, Н.
- Cэкв — эквивалентная жесткость системы, Н/м.
- δ — упругая деформация для выбора люфта, м.
- Tmax — максимальный крутящий момент, Н·м.
- r — делительный радиус шестерни, м.
- Ft — окружная сила на делительной окружности, Н.
- σH — контактное напряжение, Па (или МПа).
Мертвый ход — кинематическое проявление люфта при реверсе: привод сменил направление, а выходное перемещение еще не началось.
Пересчет единиц: 1 Н/мм = 1000 Н/м, 1 мм = 0,001 м, 1 МПа = 106 Па.
Выбор целевого диапазона преднатяга
Значения в таблице — стартовые отраслевые эвристики для первичной наладки. Окончательное значение принимают только после измерительной проверки.
| Класс применения | Стартовый диапазон | Приоритет |
|---|---|---|
| Общепромышленный | 0,08–0,15 Ft | Ресурс и умеренные потери |
| ЧПУ/прецизионный | 0,15–0,25 Ft | Минимальный люфт и высокая жесткость |
| Высокоскоростной | 0,08–0,12 Ft | Ограничение трения и нагрева |
Методы расчета и границы применимости
Аналитический
Fp = Cэкв·δ, где 1/Cэкв = 1/Cш + 1/Cр + 1/Cоп.
Подходит, когда известны жесткости зубьев и опор. Не применяют как единственный метод при выраженной нелинейности контакта или неопределенной податливости крепления.
Эмпирический
Fp = K·Tmax/r, где K = 0,10–0,20 — стартовая наладочная эвристика.
Подходит для быстрого старта и сравнения с аналитикой. Не заменяет приемочные измерения.
МКЭ
Применяют для высоконагруженных и прецизионных узлов, где критичны локальные напряжения, перекосы и тепловые деформации.
Проверка по ограничениям (контакт, трение, нагрев)
Оценка по Герцу используется как приближенная проверка для линейно-упругого контакта:
- E′ — приведенный модуль упругости, Па.
- b — рабочая ширина контакта, м.
- ρ — приведенный радиус кривизны, м.
Критерий: nH = [σH]/σH. Практически принимают nH ≥ 1,2 (общепром) и nH ≥ 1,4 (прецизионные узлы).
После контактной проверки переходят к настройке и тепловой верификации.
Матрица выбора схемы преднатяга
| Схема | Стоимость | Стабильность к температуре | Сервисопригодность | Чувствительность к износу |
|---|---|---|---|---|
| Эксцентрик | Низкая/средняя | Средняя | Высокая | Средняя |
| Подпружиненная шестерня | Средняя | Высокая | Высокая | Низкая/средняя |
| Двойная шестерня | Высокая | Высокая | Средняя | Низкая |
| Прокладки | Низкая | Низкая/средняя | Низкая | Высокая |
Мини-пример расчета (SI)
Дано: Tmax = 30 Н·м, r = 0,024 м, Cэкв = 6,7×106 Н/м, δ = 3,0×10-5 м.
- Аналитически: Fp = Cэкв·δ = 6,7×106 × 3,0×10-5 = 201 Н.
- Эмпирически (K = 0,15): Fp = 0,15×30/0,024 = 188 Н.
- Старт настройки: 190–200 Н.
- Дальше корректируйте Fp шагом 5–10% по результатам приемочных измерений.
Верификация на узле (критерии приемки)
Одна процедура термопроверки: холодный пуск → 15–30 минут работы → номинальный режим.
| Класс | Люфт на реверсе | Прирост момента холостого хода | Рост температуры узла | Повторяемость на реверсе |
|---|---|---|---|---|
| Общепромышленный | ≤ 0,03 мм | ≤ +25% к базовому | ≤ +20 °C к окружающей | ≤ ±0,03 мм |
| ЧПУ/прецизионный | ≤ 0,01 мм | ≤ +15% | ≤ +15 °C | ≤ ±0,01 мм |
| Высокоскоростной | ≤ 0,02 мм | ≤ +10% | ≤ +10 °C | ≤ ±0,02 мм |
Интерпретация: если люфт в допуске, но момент и температура выше порога, преднатяг избыточен. Если момент в норме, а люфт выше порога, преднатяг недостаточен или не хватает жесткости опор.

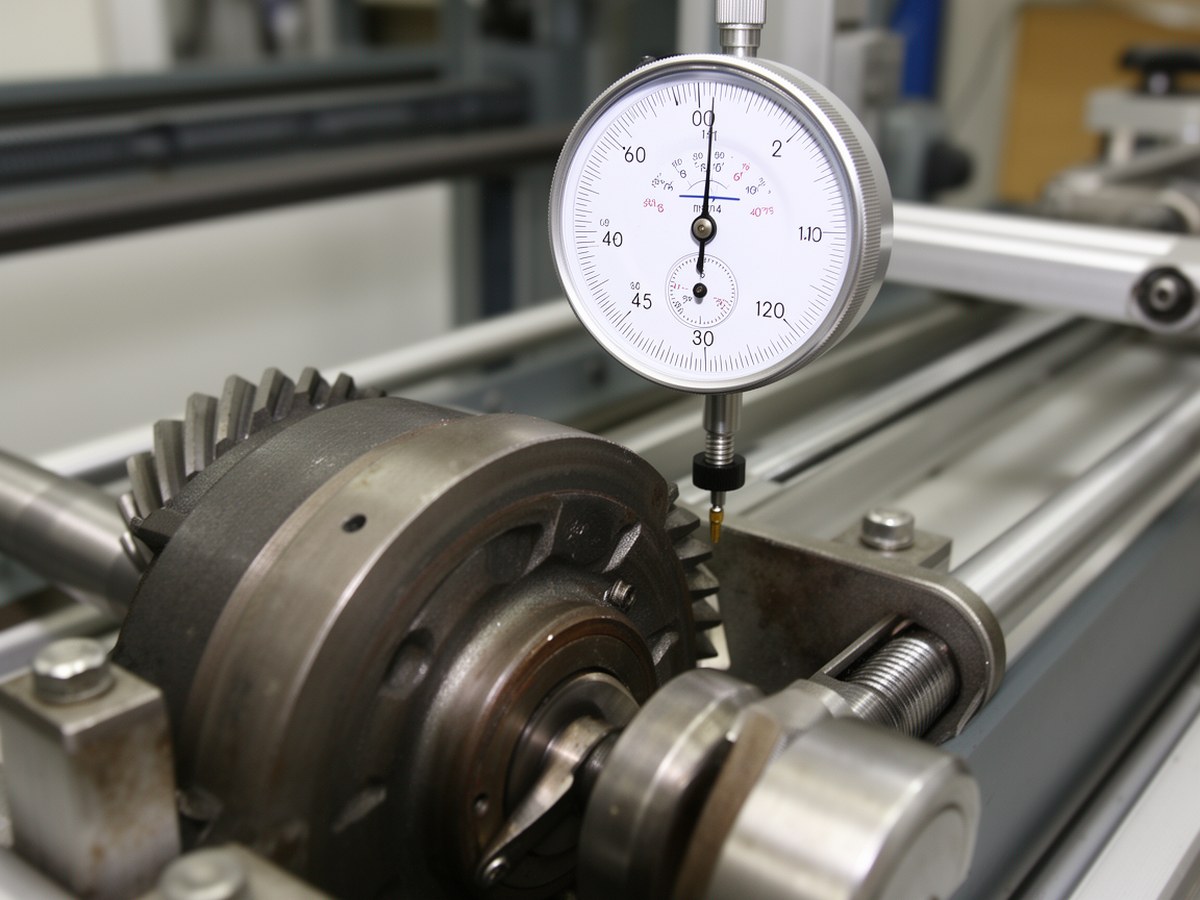

Как измерять люфт и повторяемость
Поставьте иллюстрацию перед таблицей критериев приемки.
Диагностика и корректировка
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Сохраняется мертвый ход при реверсе | Недостаточный Fp, податливые опоры | Повысить Fp на 5–10%, проверить крепеж и опоры |
| Резко растет момент холостого хода | Избыточный преднатяг | Снизить Fp на 5–10%, повторить цикл проверки |
| Перегрев после выхода в режим | Перетяг, неподходящая смазка | Снизить Fp, проверить смазку и пятно контакта |
| Локальные подклинивания | Монтажный перекос, погрешность геометрии | Перебазировать узел и настраивать по худшему участку |
Короткий чек-лист внедрения
- Единицы в формулах согласованы в SI.
- Fp оценен минимум двумя методами.
- Контактная проверка выполнена, коэффициент запаса nH в целевом диапазоне.
- Настройка выполнена выбранной схемой преднатяга.
- Люфт и повторяемость на реверсе соответствуют классу применения.
- Момент холостого хода и температура находятся в допуске.
- Результаты измерений зафиксированы в протоколе наладки.
