Торсионная муфта в сервосистеме передаёт момент и влияет на ошибку и динамику оси. Неправильный выбор или монтаж ухудшают точность позиционирования, повторяемость и ресурс опор.
Коротко главное
- Выбор начинайте с профиля оси: момент, скорость, инерция, реверсы, требуемая точность позиционирования и повторяемость.
- Люфт и упругая деформация анализируются отдельно, потому что это разные источники ошибки.
- Крутильную жёсткость (k_t), гистерезис, инерцию и демпфирование проверяйте в связке с настройкой контура.
- Ориентиры по биению и несоосности не универсальны, поэтому их нужно сверять с паспортом муфты, классом оси и внутренними стандартами.
- После сборки применяйте формальный блок «годен/не годен»: порог, метод проверки и корректирующее действие.
Что решает торсионная муфта в точной оси
- Торсионная муфта (упругая муфта в контексте кручения) передаёт момент и задаёт крутильную податливость.
- Безлюфтовая муфта обеспечивает соединение без мёртвого хода при смене направления.
- Торсионная (крутильная) жесткость k_t, Н·м/рад.
- Гистерезис, расхождение «нагрузка/разгрузка».
- Биение, радиальное/осевое отклонение при вращении.
- Дисбаланс, смещение центра масс, создающее центробежную силу.
Исходные требования к узлу вал-муфта-нагрузка
Минимальный набор для выбора: номинальный и пиковый момент (Н·м), max скорость (об/мин), приведённая инерция, режим реверса, требуемые точность позиционирования и повторяемость, ресурс, температура и вибрации среды.
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex NBU 15, 1 кг12 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг17 950 ₽ Без НДС
Что смотреть в паспорте муфты
- k_t (Н·м/рад) и/или эквивалент в Н·м/°.
- Люфт (обычно в угл. мин или °) и гистерезис.
- Момент инерции J (кг·м²).
- Допустимая несоосность валов: угловая (°), радиальная (мм), осевая (мм).
- max rpm и требования к балансировке.
- Температурный диапазон (°C), ограничения по циклам и ударным нагрузкам.
Статические и динамические параметры
| Группа | Параметр | Что даёт в оси |
|---|---|---|
| Статические | Люфт, гистерезис, k_t | Точность, повторяемость, ошибка на реверсе |
| Динамические | J, демпфирование, биение, дисбаланс | Перерегулирование, время установления, вибрация, нагрев |
Демпфирование удобно оценивать качественно: низкое (металлические безлюфтовые), среднее или высокое (эластомерные). Для настройки контура это влияет на склонность к резонансам.
Типы муфт и границы применимости
| Тип | Когда подходит | Когда нежелателен |
|---|---|---|
| Сильфонная, дисковая | Сервопривод, высокая точность, быстрый реверс | Сильные удары/высокая вибронагруженность без демпфирования |
| Спиральная | Лёгкие оси, компактные узлы | Высокий пик момента и тяжёлая инерционная нагрузка |
| Эластомерная | Нужно гашение вибраций | Жёсткие требования к микронной точности и минимальному гистерезису |
| Жёсткая | Почти идеальная соосность | Есть рабочая несоосность или тепловые смещения |
Выбор типа сверяйте с матрицей применений в конце статьи.
Оценочные формулы и единицы
Используйте единый формат: формулы в радианах. Если угол задан в градусах, переводите: φ(рад)=φ(°)·π/180.
- k_t = T/φ
- φ = T/k_t
- δ = r·φ (φ в рад)
- f_n ≈ (1/2π)·√(k_t/J_eq)
- F = m·e·ω²
Мини-пример: T=6 Н·м, k_t=3000 Н·м/рад. Тогда φ=6/3000=0,002 рад ≈ 0,115°. При r=50 мм: δ=0,05·0,002=0,0001 м=0,10 мм (100 мкм). Если допуск оси 20 мкм, такой вариант по жесткости не проходит.
Несоосность, биение и дисбаланс: оговорки по ориентирам
Ориентиры вида 0,01–0,03 мм применимы только как стартовая инженерная оценка для точных осей малого и среднего размера. Это не универсальная норма. Итоговые пороги задаются паспортом муфты, классом точности узла, max rpm и внутренним стандартом предприятия.
Для формализации обычно опираются на принятые в организации нормы геометрии и вибрации (например, ISO 1101 для геометрических отклонений и ISO 21940 для балансировки роторов), а также на требования производителя узла.
Приёмка после монтажа: формальный блок «годен/не годен»
| Проверка | Метод | Порог годности | Если не годен |
|---|---|---|---|
| Радиальное/осевое биение | Индикатор, прокрутка на малой скорости | Не выше лимита из паспорта/карты оси | Перецентровка, проверка посадок, повторный замер |
| Несоосность валов | Лазерная или индикаторная центровка | В пределах допуска муфты с запасом | Коррекция положения агрегатов, повторная затяжка |
| Вибрация | Измерение на рабочих rpm | Без резкого пика в рабочем диапазоне | Проверка дисбаланса, крепежа, резонансных зон |
| Нагрев узла | Термоконтроль после выхода на режим | Стабилизация без локального перегрева | Проверка трения, перекоса, перегрузки |
| Качество позиционирования | Тест реверса и серии подходов в точку | В допуске по точности и повторяемости | Уточнение механики, затем перенастройка сервоконтуров |

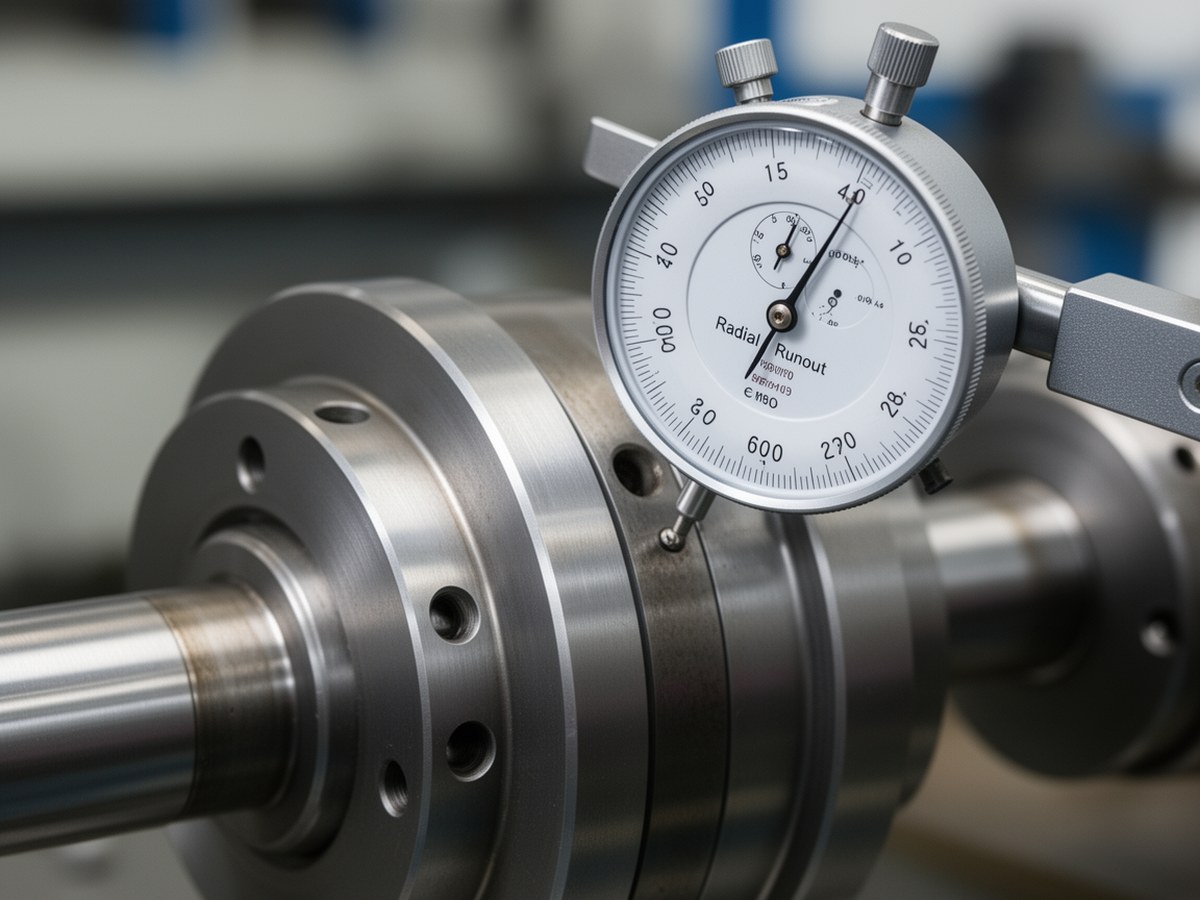

Измерение биения перед финальным допуском
Поставить перед таблицей критериев приёмки.
Матрица выбора по применению
| Применение | Приоритет | Чаще выбирают |
|---|---|---|
| ЧПУ | Жесткость, безлюфтовость, реверс | Сильфонная или дисковая |
| Робототехника | Динамика, ресурс на циклах | Дисковая/сильфонная по инерции и моменту |
| Оптические оси | Малый гистерезис, стабильность | Сильфонная или лёгкая спиральная |
| Медтехника | Повторяемость, плавность, шум | Безлюфтовая металлическая или демпфирующая по задаче |
