Прямозубые зубчатые рейки применяют в приводах, где нужно преобразовать вращение шестерни в поступательное движение. На итоговую точность влияют не только обработка зуба, но и термообработка, контроль геометрии и качество монтажа.
- В ТЗ фиксируют модуль m, линейный шаг p, профиль зуба, класс точности, твердость, шероховатость и прямолинейность.
- Базовый маршрут: заготовка, базирование, зубофрезерование, термообработка, финишная обработка, приемка.
- Для длинных осей качество стыковки секций зубчатой рейки напрямую влияет на плавность хода и повторяемость позиционирования.
Что такое прямозубая зубчатая рейка и где она применяется

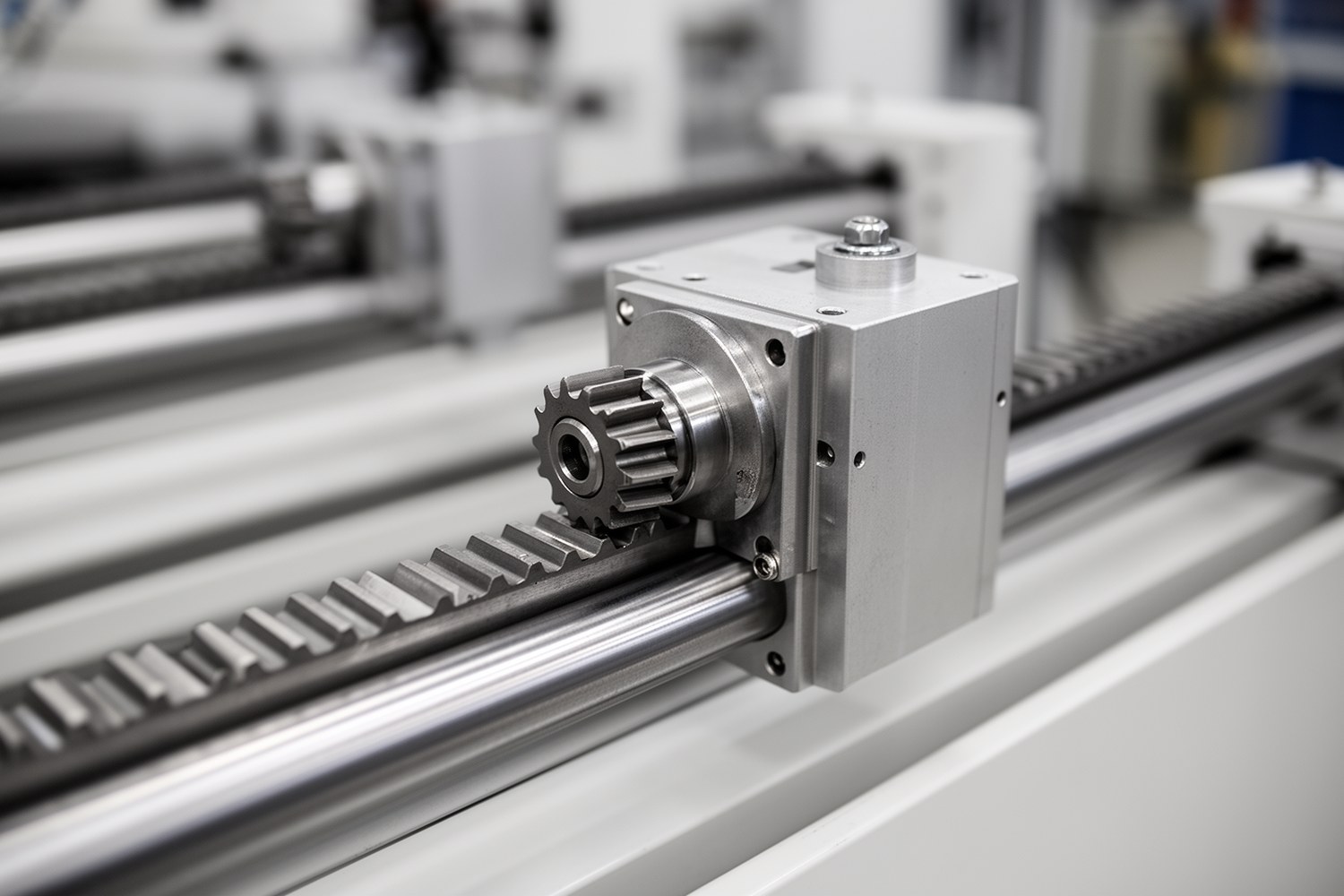

Прямозубая зубчатая рейка, это линейный зубчатый элемент с прямым профилем зубьев, который работает в зацеплении с цилиндрической шестерней. Такая пара преобразует вращательное движение в линейное.
Типичные области применения: станкостроение, робототехника, портальные системы, автоматические линии и подъемные механизмы.
Ключевые параметры и требования к рейке
Геометрия зацепления
Модуль m (мм), линейный шаг p (мм), профиль зуба, высота зуба и ширина венца.
Точность
Класс (степень) точности, отклонения профиля и линии зуба, локальная и накопленная ошибка шага на длине рейки, прямолинейность и параллельность баз.
Поверхность и свойства
Шероховатость Ra (мкм), твердость поверхности и сердцевины, стойкость к контактной усталости и износу.
Материалы: C45, 42CrMo4 и альтернативы
| Материал | Типовой режим | Плюсы | Ограничения |
|---|---|---|---|
| C45 (аналог 1045) | Средние нагрузки и скорости в общепромышленных приводах | Хорошая обрабатываемость и умеренная стоимость | Для тяжелых циклов и высоких контактных напряжений обычно требуется усиленная ТО |
| 42CrMo4 (аналог 4140) | Высокая нагрузка, ударные режимы, интенсивный цикл | Повышенная прочность и выносливость | Более высокая стоимость материала и обработки |
| S355 и близкие стали | Невысокие требования к ресурсу и точности | Доступность и простая заготовка | Ограничения для прецизионных и нагруженных осей |
| Коррозионностойкие стали | Влажная или агрессивная среда | Повышенная стойкость к коррозии | Сложнее совместить высокую твердость зуба и геометрическую стабильность |
Технологический маршрут производства
| Этап | Операции | Что контролируют |
|---|---|---|
| Входной контроль | Проверка марки стали и заготовки | Химсостав, размеры, поверхностные дефекты |
| Черновая обработка и базирование | Резка, обработка опорных поверхностей и баз | Параллельность и перпендикулярность баз |
| Зубофрезерование | Формирование профиля зуба | Шаг, профиль, линия зуба, высота зуба |
| Термообработка | Упрочнение по выбранной схеме | Твердость, глубина упрочненного слоя, деформации |
| Финишная обработка | Правка, шлифование зубьев и баз при необходимости | Накопленная ошибка шага, прямолинейность, шероховатость Ra |
| Приемка | Итоговые измерения, маркировка, протокол | Соответствие ТЗ и прослеживаемость партии |
Термообработка прямозубой рейки: что и когда применяют
| Вариант | Когда выбирают | Результат | Риск геометрии и финиш |
|---|---|---|---|
| Объемная закалка + отпуск | Нужна прочность по сечению | Равномерные свойства сердцевины | Выше риск коробления длинных деталей, после ТО часто нужна правка и повторный контроль баз |
| Индукционная закалка зуба | Нужна износостойкая рабочая грань при вязкой сердцевине | Локальное упрочнение зубьев | Критичен контроль глубины слоя и шага после ТО, в точных приводах нередко назначают шлифование |
| Цементация/нитроцементация | Высокие контактные напряжения и длительный ресурс | Твердый поверхностный слой и вязкая сердцевина | Возможны деформации и изменение геометрии, финиш после ТО обычно обязателен |
Практический порядок контроля после ТО: сначала базовые поверхности и прямолинейность, затем шаг и профиль зуба, после этого принимают решение о финишном шлифовании.
Класс (степень) точности зубчатой рейки: практический ориентир
Численные допуски задают по актуальным нормам и ТЗ. Для выбора обычно используют три уровня требований:
- Общепромышленный: приводы с умеренной скоростью и допусками по позиционированию, в приоритете надежность и стоимость.
- Повышенный: станочные и автоматизированные оси, где важна стабильная повторяемость в цикле.
- Прецизионный: измерительные и высокоточные системы с жесткими требованиями к шуму, плавности и точности перемещения.
Чем выше требуемая степень точности, тем чаще выбирают шлифованную рейку и более строгую приемку после монтажа.
Фрезерованные и шлифованные рейки: что выбрать
| Критерий | Фрезерованная рейка | Шлифованная рейка |
|---|---|---|
| Повторяемость и точность | Достаточна для многих общепромышленных задач | Выше, особенно на длинных ходах и при частых циклах |
| Шероховатость зуба | Обычно выше Ra | Обычно ниже Ra и стабильнее контакт |
| Шум и плавность хода | Чувствительнее к скорости и качеству стыка | Лучше для тихой и ровной работы |
| Стоимость | Ниже | Выше |
Сравнение поверхности зуба
Иллюстрация показывает, почему отличаются шум, износ и повторяемость.
Контроль качества: после ТО, после финиша, перед отгрузкой
- После термообработки: прямолинейность, состояние баз, твердость и равномерность по длине.
- После финишной обработки: профиль и линия зуба, локальная и накопленная ошибка шага на длине рейки, шероховатость Ra.
- Перед отгрузкой: контроль стыкуемых секций, проверка плавности прохода через стык, оформление протокола приемки.
Монтаж рейки шестерня-рейка и стыковка секций
На длинных осях ошибка в стыке может дать больший вклад в погрешность, чем разброс параметров отдельной секции. Поэтому монтаж и стыковку секций зубчатой рейки выделяют в отдельный этап.
- Подготовить чистые и жесткие базовые поверхности.
- Выставить секции по высоте и боковому смещению, совместить шаг в зоне стыка.
- Прокатать контрольную шестерню через стык под рабочим преднатягом.
- После окончательной затяжки крепежа повторно проверить прямолинейность и повторяемость позиционирования.
Критерии приемки после монтажа: без ступеньки в стыке, равномерный момент хода, прогнозируемый уровень шума и стабильная повторяемость в контрольных точках.
Как выбирать рейку под режим работы
Если скорость невысокая, нагрузка без ударов и требования к точности умеренные, обычно достаточно фрезерованной рейки из C45 с корректной ТО. При высоких скоростях, ударных нагрузках и плотном цикле чаще переходят на 42CrMo4 и более жесткий контроль после ТО. Для осей с высокими требованиями к шуму и повторяемости практичнее шлифованное исполнение и строгая приемка стыков.
Среда тоже влияет на выбор. Во влажных и загрязненных зонах важны коррозионная стойкость, защита зуба и стабильная смазка, иначе ресурс снижается даже при хорошем классе точности.
Быстрые инженерные оценки
p = π · m
где p, линейный шаг рейки, мм; m, модуль, мм.
v = π · d · n / 60
где v, линейная скорость рейки, м/с; d, делительный диаметр шестерни, м; n, частота вращения, об/мин.
F = 2 · T / d
где F, окружная сила в зацеплении, Н; T, крутящий момент на шестерне, Н·м; d, делительный диаметр, м.
Формулы подходят для первичной оценки. В рабочем расчете дополнительно учитывают КПД, динамику, жесткость системы и люфты.
Типичные ошибки в ТЗ и монтаже
- Указан модуль, но не задана накопленная ошибка шага на длине рейки.
- Для точного позиционирования назначено только фрезерование без требований к повторяемости и шуму.
- В ТЗ нет отдельного раздела по стыковке секций зубчатой рейки и приемке после монтажа.
- Не учтены условия среды: абразив, влага, коррозия, режим смазки.
Мини-глоссарий
- Модуль (m): базовый размер зубчатого зацепления.
- Линейный шаг (p): расстояние между одноименными точками соседних зубьев по делительной линии.
- Накопленная ошибка шага: суммарное отклонение шага на заданной контрольной длине.
- Прямолинейность рейки: отклонение базовой линии рейки от прямой по всей длине.
