Это методика первичного подбора типоразмера шариковых опор для инженерной оценки. Расчет ведут по наиболее нагруженной опоре с учетом перекоса основания и неплоскостности.
Коротко главное
- Придерживайтесь одной расчетной цепочки: F1 → Feq,stat и F1 → Feq,dyn, без параллельных формул с пересекающимися коэффициентами.
- Проверьте два базовых условия: C0 ≥ Feq,stat (по остаточной деформации) и C ≥ Feq,dyn (по ресурсу узла качения).
- Фланец в первую очередь влияет на монтажную жесткость и распределение нагрузки (α1), но сам по себе не изменяет паспортные C0 и C.
Когда достаточно экспресс-расчета, а когда нужен детальный
Экспресс-расчет достаточен
Плавный режим, умеренная скорость, стабильное основание, без выраженных ударов и с α1 до 1.15.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Нужен детальный расчет узла
Частые пуски и торможения, удары, вибрации, высокая температура, заметный перекос или α1 выше 1.15.
Термины и обозначения
| Параметр | Обозначение | Единица | Смысл |
|---|---|---|---|
| Статическая грузоподъемность | C0 | N, kN | Предел по риску остаточной деформации опоры |
| Динамическая грузоподъемность | C | N, kN | Нагрузка, связанная с требуемым ресурсом узла качения |
| Нагрузка на наиболее нагруженную опору | F1 | N | Базовая расчетная нагрузка |
| Эквивалентная статическая нагрузка | Feq,stat | N | Сравнивается с C0 |
| Эквивалентная динамическая нагрузка | Feq,dyn | N | Сравнивается с C |
Единицы лучше не смешивать: все промежуточные расчеты выполняйте в N, перевод в kN делайте в конце.
Исходные данные
| Группа | Что задать | Комментарий |
|---|---|---|
| Нагрузка | m, n, схема опирания, α1 | α1 отражает неравномерность распределения нагрузки |
| Режим | скорость, пуски/остановы, ударность, вибрации | Определяет динамические коэффициенты |
| Среда | температура, влажность, загрязнение, химическая активность | Определяет температурные и средовые поправки |
| Паспорт опоры | C0, C, монтажные ограничения | Финальные предельные значения берут из паспорта серии |
Шаг 1. Рассчитать нагрузку F1
- m: масса, кг
- g = 9.81 м/с²
- n: число опор
- α1 ≥ 1: коэффициент неравномерности
Ориентиры по α1: 1.00-1.10 для ровного жесткого основания, 1.15-1.35 при умеренном перекосе, от 1.40 при ударно-вибрационном режиме.
Частая ошибка: делить нагрузку только на число опор и не учитывать α1.
Шаг 2. Получить эквивалентные нагрузки без двойного учета
Используйте одну и ту же иерархию коэффициентов.
Где kd: динамика (пуски, удары, вибрации), kv: скорость, kt: температура, ke: среда. Если в вашей таблице какой-то фактор уже «вшит» в kd, соответствующий отдельный коэффициент принимают 1.0.
| Коэффициент | Спокойный режим | Средний режим | Тяжелый режим |
|---|---|---|---|
| ks,stat | 1.2-1.4 | 1.4-1.7 | 1.8-2.5 |
| ks,dyn | 1.3-1.6 | 1.6-2.0 | 2.0-3.0 |
| kd | 1.05-1.15 | 1.2-1.4 | 1.5-2.0 |
| kv | 1.00-1.05 | 1.05-1.15 | 1.15-1.30 |
| kt | 1.00-1.05 | 1.05-1.15 | 1.15-1.30 |
| ke | 1.00-1.05 | 1.05-1.15 | 1.15-1.35 |
Для первичного подбора берите как минимум нижнюю границу своего класса режима. Если режим пограничный, переходите в более тяжелый класс.
Шаг 3. Проверка по C0 и C
Первое условие ограничивает риск остаточной деформации опоры, второе связано с расчетным ресурсом. Конкретные предельные значения, критерии деформации и ресурсные ограничения задаются производителем для конкретной серии.
Связь с ISO/ГОСТ и границы аналогии
| Что можно переносить | Что нельзя переносить без паспорта серии |
|---|---|
| Термины C0, C, эквивалентная статическая и эквивалентная динамическая нагрузка | Чужие ресурсные константы и предельные деформации |
| Логику проверок по двум условиям | Прямой пересчет срока службы «как для подшипника» без валидации |
| Общую терминологию ISO 76 и профильных ГОСТ | Коэффициенты режима без учета реального монтажа и среды |

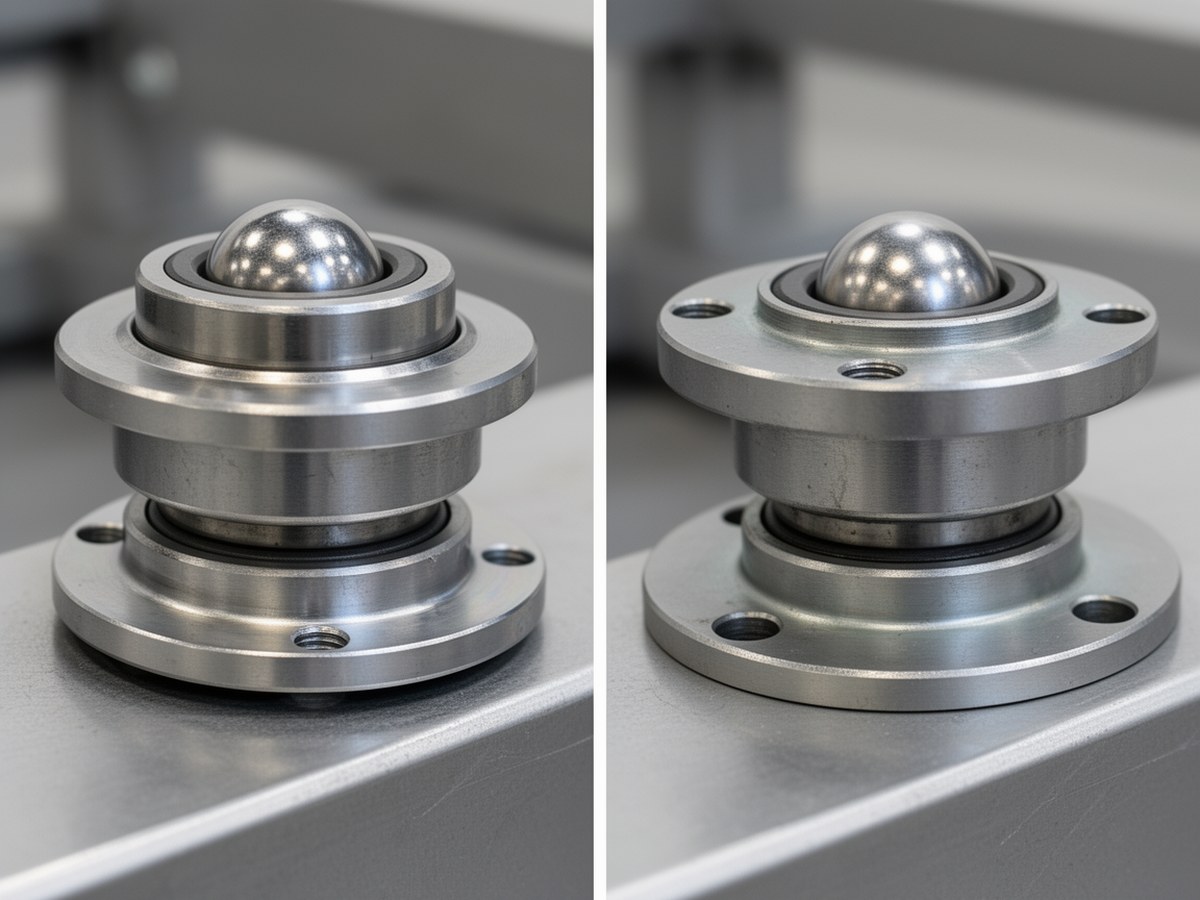

С фланцем и без фланца: что меняется в расчете
С фланцем
Обычно проще обеспечить повторяемую посадку и локальную жесткость узла, поэтому α1 часто ниже.
Без фланца
Исполнение компактнее, но чувствительнее к точности посадки и геометрии основания.
Итоговый вывод: фланец влияет на монтаж и распределение нагрузки, но не является универсальным множителем грузоподъемности.
Монтаж и распределение нагрузки
Схема помогает увидеть, почему изменение исполнения влияет прежде всего на α1, а не на паспортные C0 и C.
Пример расчета (SI)
Дано: m = 1000 кг, n = 4, α1 = 1.25, ks,stat = 1.4, ks,dyn = 1.6, kd = 1.3, kv = 1.1, kt = 1.05, ke = 1.1.
Требования к серии: C0 не ниже 4292 Н, C не ниже 8047 Н.
Если из-за худшей геометрии основания α1 повышается до 1.40, то F1 = 3434 Н и Feq,dyn ≈ 9011 Н, поэтому потребуется более крупный типоразмер.
Признаки выхода за расчетный режим
- остаточная деформация опоры или посадочного места;
- рост шума и вибрационный износ;
- локальный перегрев и ускоренное падение ресурса;
- стабильный перекос при эксплуатации.
Чек-лист перед спецификацией
| Пункт | Отметка |
|---|---|
| Заданы m, n и α1 для наиболее нагруженной опоры | □ |
| Расчет выполнен в N, перевод в kN сделан в конце | □ |
| Коэффициенты выбраны по классу режима | □ |
| Двойной учет факторов исключен | □ |
| Проверено C0 ≥ Feq,stat | □ |
| Проверено C ≥ Feq,dyn | □ |
| Сверены паспортные ограничения серии | □ |
