Расчет ОПУ с учетом циклических нагрузок при повороте нужен для узлов, где нагрузка меняется от фазы к фазе: разгон, поворот с грузом, торможение, разгрузка, возврат или позиционирование. В такой задаче учитывают не только максимальное усилие, но и повторяемость режимов.
- ОПУ воспринимает осевую силу Fa, радиальную силу Fr, опрокидывающий момент M и крутящий момент Mk вокруг оси поворота.
- Цикл работы задают таблицей фаз: нагрузка, динамический коэффициент, скорость и доля оборотов, времени или циклов.
- Эквивалентная динамическая нагрузка Peq связывает переменный режим с расчетной долговечностью L10.
- Окончательный выбор выполняют по каталогу производителя и смежным проверкам: статическая несущая способность, болтовое соединение, жесткость и плоскостность опорных поверхностей.
Что учитывает расчет ОПУ при циклических нагрузках

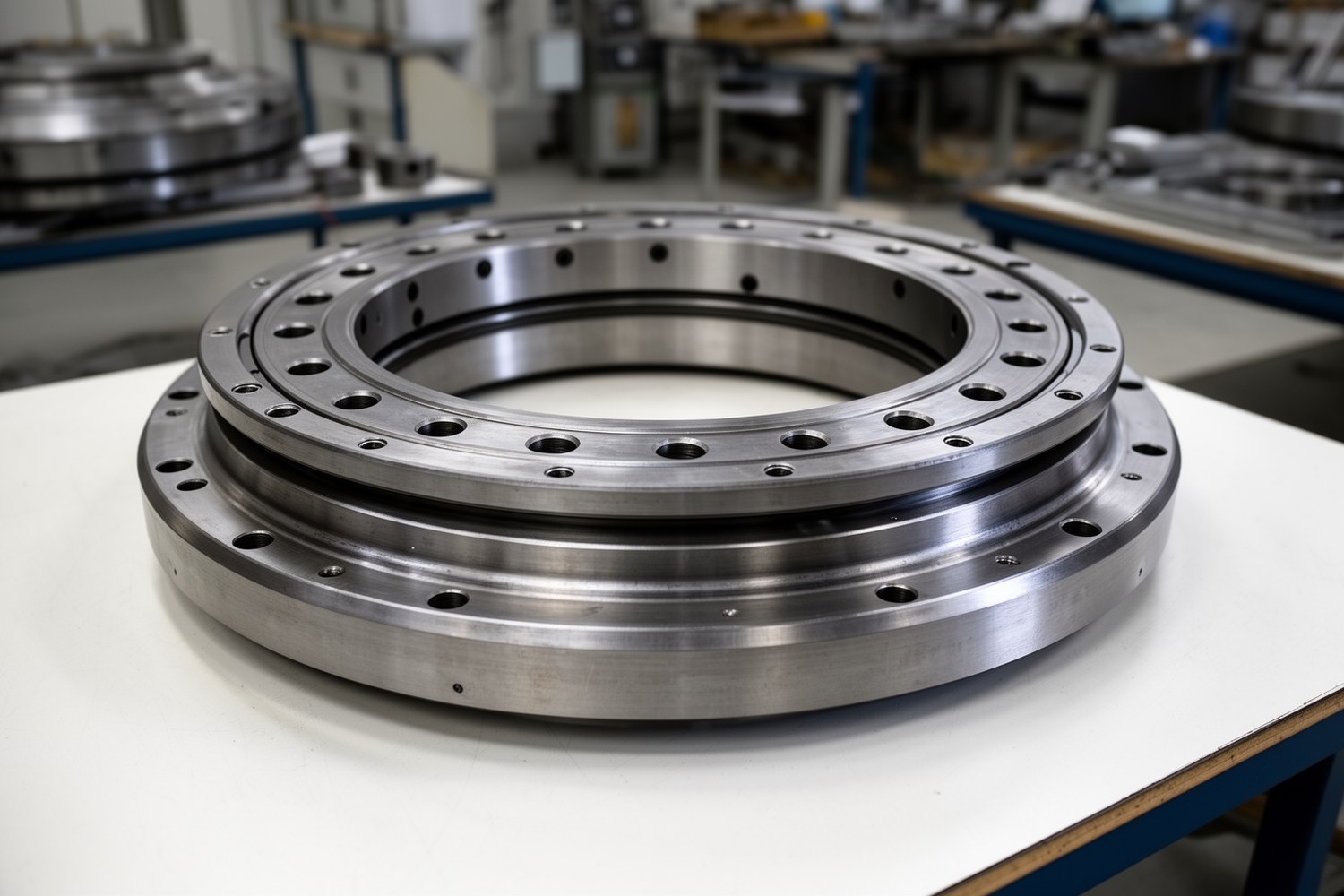

Опорно-поворотное устройство, или ОПУ, это поворотный подшипник большого диаметра с внутренним и наружным кольцами, телами качения и крепежными отверстиями. В технической документации также встречается термин «поворотное кольцо», но в расчетной методике ниже используется основной термин ОПУ.
Методика расчета ОПУ строится по циклограмме. Каждую фазу приводят к расчетной нагрузке, затем получают эквивалентную динамическую нагрузку Peq, которая дает сопоставимое усталостное воздействие.
Методика подходит для предварительной инженерной оценки. Она не заменяет расчет по каталожным графикам производителя, проверку крепежа, расчет основания и верификацию для ответственных машин.
Какие нагрузки действуют на ОПУ
В расчетной схеме ОПУ нельзя сводить все воздействие только к вертикальной силе. Для кранов, экскаваторов, манипуляторов, поворотных платформ и похожих машин обычно учитывают несколько составляющих.
| Нагрузка | Обозначение | Единицы | Что означает |
|---|---|---|---|
| Осевая сила | Fa | кН или Н | Сила вдоль оси вращения, обычно от массы поворотной части, груза и вертикальных составляющих внешних сил. |
| Радиальная сила | Fr | кН или Н | Поперечная сила, действующая перпендикулярно оси поворота. |
| Опрокидывающий момент | M | кН·м или Н·м | Момент, который стремится наклонить кольца ОПУ и перераспределяет нагрузку по телам качения. |
| Крутящий момент | Mk | кН·м или Н·м | Момент вокруг оси поворота. Обычно важен для механизма поворота, зубчатого венца и крепежа, но не заменяет проверку несущей способности ОПУ. |
Расчет ОПУ и расчет механизма поворота
Расчет ОПУ проверяет подшипниковый узел по нагрузкам, моменту, ресурсу и условиям монтажа. Расчет механизма поворота решает другую задачу: сопротивления вращению, выбор двигателя, редуктора, тормоза, передачи и зубчатого венца. Эти расчеты связаны через нагрузки и крутящий момент Mk, но не заменяют друг друга.
Исходные данные для расчета
Перед расчетом нужно отделить данные расчетной схемы машины от параметров, которые берутся только из каталога производителя.
| Параметр | Обозначение | Источник данных |
|---|---|---|
| Осевая и радиальная силы по фазам | Fa, Fr | Расчетная схема машины, масса узлов, груз, внешние силы. |
| Опрокидывающий момент | M | Расчет плеч сил относительно центра ОПУ. |
| Крутящий момент поворота | Mk | Расчет механизма поворота, сопротивления вращению, пуск и торможение. |
| Доли времени, циклов или оборотов | ti, qi, ni | Циклограмма машины, технологический процесс, статистика эксплуатации. |
| Скорость вращения | n | Кинематический расчет, паспорт машины, режим управления. |
| Требуемый ресурс | Lh или L10 | Техническое задание, нормативная документация, программа эксплуатации. |
| Условия эксплуатации | не задано | Температура, загрязненность, ударные нагрузки, смазка, режим обслуживания. |
| Динамическая грузоподъемность | C | Каталог производителя ОПУ. |
| Статическая грузоподъемность и допустимые моменты | C0, Mдоп | Каталог, графики несущей способности, инструкции производителя. |
| Коэффициенты пересчета нагрузок | X, Y, Km | Каталог конкретного типа ОПУ или расчетная методика производителя. |
Циклограмма работы
Циклограмма для расчета ОПУ это таблица режимов. Каждая строка описывает фазу, в которой нагрузки и условия можно считать постоянными или усредненными в пределах этой фазы.
| Фаза | Fa, кН | Fr, кН | M, кН·м | Kd | Доля q |
|---|---|---|---|---|---|
| Удержание или подъем груза | Высокая | Низкая или средняя | По вылету груза | По условиям пуска | По циклограмме |
| Поворот с грузом | Высокая | Средняя | Повышенный | Учитывает разгон, торможение, вибрации | По оборотам или времени поворота |
| Разгрузка | Средняя | Переменная | Снижается после снятия груза | По характеру операции | По времени операции |
| Возврат без груза | Ниже рабочей | Средняя | Ниже грузового режима | По скорости поворота | По оборотам или времени возврата |
Сумма долей q должна быть равна 1. Если скорости фаз отличаются, для ресурса корректнее использовать долю оборотов или долю повреждающего действия, а не простую долю времени. Доля времени допустима как приближение только при одинаковой или близкой скорости вращения в фазах.
Последовательность расчета
| Шаг | Что выполняют | Результат |
|---|---|---|
| 1 | Собирают Fa, Fr, M, Mk, скорости, циклограмму и требуемый ресурс. | Набор исходных данных. |
| 2 | Разбивают работу поворотного узла на фазы. | Таблица режимов с долями q. |
| 3 | Для каждой фазы рассчитывают Pi с учетом Kd. | Нагрузки фаз. |
| 4 | Получают Peq по степенному суммированию. | Эквивалентная динамическая нагрузка. |
| 5 | Проверяют ресурс L10 и переводят его в часы. | Оценка долговечности ОПУ. |
| 6 | Сверяют выбранное ОПУ с каталогом и смежными проверками. | Решение о пригодности типоразмера. |
Эквивалентная нагрузка для отдельной фазы
Для каждой фазы сначала получают расчетную нагрузку Pi. Если методика производителя допускает линейное приведение момента к эквивалентной силе, общий вид записи может быть таким:
где Pi, расчетная нагрузка фазы, кН; Kd,i, динамический коэффициент фазы; Fr,i и Fa,i, радиальная и осевая силы, кН; Mi, опрокидывающий момент, кН·м; X и Y, безразмерные коэффициенты; Km, коэффициент пересчета момента с размерностью 1/м при согласованных единицах.
Если производитель не задает Km как размерностно согласованный коэффициент, момент нельзя произвольно подставлять в такую формулу. В этом случае сочетание Fa, Fr и M проверяют по каталожным графикам несущей способности или по специальной методике производителя.
Эквивалентная динамическая нагрузка при переменном режиме
После расчета нагрузок по фазам переменный режим приводят к одной величине Peq. Для шариковых ОПУ в предварительных расчетах часто используют кубическую зависимость.
где Peq, эквивалентная динамическая нагрузка, кН; Pi, нагрузка отдельной фазы с учетом динамического коэффициента, кН; qi, доля фазы по оборотам, циклам или повреждающему действию; Σqi = 1.
Кубическое суммирование показывает, почему простое среднее занижает результат. Пиковые режимы влияют на Peq сильнее, чем следует из их доли времени.
Расчет ресурса L10
Ресурс ОПУ, или долговечность ОПУ, связывает базовую динамическую грузоподъемность C выбранного ОПУ и эквивалентную динамическую нагрузку Peq. В общем виде:
где L10, расчетная долговечность, млн оборотов; C, базовая динамическая грузоподъемность, кН; Peq, эквивалентная динамическая нагрузка, кН; p, показатель степени по каталогу или методике производителя.
Для шариковых исполнений часто применяют p = 3. Для роликовых ОПУ и отдельных методик производителя показатель может отличаться, поэтому значение p нельзя принимать универсальным.
Если ресурс нужен в часах, долговечность в миллионах оборотов переводят через расчетную скорость вращения:
где Lh, долговечность, ч; n, скорость вращения, об/мин. Если скорость различается по фазам, используют суммарное число оборотов за цикл или эквивалентную среднюю скорость.
Обратная задача также встречается при подборе: по требуемому ресурсу L10 и найденной Peq определяют минимально необходимую динамическую грузоподъемность.
где Cтр, требуемая базовая динамическая грузоподъемность для предварительного выбора, кН.
Проверка выбранного ОПУ
Расчет Peq и L10 дает только часть ответа. Выбранное опорно-поворотное устройство нужно проверить по нескольким независимым условиям.
| Условие | Что проверяется | Источник данных |
|---|---|---|
| Динамический ресурс | L10 должен быть не ниже требуемого ресурса. При переменной скорости ресурс считают через суммарные обороты по фазам. | C, Peq, показатель p из каталога или методики. |
| Статическая несущая способность | Максимальные сочетания Fa, Fr и M не должны выходить за допустимую область. | C0, допустимый момент, статические графики производителя. |
| Коэффициент запаса | Учитывается сервисный коэффициент или коэффициент ответственности, если он задан для машины. | Каталог, нормы, техническое задание. |
| Болтовое соединение | Класс прочности, количество болтов, предварительная затяжка, нагрузка на болт и схема крепления. | Инструкция производителя, расчет крепежа. |
| Посадочные поверхности | Жесткость, плоскостность, соосность и качество опорных поверхностей. | Каталог ОПУ и конструкторская документация. |
| Зубчатый венец | Прочность зубьев, контактные напряжения, смазка и зацепление. | Каталог и расчет механизма поворота. |

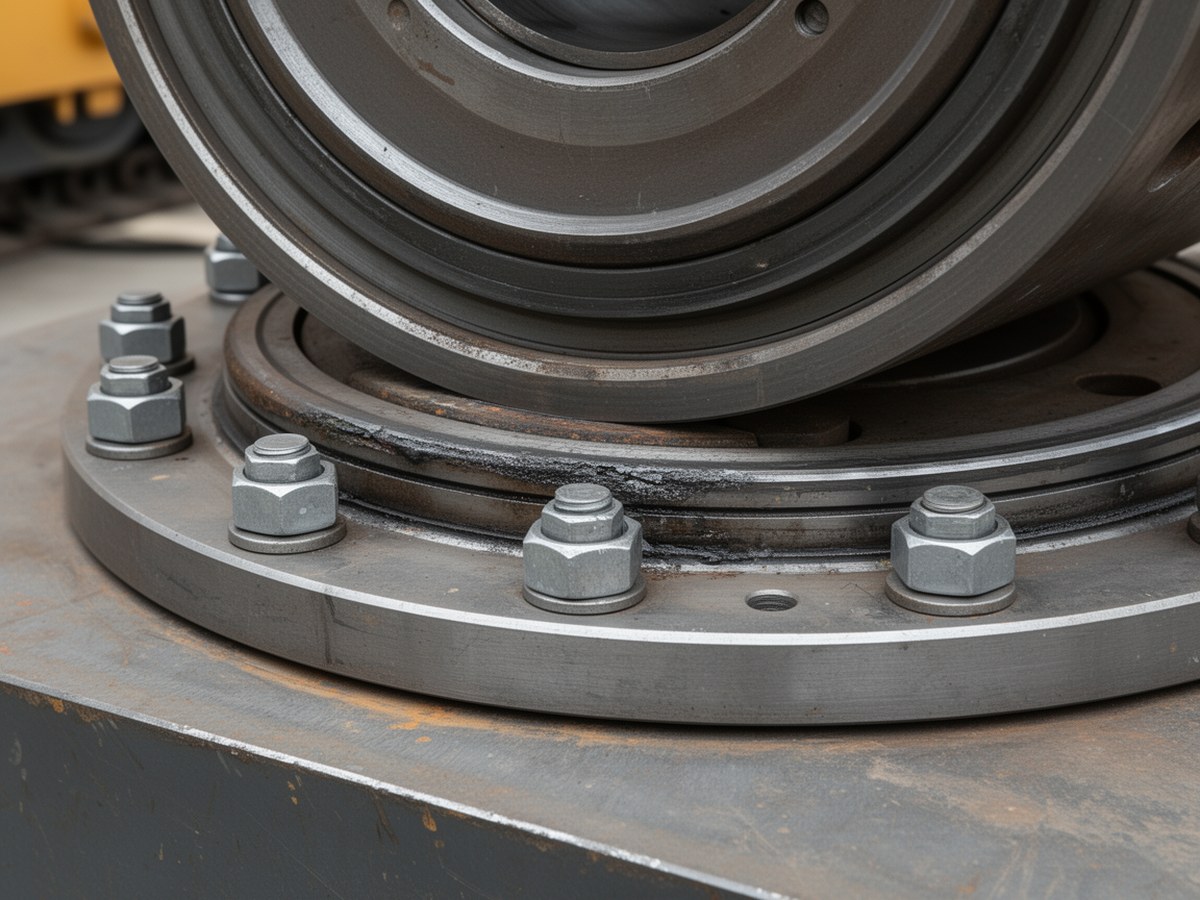

Крепление и посадочные поверхности
Фотография уместна рядом с разделом о смежных проверках после расчета ресурса.
Учебный пример расчета
В примере ниже показана короткая учебная схема. Коэффициенты приняты условно для демонстрации последовательности; в рабочем проекте их заменяют значениями из каталога конкретного производителя.
| Фаза | Fa, кН | Fr, кН | M, кН·м | Kd | q |
|---|---|---|---|---|---|
| Поворот с грузом | 420 | 80 | 520 | 1,25 | 0,20 |
| Работа с частичной нагрузкой | 340 | 60 | 300 | 1,10 | 0,45 |
| Разгрузка | 260 | 70 | 220 | 1,15 | 0,15 |
| Возврат без груза | 300 | 45 | 120 | 1,00 | 0,20 |
Для примера принято: X = 1, Y = 1, Km = 0,10 1/м при согласованных единицах. Для первой фазы:
Аналогично для остальных фаз получают 473 кН, 405 кН и 357 кН. Эквивалентная динамическая нагрузка:
Если по каталогу выбранного ОПУ C = 760 кН и для принятой методики p = 3, то расчетный ресурс:
При средней скорости n = 0,8 об/мин ресурс в часах:
Полученное значение само по себе не подтверждает пригодность ОПУ. Нужно дополнительно проверить максимальную фазу по статическому графику, допустимому опрокидывающему моменту, крепежу и монтажным требованиям.
Типовые ошибки
| Ошибка | К чему приводит | Как проверить |
|---|---|---|
| Смешение кН и Н, кН·м и Н·м | Нагрузка или момент искажаются в 1000 раз. | Перед расчетом привести все величины к одной системе единиц. |
| Игнорирование опрокидывающего момента | ОПУ может пройти по Fa и Fr, но не пройти по моменту. | Считать момент по каждой фазе и сверять с графиком производителя. |
| Простое среднее вместо степенного суммирования | Пиковые режимы оказываются недооценены. | Использовать формулу Peq или методику каталога. |
| Неверные доли времени | Ресурс завышается или занижается. | Проверить, что сумма qi равна 1 и доли соответствуют оборотам, циклам или реальному повреждающему действию. |
| Перенос коэффициентов между разными ОПУ | Расчет не соответствует конструкции выбранного узла. | Брать X, Y, Km, C, C0 и p из документации конкретной серии. |
| Неучет пуска и торможения | Динамические пики не попадают в расчет. | Выделять разгон и торможение отдельной фазой или учитывать через Kd. |
Границы применимости методики
Описанная последовательность подходит для предварительного расчета ОПУ при повороте и для сравнения нескольких типоразмеров на ранней стадии проектирования. Для окончательного выбора используют каталожные графики, инструкции производителя, нормативные требования и расчеты смежных узлов.
Для кранов, подъемных механизмов, горнодобывающей техники, машин с риском опрокидывания и оборудования с повышенной ответственностью расчет должен проходить проверку по принятой в проекте нормативной базе. В таких случаях дополнительно применяют уточненную расчетную модель, расчет болтового соединения, анализ жесткости основания, проверку зубчатого венца и контроль условий монтажа.
