Запрос «реечная передача люфт точность сравнение с ШВП» обычно связан с выбором привода оси ЧПУ под конкретные допуски и бюджет. Ниже приведены проверяемые критерии сравнения без универсальных утверждений.
- Рейка-шестерня хорошо масштабируется по длине и скорости.
- ШВП часто даёт более предсказуемую прецизионную точность на коротких/средних ходах.
- Минимальный люфт достигается компенсацией и требует компромиссов по ресурсу.
- Корректное сравнение возможно только при одинаковой методике измерений.
Что такое реечная передача и где она применима
Рейка-шестерня преобразует вращение шестерни в линейное перемещение. В ЧПУ её применяют на длинных осях, где важны скорость и компоновка. ШВП чаще применяют там, где приоритетом является прецизионное позиционирование на ограниченном ходе.
Практические ориентиры (типично, зависят от класса точности и монтажа): длинные оси порядка 2–3 м и более чаще реализуют на рейке; высокие подачи порядка 60–120 м/мин и выше чаще проще обеспечить на рейке, чем на длинном винте ШВП с ограничениями по критической скорости.
Корректная формулировка: «передача с компенсированным (минимизированным) люфтом», а не «полностью безлюфтовая».
Какие метрики нельзя смешивать: точность, повторяемость, люфт, жёсткость
Точность позиционирования
Отклонение фактической координаты от заданной по длине хода.
Повторяемость
Разброс многократного выхода в одну точку в одинаковых условиях.
Люфт
Реверсивная неопределённость из-за зазоров и податливости цепи.
Жёсткость системы
Параметр всей оси: передача + направляющие + рама + монтаж.
КПД описывает потери в передаче. Стоимость владения (TCO) описывает жизненный цикл: ресурс, сервис, простой, смазка, расходники.
Откуда берутся погрешности в рейке-шестерне
Ключевые источники: класс точности рейки, погрешность шага рейки, биение шестерни/редуктора, ошибки базирования, соосность, стыковка секций рейки, тепловые деформации и износ.
| Источник | Проявление | Первый контроль |
|---|---|---|
| Погрешность шага рейки | Систематическая ошибка координаты | Протокол класса точности, компенсация в ЧПУ |
| Стыковка секций рейки | Локальные скачки, вибрация | Контроль стыка индикатором, качество баз |
| Биение шестерни/редуктора | Периодическая ошибка, шум | Посадки, подшипники, соосность |
| Монтажные перекосы | Рост трения и неравномерный износ | Параллельность направляющих, моменты затяжки |
| Термофакторы | Дрейф размеров | Температурная стабильность и компенсации |

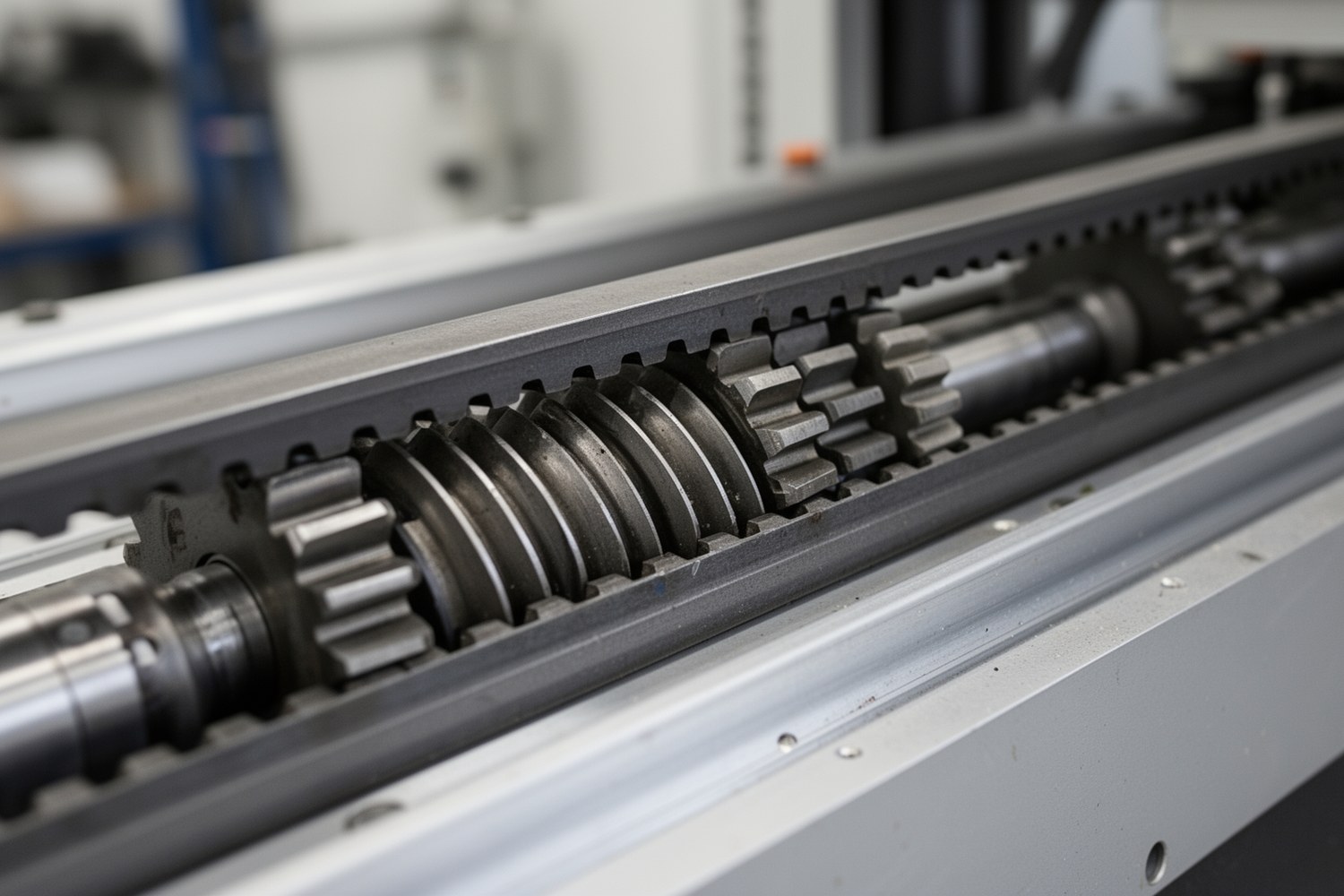

Монтаж и стыки рейки
Иллюстрация к разделу о погрешностях изготовления и установки.
Методика измерения: люфт, повторяемость, точность
| Что измерять | Как измерять | Условия сравнения |
|---|---|---|
| Люфт (реверсивный тест) | Подход к одной точке с двух направлений, разница показаний | Одинаковые скорость, ускорение, нагрузка, температура |
| Повторяемость | Серия циклов в одну точку, оценка разброса | Фиксированная траектория и паузы стабилизации |
| Точность позиционирования | Измерение по нескольким точкам по ходу оси | Калиброванный инструмент, одинаковый терморежим |
Инструментально обычно применяют индикатор/датчик перемещения или линейную измерительную систему. Сравнивать результаты разных осей без выравнивания режимов некорректно.
Люфт: причины, компенсация и преднатяг реечной передачи
| Причина | Компенсация люфта рейка-шестерня | Компромисс |
|---|---|---|
| Зазор в зацеплении | Преднатяг, двойная шестерня, настройка зацепления | Рост трения и нагрева |
| Люфт редуктора | Редуктор с малым backlash, калибровка | Рост стоимости |
| Податливость креплений | Усиление опор и кронштейнов | Рост массы |
| Износ | Смазка, контроль пятна контакта, регламентная замена | Увеличение объёма ТО |
Базовые формулы для первичной оценки
s = r · φ — линейное перемещение, где s (м), r (м) — делительный радиус шестерни, φ (рад).
v = r · ω — линейная скорость, где v (м/с), ω (рад/с).
F_t ≈ M / r — оценка тангенциальной силы на делительной окружности, где M (Н·м).
Формула для F_t является статической оценкой без динамических коэффициентов, ударных нагрузок и потерь в зацеплении.
Монтаж и юстировка: операционный чеклист
| Шаг | Критерий | Чем контролировать |
|---|---|---|
| Базирование рейки | Чистые и стабильные базы без локальных перекосов | Линейка/индикатор, протокол затяжки |
| Соосность шестерни и рейки | Равномерное зацепление по длине | Пятно контакта, шум, ток привода |
| Стыковка секций рейки | Минимальный скачок в стыке | Индикатор при проходе стыка |
| Настройка преднатяга | Компромисс люфт/трение в рабочем цикле | Реверсивный тест + температурный контроль |
| Финальная верификация | Люфт, повторяемость, точность на профиле задачи | Протокол измерений оси |
Сравнение рейка-шестерня и ШВП по ключевым критериям
Сравнение ниже справедливо только при сопоставимом классе точности компонентов, корректной схеме привода, сопоставимой длине оси и близком терморежиме.
| Критерий | Рейка-шестерня | ШВП |
|---|---|---|
| Диапазон ходов | Эффективна на больших ходах | Чаще короткие/средние ходы |
| Скорость | Высокая, без длинномерного винта | Ограничения критической скорости ШВП |
| Точность позиционирования | Сильно зависит от класса и монтажа | Часто выше на прецизионных осях |
| Повторяемость | Высокая при стабильной юстировке | Обычно очень высокая |
| TCO | Часто выгоднее на длинных осях | Может расти на больших длинах и скоростях |
| Обслуживание | Критичны защита зубьев и смазка | Критичны чистота винта и состояние гайки |
Защита от загрязнений и регламент обслуживания
| Риск | Признак | Профилактика |
|---|---|---|
| Абразивный износ | Рост шума и люфта | Ориентация зубьев в защищённую сторону, кожухи, регулярная смазка |
| Локальные задиры | Рывки на участке | Контроль подачи смазки и чистоты зоны |
| Проблемный стык секций | Повторяющаяся ошибка координаты | Периодический контроль стыков и повторная юстировка |
| Перегрев от избыточного преднатяга | Рост тока и температурный дрейф | Коррекция преднатяга, проверка режима |
Критерии выбора для ЧПУ
Если ось длинная и приоритетом являются скорость и масштабируемость, обычно выбирают рейка-шестерня. Если ключевой приоритет — прецизионное позиционирование на коротком/среднем ходе, чаще выбирают ШВП. В загрязнённой среде решение принимают по возможности обеспечить защиту, смазку и дисциплину ТО.
