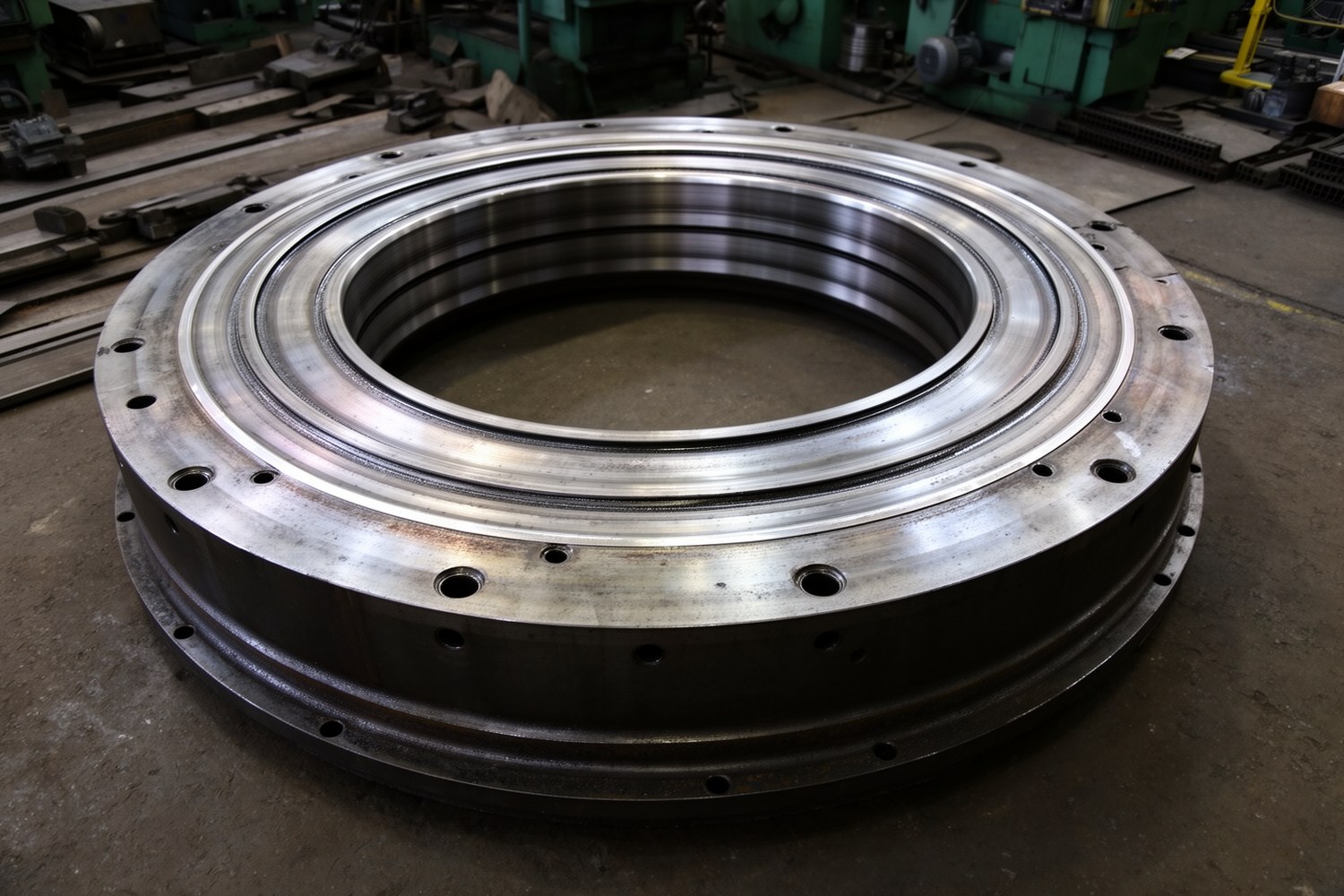

Технология ремонта посадочных мест корпусов ОПУ представляет собой последовательность работ по восстановлению геометрии и качества поверхностей, на которые устанавливается опорно-поворотное устройство. Цель ремонта не сводится к удалению видимых задиров: посадочная поверхность должна обеспечить расчетное прилегание, соосность, равномерную передачу осевых и опрокидывающих нагрузок, а также допустимое биение узла после сборки.
- Перед ремонтом фиксируют исходные размеры, биение, плоскостность, круглость и состояние базовых поверхностей.
- Технологию выбирают по глубине и площади повреждения, материалу корпуса, доступности демонтажа, требованиям чертежа и остаточному ресурсу машины.
- Расточка без добавления материала подходит только при допустимом изменении размера; при значительном износе требуется восстановление слоя или установка ремонтного элемента.
- Результат оформляют документально: карта дефектации, исходные и итоговые замеры, примененная технология и ссылка на требования производителя.
Что ремонтируют в посадочных местах корпусов ОПУ
ОПУ, или опорно-поворотное устройство, связывает неподвижную и поворотную части машины. В кранах, экскаваторах, манипуляторах и другой тяжелой технике этот узел воспринимает осевые нагрузки, радиальные усилия и опрокидывающий момент. Само ОПУ имеет кольца и дорожки качения, но посадочные места корпуса относятся к сопрягаемым поверхностям рамы, корпуса или поворотной платформы.
Если посадочная поверхность имеет износ, овальность, перекос или локальные раковины, нагрузка перестает распределяться равномерно. Возникают зоны повышенного давления, растет биение, смещается крепеж, ускоряется износ дорожек качения и повышается риск разрушения болтового соединения. Поэтому ремонт корпуса ОПУ рассматривают вместе с проверкой прилегания и базирования, но не смешивают с ремонтом самих колец ОПУ.
Диагностика перед ремонтом
Диагностика нужна для ответа на три вопроса: можно ли ремонтировать корпус, каким способом восстанавливать посадочное место и какие параметры контролировать после обработки. Осмотр начинают с очистки поверхности от смазки, коррозионных продуктов и загрязнений, иначе мелкие трещины и следы проворачивания могут быть пропущены.
В типовой дефектации проверяют визуальные дефекты, размеры посадки, отклонение от круглости или плоскостности, торцевое и радиальное биение, соосность сопрягаемых поверхностей, состояние резьбовых отверстий и зон крепления. Также проверяют плоскость прилегания ответной детали: восстановление геометрии корпуса ОПУ не даст результата, если сопрягаемая поверхность остается перекошенной или поврежденной.
Для трещин и скрытых дефектов применяют неразрушающий контроль: капиллярный, магнитопорошковый, ультразвуковой или другой метод, допустимый для материала корпуса. Результаты измерений заносят в карту дефектации, чтобы ремонт посадочного места ОПУ был привязан к фактической геометрии, а не только к визуальной оценке.
Если дефектоскопия выявила трещины в силовой зоне корпуса, простая расточка или заполнение дефекта композицией не считаются полноценным ремонтом. Сначала оценивают развитие трещины, возможность сварочного ремонта, влияние на прочность и требования производителя машины.
Типовые повреждения посадочных поверхностей
| Повреждение | Возможные причины | Влияние на узел |
|---|---|---|
| Равномерный износ | Длительная работа, микроперемещения, недостаточная жесткость сопряжения | Увеличение зазора, ухудшение прилегания, рост биения |
| Задиры и наволакивание | Проворачивание, загрязнение, локальная перегрузка, нарушение монтажа | Неровное распределение нагрузки, риск повреждения кольца ОПУ |
| Коррозия и раковины | Влага, агрессивная среда, нарушение консервации | Снижение площади контакта, очаги усталостного разрушения |
| Наклеп и пластическая деформация | Ударные нагрузки, превышение допустимого момента, ослабление крепежа | Нарушение плоскостности, перекос опорно-поворотного устройства |
| Выкрашивание | Циклические нагрузки, дефекты материала, локальное перенапряжение | Потеря опорной площади, ускоренное развитие повреждения |
| Трещины | Усталость, сварочные напряжения, перегрузка, дефекты литья или сварки | Ограничение или запрет восстановления без отдельной прочностной оценки |
| Овальность, конусность, неплоскостность | Деформация корпуса, ошибка базирования, неравномерный износ | Нарушение соосности, неравномерная затяжка и перегрузка крепежа |
Критерии выбора способа восстановления
Технологию ремонта посадочных мест корпусов ОПУ не выбирают только по глубине износа. Важны площадь повреждения, материал корпуса, доступ к поверхности, возможность термического воздействия, требуемая точность, условия эксплуатации и допустимость изменения номинального размера. Отдельно проверяют, допускает ли производитель ремонтную посадку, втулку, наплавленный слой или полимерное восстановление.
Когда достаточно обработки
Механическая обработка без добавления материала возможна, если дефектный слой небольшой, после расточки сохраняется допустимый размер сопряжения, а изменение посадки можно компенсировать конструктивно или монтажно.
Когда нужен восстановленный слой
Наплавка, напыление или втулка рассматриваются при заметной потере размера, локальных выбоинах, коррозионных раковинах и необходимости вернуть исходную геометрию без чрезмерного съема основного металла.
Когда ремонт сомнителен
Если корпус имеет развитые трещины, остаточные деформации силовых элементов, разрушенные крепежные зоны или недопустимое отклонение баз, восстановление посадочной поверхности может не устранить первопричину отказа.
Что влияет на ресурс
Ресурс зависит от жесткости корпуса, качества базирования, подготовки поверхности, свойств восстановленного слоя, точности финишной обработки и правильной сборки ОПУ с контролем моментов затяжки.
Основные методы ремонта
| Метод | Где применим | Ограничения |
|---|---|---|
| Расточка, обточка, шлифование без добавления материала | Небольшие задиры, выравнивание геометрии | Меняет размер посадки; требует проверки сопрягаемых деталей и допустимого припуска |
| Механическая обработка под ремонтный размер | Случаи, когда документация допускает изменение посадки и подбор ответной детали или компенсационного элемента | Нельзя применять без проверки чертежа, крепежа, прилегания и сборочной совместимости |
| Наплавка с последующей обработкой | Средний и значительный износ, локальные выбоины, восстановление металлического слоя | Тепловые деформации, остаточные напряжения, необходимость подогрева и контроля межслойной температуры |
| Газотермическое напыление | Восстановление слоя ограниченной толщины, повышение износостойкости при корректной подготовке | Критична адгезия; слой не должен работать как замена прочного несущего металла без расчета |
| Ремонтные втулки или кольца | Внутренние посадки, крупный износ, необходимость стабильной геометрии | Нужны место под установку, надежная фиксация, расчет натяга и проверка напряжений |
| Полимерные композиции | Заполнение неровностей, восстановление прилегания при умеренных нагрузках и допустимой температуре | Ограничены температурой, толщиной слоя, подготовкой поверхности, долговременной стабильностью и ремонтопригодностью |
| Комбинированная схема | Сложные повреждения: наплавка или втулка плюс финишная расточка и контроль | Требует строгой последовательности операций и промежуточных измерений |
Технологическая последовательность работ
Практический ремонт обычно строят поэтапно. Сначала корпус очищают, демонтируют мешающие элементы, фиксируют исходное состояние и выбирают технологические базы. Для крупногабаритных корпусов важно, чтобы базирование отражало рабочее положение узла, а не только удобство установки на станок или мобильное расточное оборудование.
Мобильная расточка применяется, когда корпус трудно или нецелесообразно перевозить на стационарный станок. В этом случае особенно важны жесткость установки, привязка к рабочим базам и контроль деформации от закрепления: крупная корпусная деталь может изменить форму уже из-за неправильной схемы опор и зажимов.
- Подготовка: очистка, маркировка, защита резьбовых и сопряженных зон, проверка документации.
- Базирование: установка корпуса по технологическим или конструкторским базам, контроль устойчивости и деформаций от зажима.
- Удаление дефектного слоя: черновая расточка, зачистка трещин только после дефектации, раскрытие раковин до стабильного металла.
- Восстановление материала: наплавка, напыление, установка втулки или нанесение композиции при необходимости.
- Промежуточный контроль: проверка припуска, отсутствия новых дефектов, геометрии после термического воздействия.
- Финишная обработка: чистовая расточка, шлифование, притирка или другая операция по требуемой шероховатости.
- Очистка и консервация: удаление абразива, стружки, остатков флюса, пыли и технологических материалов.
- Итоговый контроль: измерение размеров, биения, соосности, прилегания и оформление результатов.
Механическая обработка и припуски
Расточку применяют для внутренних цилиндрических посадочных поверхностей, обточку для наружных, шлифование и притирку для получения требуемой шероховатости и прилегания. Режимы резания назначают по материалу корпуса, жесткости установки, диаметру, инструменту и требуемой точности. Для крупного диаметра ОПУ частота вращения обычно получается невысокой, поэтому особенно важны жесткость системы и плавность подачи.
Kиз = |Dизм − Dном| / Dном × 100%
Относительный износ показывает, насколько измеренный размер отличается от номинального. Dизм: фактический диаметр после эксплуатации, Dном: размер по чертежу или документации. Формула пригодна для предварительной оценки и не заменяет анализ формы поверхности.
V = π × D × n / 1000
V: скорость резания, м/мин; D: диаметр обработки, мм; n: частота вращения, об/мин. Зависимость используют для проверки выбранного режима расточки.
n = 1000 × V / (π × D)
Формула позволяет оценить частоту вращения шпинделя для заданной скорости резания и диаметра. Фактический режим уточняют по паспорту оборудования, инструменту и устойчивости обработки.
Z = hдеф + hф + hрез
Z: общий припуск на восстановление и обработку; hдеф: глубина удаляемого дефектного слоя; hф: припуск на финишную обработку; hрез: технологический резерв на погрешность восстановления. Значения задают по дефектации и технологии, а не универсальным нормативом.
Δкр = (Dmax − Dmin) / 2
Оценка отклонения от круглости по нескольким диаметральным измерениям применима как упрощенный контроль. Для ответственных поверхностей используют методику и средства измерения, указанные в технологической документации.
Ограничения технологий восстановления
Наплавка дает прочный металлический слой, но вносит тепло. Перегрев может изменить геометрию корпуса, вызвать остаточные напряжения и потребовать дополнительной правки или термообработки. Для ответственных корпусов важны предварительный подогрев, послойность, контроль межслойной температуры и достаточный припуск под финишную расточку.
Напыление чувствительно к подготовке поверхности: нужна чистота, заданная шероховатость, отсутствие масла, влаги и рыхлой коррозии. Полимерные композиции также требуют адгезионной подготовки и не должны применяться там, где температура, контактное давление или толщина слоя выходят за пределы материала. Ремонтные втулки требуют расчета посадки и проверки, что ослабление корпуса после расточки не станет новой причиной отказа.
Любой метод восстановления должен оставлять поверхность пригодной для повторного контроля и будущего ремонта. Слой, который невозможно надежно измерить, обработать или проверить на дефекты, повышает технологический риск.
Контроль геометрии посадочного места после ремонта
| Параметр | Как контролируют | Что подтверждает |
|---|---|---|
| Размер посадки | Нутромеры, микрометры, КИМ, специальные шаблоны | Соответствие чертежу, карте допуска или ремонтному размеру |
| Круглость, цилиндричность, плоскостность | Индикаторный контроль, координатные измерения, поверочные базы | Отсутствие перекоса и локальных провалов |
| Биение и соосность | Индикаторы, центровка, контроль относительно базовых поверхностей | Корректное положение ОПУ после установки |
| Шероховатость | Профилометр или метод, заданный технологией | Условия прилегания и стабильность сопряжения |
| Твердость восстановленного слоя | Твердомер по применимой методике | Совместимость слоя с нагрузкой и последующей обработкой |
| Трещины и скрытые дефекты | Капиллярная, магнитопорошковая, ультразвуковая дефектоскопия | Отсутствие недопустимых дефектов после восстановления |
| Прилегание | Контроль пятна контакта, щупы, сборочная проверка | Равномерную передачу нагрузки на корпус |
Итоговый комплект документов обычно включает карту дефектации, схему базирования, исходные и окончательные замеры, описание примененной технологии, параметры финишной обработки и заключение контроля. Для ответственного оборудования эти данные важны не меньше самой обработки: без них невозможно оценить повторяемость ремонта и причины возможного последующего износа.
Контроль восстановленной поверхности

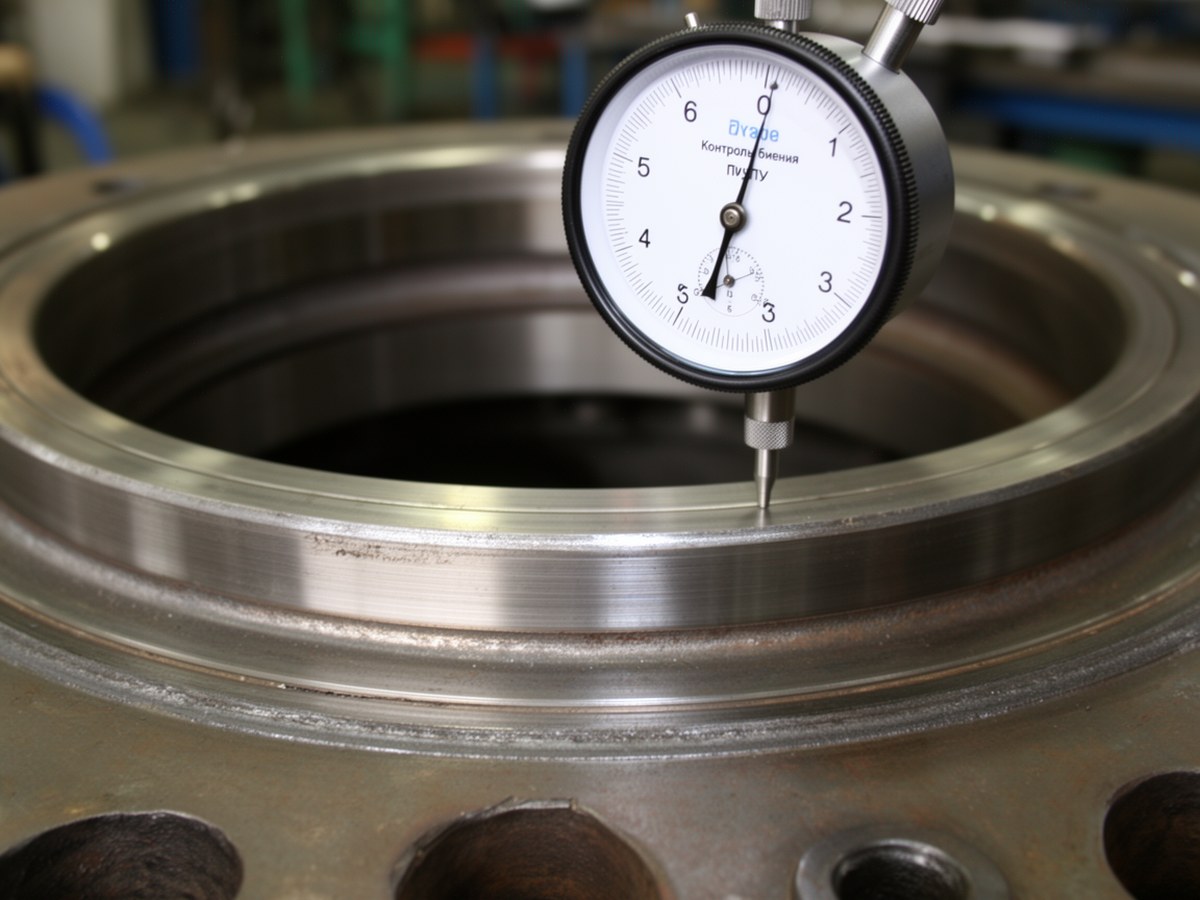

Изображение уместно рядом с разделом о проверке биения, соосности и итоговой геометрии.
Типичные ошибки
- Начинать восстановление посадочной поверхности без дефектоскопии трещин и проверки крепежных зон.
- Базировать корпус по случайно удобной поверхности, а не по технологически обоснованным базам.
- Закреплять крупногабаритный корпус так, что зажимы или опоры деформируют посадочную зону во время обработки.
- Снимать лишний металл при расточке, не проверив допустимость ремонтного размера.
- Оставлять слишком малый припуск после наплавки или напыления, из-за чего финишная обработка вскрывает дефектный слой.
- Перегревать корпус при наплавке и не контролировать деформации после охлаждения.
- Применять полимерные композиции без учета температуры, давления, толщины слоя и подготовки поверхности.
- Игнорировать состояние болтов, резьбы, опорных площадок и моменты затяжки при обратной сборке.
- Собирать узел без повторного контроля биения, соосности и фактического прилегания ОПУ к корпусу.
Когда ремонт целесообразен
Восстановление оправдано, если корпус сохраняет прочность, дефекты локализованы, геометрию можно вернуть в допуск, а выбранная технология совместима с условиями работы ОПУ. Также учитывают доступность демонтажа, сроки простоя, наличие ремонтных размеров, состояние сопряженных деталей и остаточный ресурс машины.
Замена корпуса или конструктивная доработка предпочтительнее, если повреждение связано не только с посадочной поверхностью, а с общей потерей жесткости, систематическим ослаблением крепежа, трещинами в силовой зоне или повторяющимся перекосом. В таких случаях ремонт посадочного места без устранения причины приведет к быстрому повторению дефекта.
