Шум подшипникового узла формируется несколькими источниками. Сепаратор (клетка) может заметно менять виброакустику, но его вклад корректно оценивают только вместе с дорожками качения, смазкой, посадками, соосностью и режимом работы.
Коротко главное
- dn-фактор подшипника (d_m × n) используют как ориентир режима, а не как универсальный норматив.
- Для звукового давления применяют 20·log10(p2/p1), а для мощности используют 10·log10(P2/P1).
- Полимерные сепараторы нередко работают тише, но чувствительны к температуре, влаге, ползучести и старению.
- Приемка малошумных подшипников должна включать пороги по полосам и пикам, а также допустимый разброс внутри партии.
Область применения и термины
Для первичной оценки высокоскоростного режима применяют dn-фактор подшипника:
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
где d_m, средний диаметр подшипника (мм), n, частота вращения (об/мин).
Ориентиры по dn удобны для предварительного выбора, но не являются универсальным стандартом. Границы зависят от типа подшипника (шариковый/роликовый), класса точности, типа смазки, температуры, преднатяга подшипника и радиального зазора подшипника.
| Класс узла | Ориентир по dn | Комментарий |
|---|---|---|
| Общее машиностроение | До ~300 000 | Чаще доминируют геометрия и монтаж. |
| Переходная зона | ~300 000–800 000 | Растет чувствительность к материалу и геометрии сепаратора. |
| Выраженно высокоскоростной режим | Выше ~800 000 | Критичны масса сепаратора, демпфирование, смазка и тепловой режим. |
Где сепаратор вносит вклад в общий шум
| Источник | Типичный вклад | Примечание |
|---|---|---|
| Дорожки и тела качения | Часто базовый фон | Влияют волнистость, шероховатость, класс точности. |
| Смазка | От умеренного до доминирующего | Вязкость, аэрация, деградация меняют спектр. |
| Посадки и соосность | От умеренного до высокого | Перетяг, перекос, биение усиливают возбуждение. |
| Сепаратор | От малого до значимого | Особенно заметен при высоком dn и в акустически чувствительных узлах. |
Механизмы шума, связанные с сепаратором
- Удары и микроскольжение в гнездах, добавляют широкополосную составляющую.
- Контакт по направляющей (направляемый по внутреннему кольцу / по наружному кольцу), чувствителен к смазочной пленке и шероховатости.
- Дисбаланс и локальная нежесткость, усиливают тональные компоненты и гармоники.
Для привязки оборотов к спектру используют: f_r = n / 60.
Типовые спектральные признаки для диагностики: рост широкополосного фона и боковых полос чаще указывает на проблемы контактов сепаратора; выраженный рост высокочастотного шума без стабильных тональных линий чаще связан со смазкой; усиление 1× и кратных с механическими резонансами часто связано с посадками и перекосом.
Материалы сепараторов: преимущества и ограничения
| Материал | Демпфирование | Термостойкость | Риски во времени |
|---|---|---|---|
| Сталь | Низкое | Высокая | Большая масса, меньше внутреннего демпфирования. |
| Латунь | Ниже среднего/среднее | Высокая | Масса выше полимеров. |
| Полиамид | Высокое | Средняя | Влагопоглощение, ползучесть, термоокислительное старение. |
| PEEK | Высокое | Высокая для полимеров | Требует точного контроля допусков и режима. |
| Фенольные/текстолит | Высокое | Средняя | Чувствительность к среде и режиму смазки. |

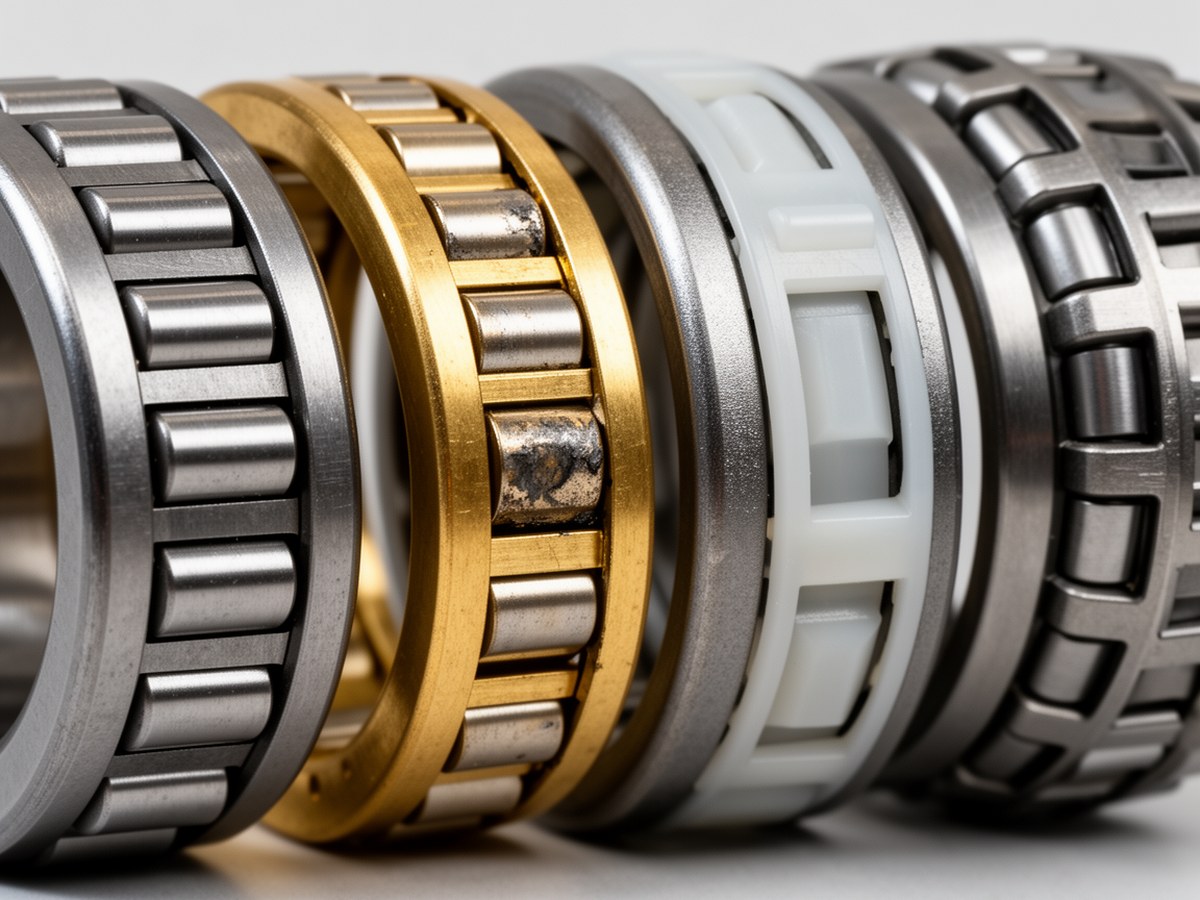

Инженерное сравнение материалов сепаратора
Разместить перед таблицей материалов для визуальной привязки к разделу.
Испытания и приемка: минимально применимый формат
Сравнение вариантов выполняют только при повторяемых условиях: одинаковые посадки, смазка, температура, преднатяг, цикл раскрутки и оснастка. Для диагностики обязателен спектральный анализ вибрации подшипников вместе с акустическим измерением.
Корректные формулы для дБ:
для уровней звукового давления,
ΔL_W = 10 × log10(P2 / P1)для мощности.
Пример формата критериев приемки (шаблон, не универсальный норматив):
| Метрика | Пример критерия |
|---|---|
| Общий уровень звукового давления | Не выше эталона более чем на +2 дБ при контрольной скорости. |
| 1/3-октавные полосы | В критичных полосах не выше эталона более чем на +3 дБ. |
| Тональные пики | Пик на частоте вращения и гармониках не превышает заданный лимит (например, +6 дБ к локальному фону). |
| Разброс партии | P95-P5 по ключевой метрике не более 4 дБ при одинаковом стенде и смазке. |
Критерии выбора и границы эффекта
Выбор сепаратора делают по матрице dn × температура × смазка × ресурс. Для малошумных подшипников эффект от смены сепаратора часто теряется, если не нормализованы посадки, соосность, преднатяг и чистота сборки.
Типовые ошибки внедрения
- Перетяг посадки и деформация колец.
- Несоосность и перекос.
- Неверный преднатяг подшипника или радиальный зазор.
- Неподходящая смазка по вязкости/объему/температуре.
- Загрязнение и абразивный износ.
Практический порядок проверки: 1) посадки и соосность, 2) смазка и температура, 3) затем сравнение конструкций и материалов сепаратора.
