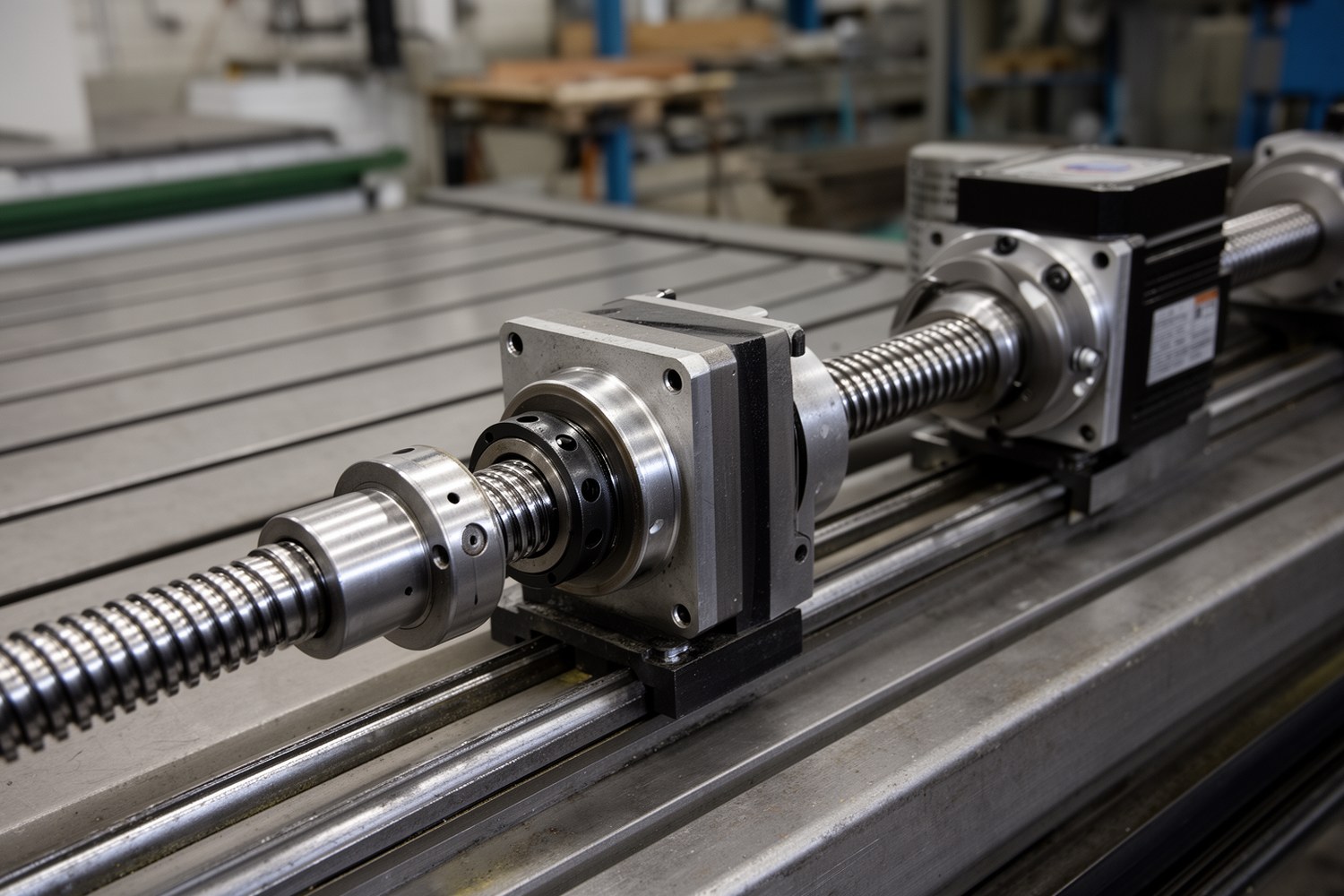

Если задача звучит как «как подобрать сервопривод для координатного стола», сначала фиксируют входные данные и цикл движения, затем считают момент, скорость и инерцию, после чего проверяют пиковый и длительный режимы. Сервопривод рассматривают как систему: серводвигатель для координатного стола, драйвер и обратная связь.
- Линейные и угловые величины не смешивают: Н, м/с, м/с² отдельно от Н·м, рад/с, рад/с².
- Проверка включает M_peak, RMS момент сервопривода, точность, повторяемость и устойчивость.
- Для выбора важны не только мотор и драйвер, но и передача, люфт, жесткость и схема обратной связи.
Область применения и исходные допущения
Методика подходит для осей с ШВП, ремнем, рейкой, а также для linear/direct drive. Формулы ниже ориентированы на этап подбора и верификации типоразмера.
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex NBU 15, 1 кг12 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг17 950 ₽ Без НДС
Входные данные для расчета (чек-лист)
| Группа | Параметр | Обозначение | Единица |
|---|---|---|---|
| Нагрузка | Подвижная масса | m | кг |
| Кинематика | Ход, скорость, ускорение | L, v_max, a_max | м, м/с, м/с² |
| Передача | Шаг/эквивалент перемещения за оборот, передаточное отношение, КПД | p, i, η | м/об, –, – |
| Сопротивления | Трение и технологическая сила | F_сопр | Н |
| Цикл | Длительности участков и уровни момента | t_k, M_k | с, Н·м |
| Качество | Точность и повторяемость | - | мм, мкм |
Ключевая ошибка при выборе привода для стола, неполный цикл движения. Без t_k невозможно корректно оценить тепловой режим.
Алгоритм подбора
Схема фиксирует порядок шагов от ТЗ до валидации.
Кинематика оси: связь линейных и угловых параметров
Для винтовой передачи: r_eq = p/(2π).
Проверка критической скорости ШВП
Требуемая скорость винта должна иметь запас относительно критической частоты вращения (по паспорту винта и схеме опор). На практике используют запас 20-30%: рабочая скорость винта ниже 0.7-0.8 от критической.
Расчет сил, моментов, скорости и мощности
Границы применимости: это одномассовая модель. Если выражены упругость передачи, длинный винт, высокий люфт, резонансы в зоне рабочих частот, модель уточняют до двухмассовой и проверяют частотную характеристику сервосистемы.
Вертикальные оси: гравитационная нагрузка, удержание, тормоз и безопасный останов
Для вертикальной оси гравитация входит в постоянную составляющую нагрузки. При подъеме и спуске знаки сил различаются, расчет делают для обоих направлений.
Проверяют достаточность удерживающего момента при нулевой скорости, наличие тормоза на оси и безопасное состояние при отключении питания (управляемое торможение, затем механическое удержание).
Приведение инерции и динамическая совместимость
Подбор сервомотора по инерции обычно ориентируют на диапазоны: 1…5 для динамичных осей, 5…10 для умеренной динамики, выше 10, зона повышенного риска колебаний и сложной наладки.
RMS и тепловой режим
Условие длительной работоспособности: M_RMS не превышает длительно допустимый момент с учетом температуры шкафа, высоты установки и режима охлаждения.
Паспортные параметры двигателя и драйвера: что проверять
| Параметр | Что означает | Как использовать в проверке |
|---|---|---|
| Номинальный момент | Длительный режим | Сравнить с M_RMS |
| Пиковый момент | Кратковременная перегрузка | Сравнить с M_peak и временем перегрузки |
| Base speed | Граница паспортной зоны момента | Проверить n_max и запас по скорости |
| Тепловые условия | Допустимая температура/охлаждение | Уточнить де-рейтинг |
Выбор типа привода и передачи
AC servo, универсальный вариант для большинства задач. Linear motor дает максимум динамики и исключает передачу. Direct drive снижает люфт при высокой жесткости конструкции. Передачу выбирают по люфту, крутильной жесткости, КПД и требуемой скорости.
Обратная связь и точность
Моторный энкодер контролирует вал, но не компенсирует люфт и упругость передачи. Линейная шкала измеряет фактическое положение стола и обычно нужна для высокой точности на длинных ходах.
Пусконаладка контуров управления: минимальная безопасность
Перед тюнингом обязательны: проверка E-stop/STO, аппаратные и программные лимиты хода, корректная референция, ограничение скорости и момента для первого запуска.
Последовательность: токовый контур, скоростной, позиционный. Первые тесты выполняют на малой скорости и малом ускорении, с контролем температуры, вибрации и направления перемещения.
Короткий чек-лист перед финальным утверждением типоразмера
- M_peak проходит с учетом времени перегрузки.
- M_RMS проходит по длительному режиму.
- n_max и base speed согласованы.
- J_наг/J_дв в рабочем диапазоне.
- Критическая скорость ШВП не превышается.
- Точность и повторяемость подтверждены измерениями.
- Логика безопасного останова оси проверена.
Расчетный пример (сокращенный)
Горизонтальная ось, ШВП: m=80 кг, p=0.01 м/об, η=0.9, i=1, v_max=0.5 м/с, a_max=3 м/с², F_тр=120 Н, J_дв=0.00035 кг·м².
r_eq=0.00159 м; n_max=3000 об/мин; ε_дв=1887 рад/с²; J_наг=0.000202 кг·м²; J_Σ≈0.000552 кг·м²; M_дин≈1.04 Н·м; M_стат≈0.21 Н·м; M_треб≈1.25 Н·м. Далее проверяют RMS момент сервопривода по фактическому циклу.
