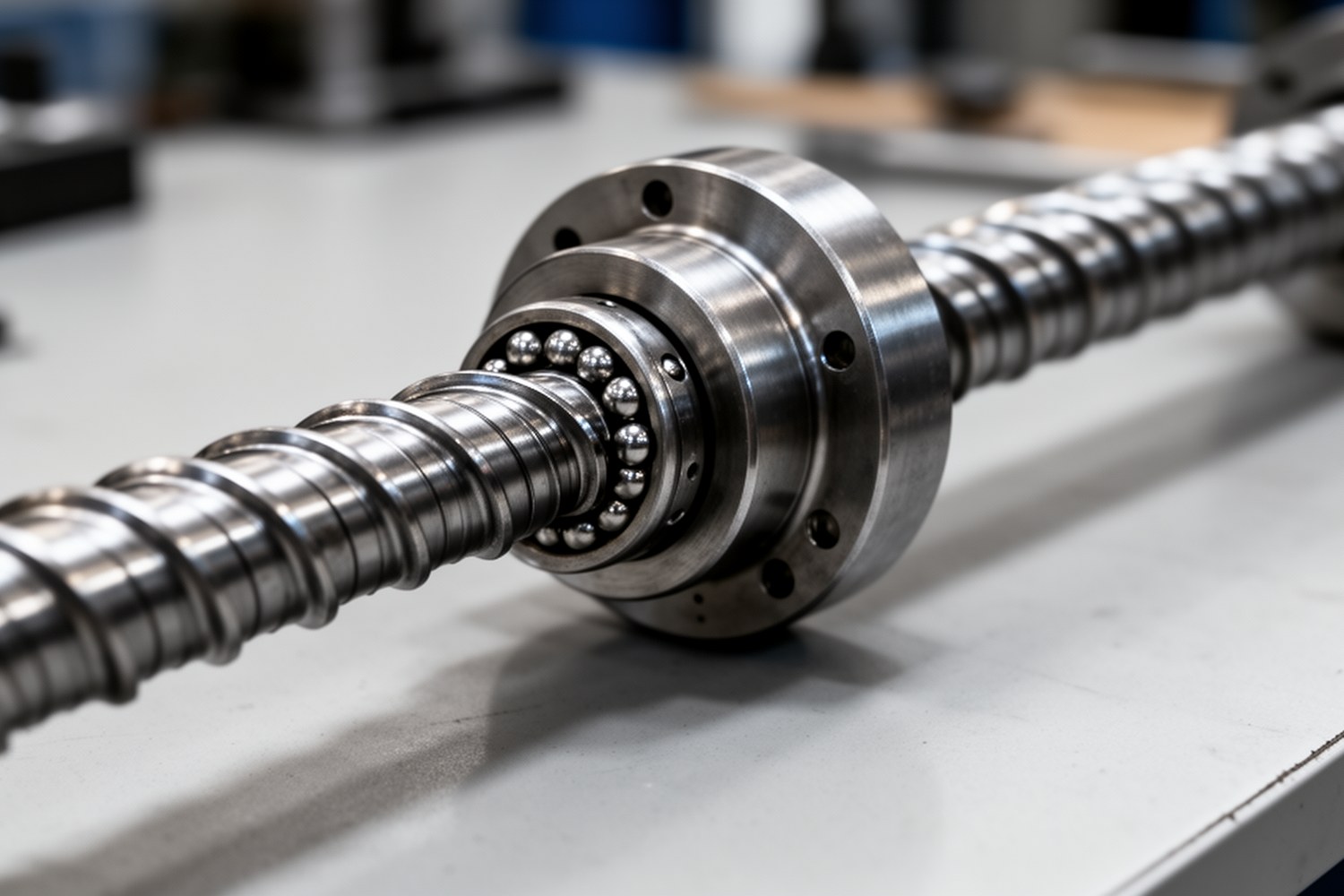

Шарико-винтовая передача (ШВП)

Шарико-винтовая передача (ШВП) представляет собой высокоточный линейный привод, преобразующий вращательное движение в поступательное с минимальными потерями на трение. В отличие от классической передачи «винт-гайка скольжения», в ШВП взаимодействие между винтом и гайкой происходит через промежуточные тела качения (стальные шарики). Такое конструктивное решение повышает коэффициент полезного действия и обеспечивает плавность хода при высокой точности позиционирования.

Кинематика: преобразование вращения в линейное перемещение через трение качения.
КПД: от 90% до 98%.
Точность: до ±3 мкм на 300 мм хода (для класса C0).
Нагрузка: высокая динамическая грузоподъемность при компактных габаритах.

Принцип работы и кинематика ШВП

В основе работы ШВП лежит непрерывная циркуляция стальных шариков по винтовым канавкам на поверхности ходового винта и внутренней стороне гайки. При вращении винта шарики перекатываются по канавкам и толкают гайку в осевом направлении. Достигнув конца рабочей зоны, они возвращаются в начало цикла через специальный канал рециркуляции.

Купить по теме

Molykote 111, 1 кг
11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote 33 Medium, 1 кг
5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка
21 000 ₽ Без НДС
KLUBER Isoflex NBU 15, 1 кг
12 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг
17 950 ₽ Без НДС

Замена трения скольжения на трение качения снижает коэффициент трения до значений 0,003–0,005. Это практически полностью исключает эффект прерывистого движения (stick-slip) на малых скоростях. Такое свойство необходимо станкам с ЧПУ и прецизионному оборудованию.

Конструктивные особенности

Основными элементами узла выступают ходовой винт, гайка, тела качения и система их возврата.

Профиль резьбы

В современных ШВП наиболее распространен профиль канавки типа «готическая арка». В отличие от полукруглого профиля, готическая арка имеет небольшой зазор в вершине. Она обеспечивает двухточечный или четырехточечный контакт шарика с дорожкой качения. Угол контакта обычно составляет 45°. Подобная геометрия позволяет воспринимать осевые и радиальные нагрузки при минимальном осевом люфте.

Системы рециркуляции шариков

Для непрерывного движения шариков гайка оснащается системой возврата двух основных типов:

Наружная циркуляция: шарики возвращаются через специальные трубки на внешней стороне гайки. Вариант подходит для крупногабаритных винтов и высоких нагрузок.
Внутренняя циркуляция: возврат осуществляется через специальные вкладыши (дефлекторы) внутри тела гайки. Конструкция получается компактной и работает с меньшим уровнем шума.

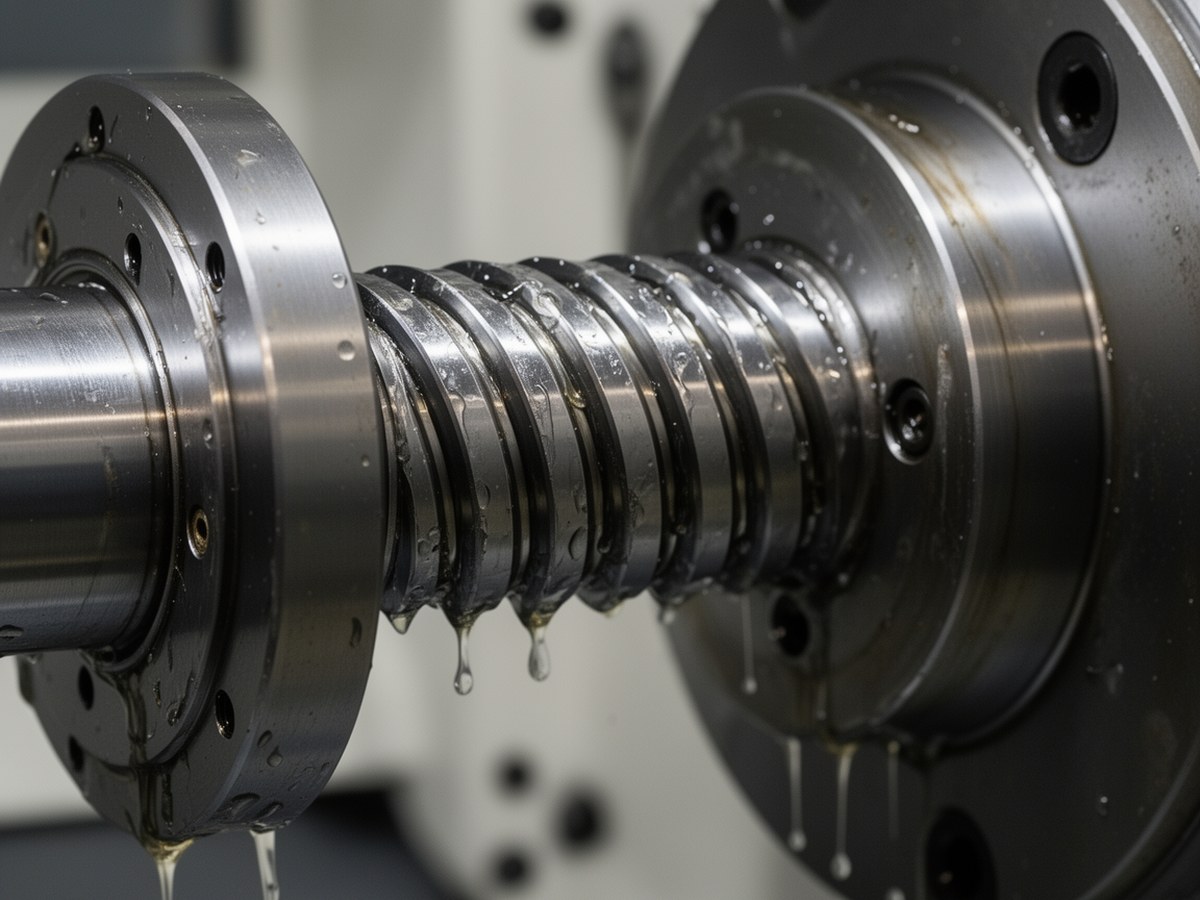

ШВП установленная в станке с ЧПУ — ШВП в составе линейного модуля.

Преднатяг и жесткость системы

Для устранения осевого зазора (люфта) и повышения жесткости передачи в ШВП создается предварительный натяг. Он вызывает упругую деформацию в точках контакта шариков с дорожками качения. Это предотвращает появление зазора при приложении внешней нагрузки.

Основные способы создания преднатяга:

Использование двойной гайки: две гайки устанавливаются на винт, а между ними помещается калиброванное распорное кольцо или тарельчатая пружина. Метод считается самым надежным для высокоточных станков.
Селективный подбор шариков (oversize): в одинарную гайку устанавливаются шарики диаметром чуть больше номинального. Применяется в компактных системах.
Смещение шага резьбы: шаг резьбы в середине одинарной гайки искусственно смещается на величину требуемого натяга.

Внимание: чрезмерный преднатяг вызывает перегрев узла и резкое увеличение момента холостого хода. В результате дорожки качения изнашиваются преждевременно. Величина преднатяга обычно не должна превышать 10% от динамической грузоподъемности (C) передачи.

Технические характеристики и классы точности

Точность ШВП регламентируется международными стандартами ISO 3408 и DIN 69051. Класс точности определяет максимально допустимое отклонение фактического перемещения от номинального на определенной длине (обычно на 300 мм).

Класс точности (ISO/DIN)	Допустимое отклонение на 300 мм (мкм)	Метод изготовления винта	Типичные области применения
C0	± 3,5	Шлифование	Измерительные машины, прецизионные станки
C3	± 8	Шлифование	Станки с ЧПУ, аэрокосмическая техника
C5	± 18	Шлифование / Накатка	Общепромышленное оборудование, ЧПУ фрезеры
C7	± 50	Накатка	Автоматизация, деревообработка, 3D-принтеры
C10	± 210	Накатка	Транспортные системы, подъемники, домкраты

Сравнение ШВП и передачи винт-гайка скольжения

Шарико-винтовая передача (ШВП)

КПД: 90–98%
Трение: Качение
Износ: Минимальный (при наличии смазки)
Люфт: Устраняется преднатягом
Самоторможение: Отсутствует (требуется тормоз)

Трапецеидальный винт (скольжение)

КПД: 30–50%
Трение: Скольжение
Износ: Высокий (зависит от пары трения)
Люфт: Присутствует, увеличивается со временем
Самоторможение: Присутствует (при малых углах подъема)

Инженерные расчеты

При проектировании узлов с использованием ШВП инженеры опираются на несколько базовых расчетов. Они определяют ресурс и эксплуатационные ограничения механизма.

Расчет номинального ресурса

Номинальный ресурс ШВП (L) означает расчетное количество оборотов (в миллионах), которое передача совершит до появления первых признаков усталостного выкрашивания металла на рабочих поверхностях.

Формула расчета ресурса:

L = \left( \frac{C}{F_{eq}} \right)^3 \times 10^6

Где L обозначает номинальный ресурс (оборотов), C соответствует динамической грузоподъемности (Н) из каталога производителя, а F_{eq} является эквивалентной динамической осевой нагрузкой (Н).

Критическая скорость вращения

Длинные винты при высоких скоростях вращения подвержены резонансным изгибным колебаниям (эффект «скакалки»). Максимально допустимая скорость вращения рассчитывается по формуле:

n_{kr} = f \times \frac{d_2}{l_n^2} \times 10^7

Где n_{kr} обозначает критическую скорость (об/мин), f является коэффициентом способа закрепления опор (например, 15,1 для жесткой фиксации с обеих сторон), d_2 соответствует внутреннему диаметру резьбы винта (мм), а l_n обозначает свободную длину винта между опорами (мм).

Связь крутящего момента и осевого усилия

Для подбора шагового или серводвигателя необходимо рассчитать крутящий момент, требуемый для создания заданного осевого усилия.

T = \frac{F \times P}{2 \pi \times \eta}

Где T обозначает крутящий момент (Н·м), F соответствует осевому усилию (Н), P является шагом резьбы (м), а \eta обозначает КПД передачи (обычно 0,9).

Эксплуатация: смазка и защита

ШВП крайне чувствительны к загрязнениям. Попадание пыли или металлической стружки внутрь гайки вызывает заклинивание шариков. Это разрушает систему рециркуляции и ускоряет износ дорожек качения.

Методы защиты:

Установка полимерных или фетровых грязесъемников на торцах гайки.
Использование гофрированных чехлов (сильфонов) или телескопических защитных кожухов для полного закрытия винта.

Смазка:
Для ШВП применяется как пластичная (консистентная), так и жидкая смазка. Выбор зависит от скорости перемещения и рабочих температур. В большинстве случаев используются литиевые смазки с противозадирными (EP) присадками. Смазочная пленка исключает прямой контакт металлических деталей. Она снижает нагрев узла и защищает его от коррозии. Обновление смазки должно проводиться строго в соответствии с регламентом технического обслуживания.
