ШВП (шарико-винтовая передача) это винтовая пара качения, в которой винт и гайка взаимодействуют через шарики с рециркуляцией. По сравнению с парой трения скольжения ШВП обычно имеет более высокий КПД и меньший нагрев, поэтому применяется в станках с ЧПУ, координатных осях и промышленной автоматизации.
Коротко главное
- ШВП преобразует вращение в линейное перемещение за счет трения качения, а не скольжения.
- В большинстве случаев ШВП обратима, самоторможение обычно отсутствует.
- При выборе учитывают ход (lead), диаметр, преднатяг, люфт, класс точности, скорость и расчетный ресурс.
- Катаные винты обычно дешевле, шлифованные обычно точнее по геометрии и фактическому ходу.
- КПД и точность зависят от серии, производителя, преднатяга, смазки и режима работы.
Что такое ШВП и где она применяется
Шарико-винтовая передача работает как узел «винт-гайка» с качением. Шарики катятся по дорожкам винта и гайки, передают осевую силу и возвращаются по каналу рециркуляции.
Типовые применения: оси подач станков, портальные системы, упаковочные и сборочные автоматы, дозирующие и измерительные модули, исполнительные механизмы с повторяемым позиционированием.
Границы применимости важны: в абразивной среде, при редком обслуживании или при требовании самоторможения ШВП может быть не лучшим выбором.
Термины
- Шаг резьбы (p) это расстояние между соседними витками (мм).
- Ход (lead, L) это перемещение гайки за один оборот винта (мм/об), для многозаходной резьбы L = p × z.
- Люфт ШВП это свободный осевой ход при смене направления без управляющего перемещения.
- Преднатяг ШВП это предварительная нагрузка в контактах, уменьшающая люфт и повышающая жесткость.
- Точность позиционирования это отклонение от заданной координаты, повторяемость это разброс при повторных подходах.
Устройство узла ШВП
- Винт с дорожкой качения (катаный или шлифованный).
- Гайка с ответной дорожкой и каналом возврата.
- Шарики селектированного диаметра, формируют контакт и преднатяг.
- Система рециркуляции (внутренний дефлектор, внешняя трубка, торцевой возврат).
- Уплотнения и внешняя защита (щетки, кожух, гофрозащита) от стружки и пыли.
- Опоры винта (фиксирующая и плавающая) с корректным преднатягом подшипников.
- Смазка как обязательный элемент конструкции и ресурса.
Точность оси определяется системой целиком: ШВП, направляющие, опоры, муфта, привод, настройка управления.

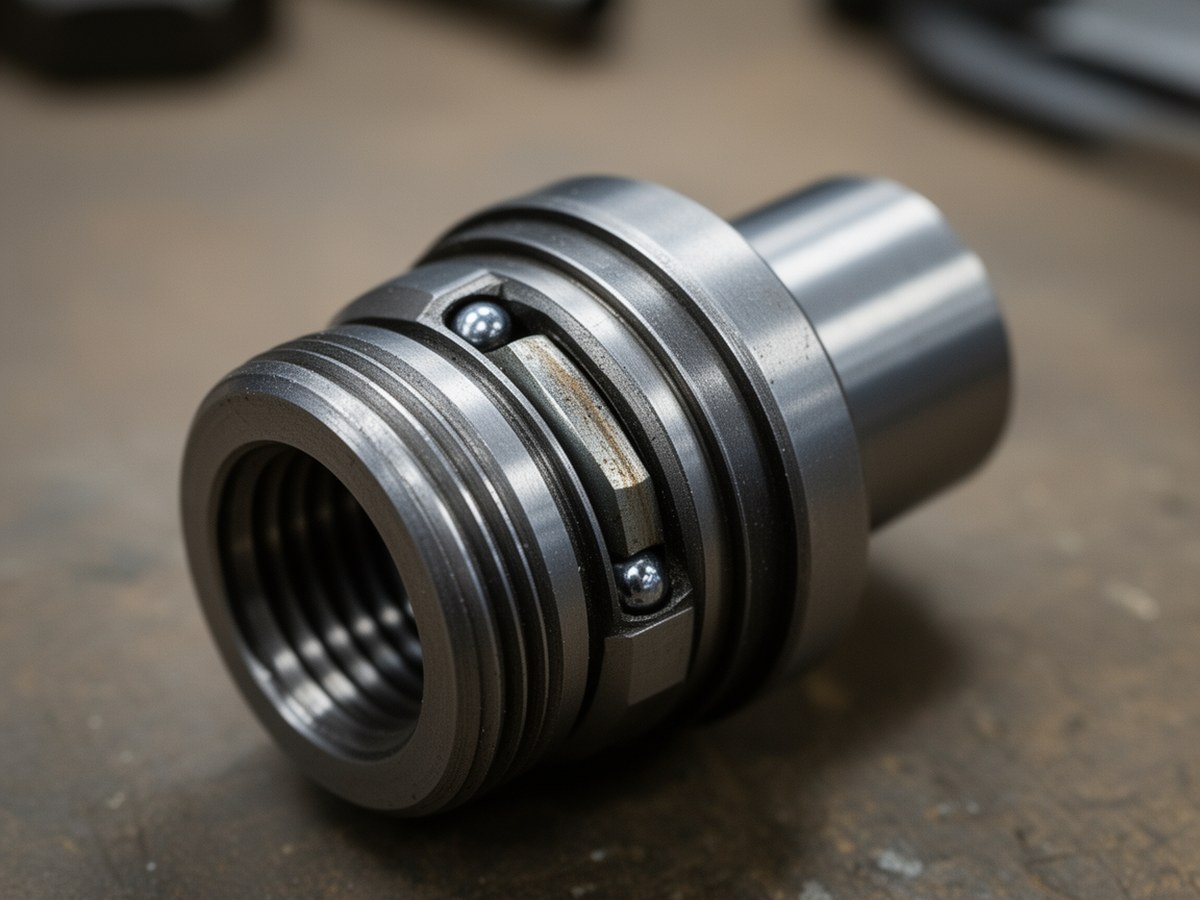

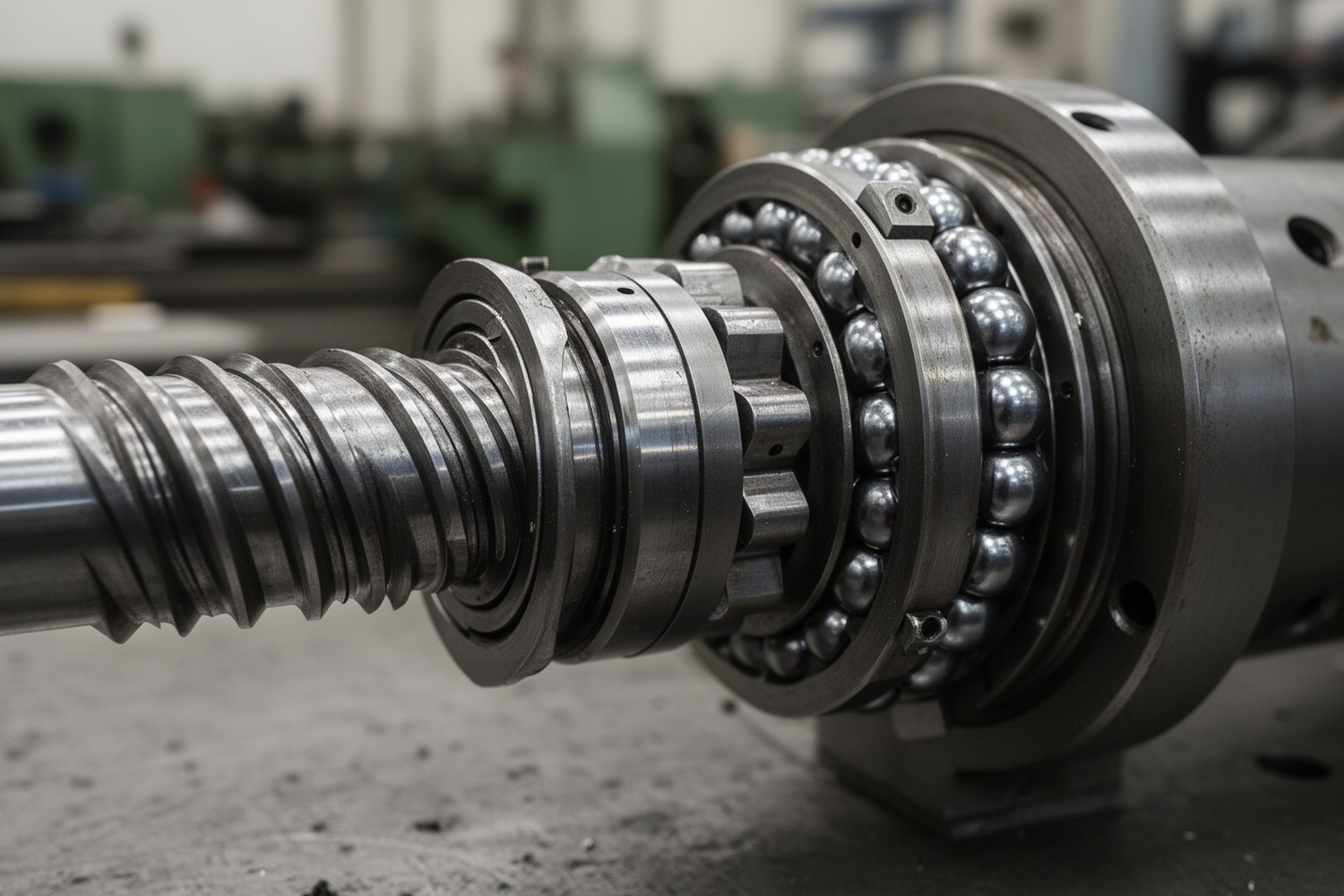

Элементы гайки и рециркуляции
Фото помогает визуально связать описание состава узла с реальной деталью.
Принцип работы и базовые расчетные зависимости
Для расчетов момента в Н·м используйте СИ: ход в м/об, сила в Н, скорость в м/с, частота вращения в об/с.
Связь шага и хода:
L = p × zгде L в мм/об, p в мм, z число заходов.
Переход к СИ для расчета момента:
Lm = L / 1000где Lm в м/об.
Линейное перемещение:
s = N × Lгде s в мм, N в оборотах.
Упрощенная связь осевой силы и крутящего момента:
T ≈ (Fa × Lm) / (2π × η)где T в Н·м, Fa в Н, η КПД.
Скорость и оценка КПД:
v = n × Lm, η ≈ (Fa × v) / (2π × n × T)где v в м/с, n в об/с.
Мини-пример: при Fa=1200 Н, L=10 мм/об (Lm=0,01 м/об), η=0,90 получаем T≈2,12 Н·м. Для скорости v=0,25 м/с нужно n=v/Lm=25 об/с (1500 об/мин).
КПД ШВП и показатели точности обычно указывают диапазонами и обязательно с условиями измерения. Типичные значения зависят от серии, производителя, преднатяга, смазки, температуры и режима.
Из-за высокого КПД обычно присутствует обратимость (backdriving) ШВП. Для вертикальных осей применяют тормоз, балансировку или другую схему удержания нагрузки.
Классификация ШВП
| Признак | Вариант | Особенности | Типичное применение |
|---|---|---|---|
| Изготовление винта | Катаный | Ниже стоимость, обычно выше разброс геометрии | Общепромышленные оси |
| Изготовление винта | Шлифованный | Обычно выше точность шага и профиля | ЧПУ и прецизионные системы |
| Рециркуляция | Внутренний дефлектор | Компактно, меньше выступающих деталей | Ограниченное пространство |
| Рециркуляция | Внешняя трубка | Проще диагностика, обычно больше габарит | Сервисопригодные узлы |
| Рециркуляция | Торцевой возврат | Встречается в быстроходных сериях | Высокие скорости |
| Преднатяг | Без / легкий / средний / повышенный | Компромисс между люфтом, жесткостью, нагревом и потерями | Подбирают по задаче оси |
| Класс точности | ISO 3408 | Оценка отклонения хода (например, мкм/300 мм), обозначения по серии | Нормируемые координатные системы |
Сравнение ШВП и трапецеидальной пары
| Критерий | ШВП (винт-гайка качения) | Трапецеидальная пара (скольжение) | Инженерный вывод |
|---|---|---|---|
| КПД | Обычно выше | Обычно ниже | ШВП выгоднее по мощности и нагреву |
| Люфт и позиционирование | Снижается преднатягом | Компенсация ограничена износом | Для точных осей чаще ШВП |
| Самоторможение | Обычно отсутствует | Часто есть частичное самоторможение | ШВП требует мер удержания |
| Чувствительность к загрязнению | Высокая | Обычно ниже | Для ШВП критична защита |
| Редкое обслуживание и грязная среда | Риск ускоренного износа | Часто переносит условия лучше | Трапецеидальная пара может быть предпочтительнее |
| Стоимость | Выше начальные затраты | Ниже начальные затраты | Выбор зависит от цены ошибки по точности и простою |
Ограничения, монтаж и обслуживание
- Чистота: абразив и стружка ускоряют выкрашивание дорожек.
- Смазка: тип и вязкость выбирают по скорости, нагрузке и температуре, интервалы берут из паспорта серии и уточняют по фактическому циклу.
- Уплотнения: внутренние уплотнения гайки и внешняя защита винта работают совместно.
- Соосность: перекос между осью винта и направляющими создает паразитные нагрузки.
- Пусконаладка: проверяют момент проворачивания, нагрев на рабочем цикле, люфт и состояние уплотнений после теплового прогона.
Типовые отказы ШВП, причины и профилактика
| Симптом | Вероятная причина | Что проверить | Профилактика |
|---|---|---|---|
| Рост шума и вибрации | Загрязнение, деградация смазки | Смазка, уплотнения, наличие абразива | Регламент смазки, усиление защиты |
| Рост люфта | Износ дорожек, потеря преднатяга | Осевой зазор, момент трения | Контроль преднатяга, своевременная замена узла |
| Локальный перегрев гайки | Чрезмерный преднатяг, перекос, неподходящая смазка | Соосность, режим скорости, тип смазки | Корректировка монтажа и режима |
| Выкрашивание дорожек | Перегрузка, ударные режимы | Фактические нагрузки и ускорения | Перерасчет типоразмера, снижение ударов |
| Рывки или заклинивание | Инородные частицы, дефект рециркуляции | Канал возврата, состояние шариков | Чистая сборка, фильтрация смазки, защита от стружки |
Критерии выбора для станков ЧПУ и автоматизации
- Задать профиль нагрузки: Fa, ускорения, рабочий цикл.
- Выбрать ход L по требуемой скорости и разрешению.
- Проверить диаметр по жесткости и критической частоте.
- Выбрать класс точности и оценить требования к повторяемости.
- Назначить преднатяг по целевому люфту и динамике.
- Проверить обратимость для вертикальных осей и схему удержания.
- Выбрать смазку, уплотнения и защиту под среду.
- Подтвердить сервисопригодность и доступность замены.
Нормативный контекст и верификация данных
Для справочной верификации используйте нормативы и паспортные данные серий. Формулировка «ISO 3408 классы точности» на практике обычно означает проверку класса и допуска по документам серии.
- ISO 3408-1: терминология и обозначения шарико-винтовых передач.
- ISO 3408-2: номинальные размеры и ряды параметров.
- ISO 3408-3: условия приемки и точностные показатели.
- Каталоги производителей (например, THK, NSK, HIWIN, Bosch Rexroth): КПД, преднатяг, допустимые скорости, моменты трения и ресурс по конкретным сериям.
- Исторические тезисы: проверять по патентным и отраслевым архивам, так как ранние публикации содержат расхождения по приоритетам и датам.
Краткая история развития
По доступным техническим публикациям концепции винтовых пар качения обсуждались с конца XIX века. Ранние конструкции ограничивались сложностью надежной рециркуляции и стабильного производства.
В середине XX века развитие металлургии, термообработки и точного шлифования улучшило ресурс и повторяемость параметров. Во второй половине XX века, на фоне распространения ЧПУ, ШВП стала стандартным решением для координатных подач.
Современный этап связан с унификацией терминологии и допусков (ISO 3408), а также с повышением требований к скорости, ресурсу и чистоте эксплуатации.
ШВП применяют там, где требования к точности и эффективности оправданы при соблюдении условий монтажа и обслуживания.
