Шарнирный наконечник (шарнирная головка) представляет собой стандартизированный механический узел, состоящий из корпуса с хвостовиком и интегрированного сферического подшипника скольжения. Он передает радиальные, осевые или комбинированные усилия, одновременно компенсируя угловые перекосы и кинематическую несоосность между деталями механизма.
- Основной элемент: сферический подшипник скольжения.
- Корпус: хвостовик с резьбой или под приварку.
- Главная функция: передача движения при наличии пространственных отклонений осей.
Назначение и стандарты
Шарнирные головки служат соединительными элементами рычажных систем, рулевых тяг и пневмоцилиндров. Они исключают изгибающие напряжения в штоках и тягах, предотвращая усталостное разрушение металла.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Геометрические размеры, допуски и технические требования к деталям регламентированы международными стандартами:
- ISO 12240-4: современный международный стандарт, описывающий размеры и допуски для шарнирных наконечников.
- DIN 648: исторический немецкий стандарт (заменен на ISO 12240-4, однако маркировка по DIN до сих пор широко используется в каталогах производителей).
Шарнирный наконечник является узлом в сборе. Его не следует путать с шарнирным подшипником, который выступает лишь внутренним рабочим элементом (вставкой), обеспечивающим подвижность.
Конструкция и типы хвостовиков

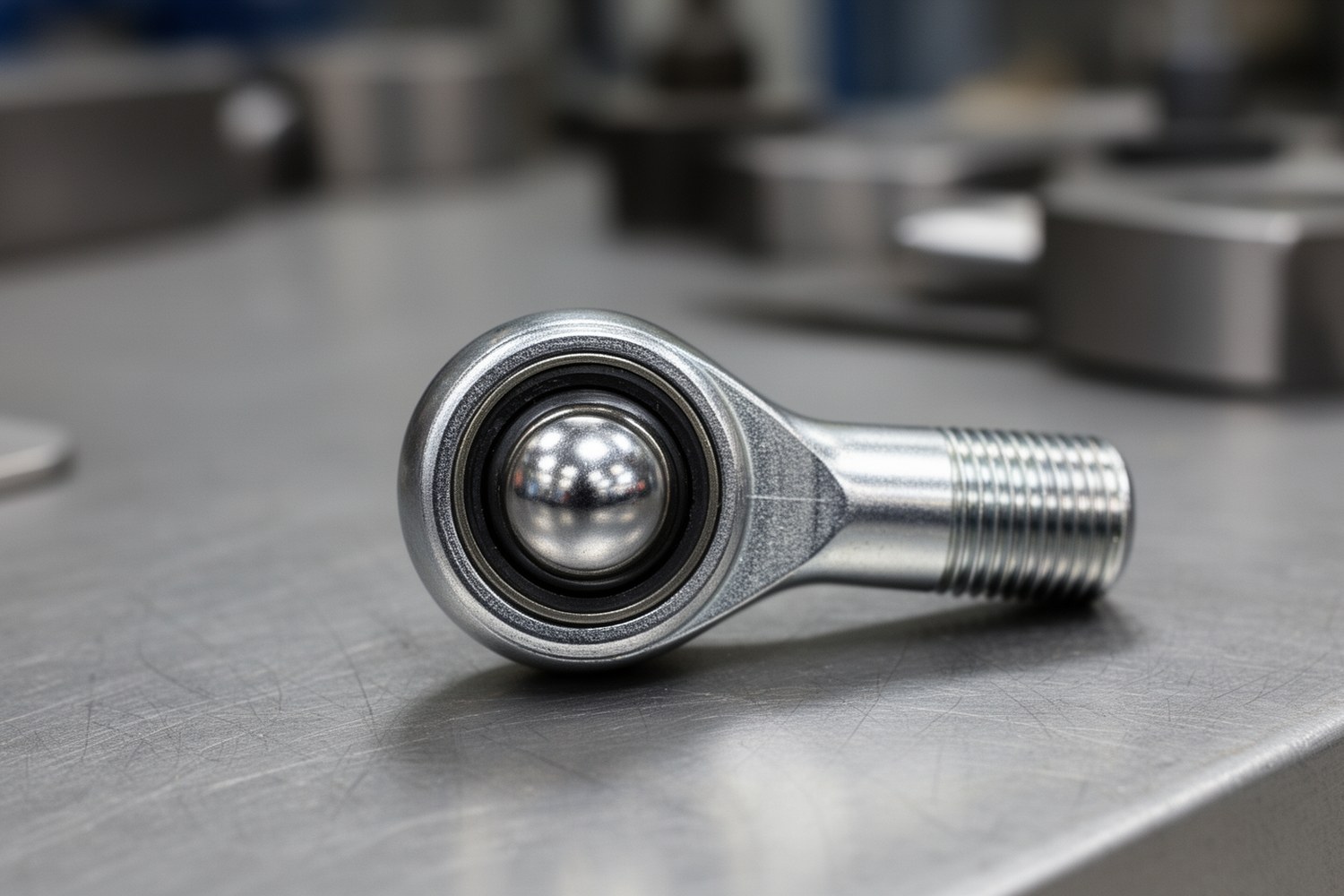

Узел включает прочный стальной корпус (хвостовик) и установленный в его проушину сферический подшипник скольжения. В зависимости от типа обслуживания в конструкцию добавляют пресс-масленку для подачи смазочного материала.
| Тип хвостовика | Конструктивные особенности | Назначение и монтаж |
|---|---|---|
| С внутренней резьбой | Корпус имеет цилиндрическое отверстие с нарезанной резьбой (мама). | Накручивается на шток пневмоцилиндра или резьбовую тягу. |
| С наружной резьбой | Корпус выполнен в виде стержня с резьбой (папа). | Вкручивается в глухое или сквозное резьбовое отверстие сопрягаемой детали. |
| Под сварку | Гладкий цилиндрический или прямоугольный хвостовик без резьбы. | Приваривается непосредственно к конструкции (часто используется в гидроцилиндрах тяжелой техники). |
Резьбовые хвостовики выпускаются с правой и левой резьбой. Использование тяги, на одном конце которой установлен наконечник с правой резьбой, а на другом с левой (по принципу талрепа), позволяет плавно регулировать межосевое расстояние механизма простым вращением самой тяги без демонтажа узлов.
Разновидности резьбовых хвостовиков

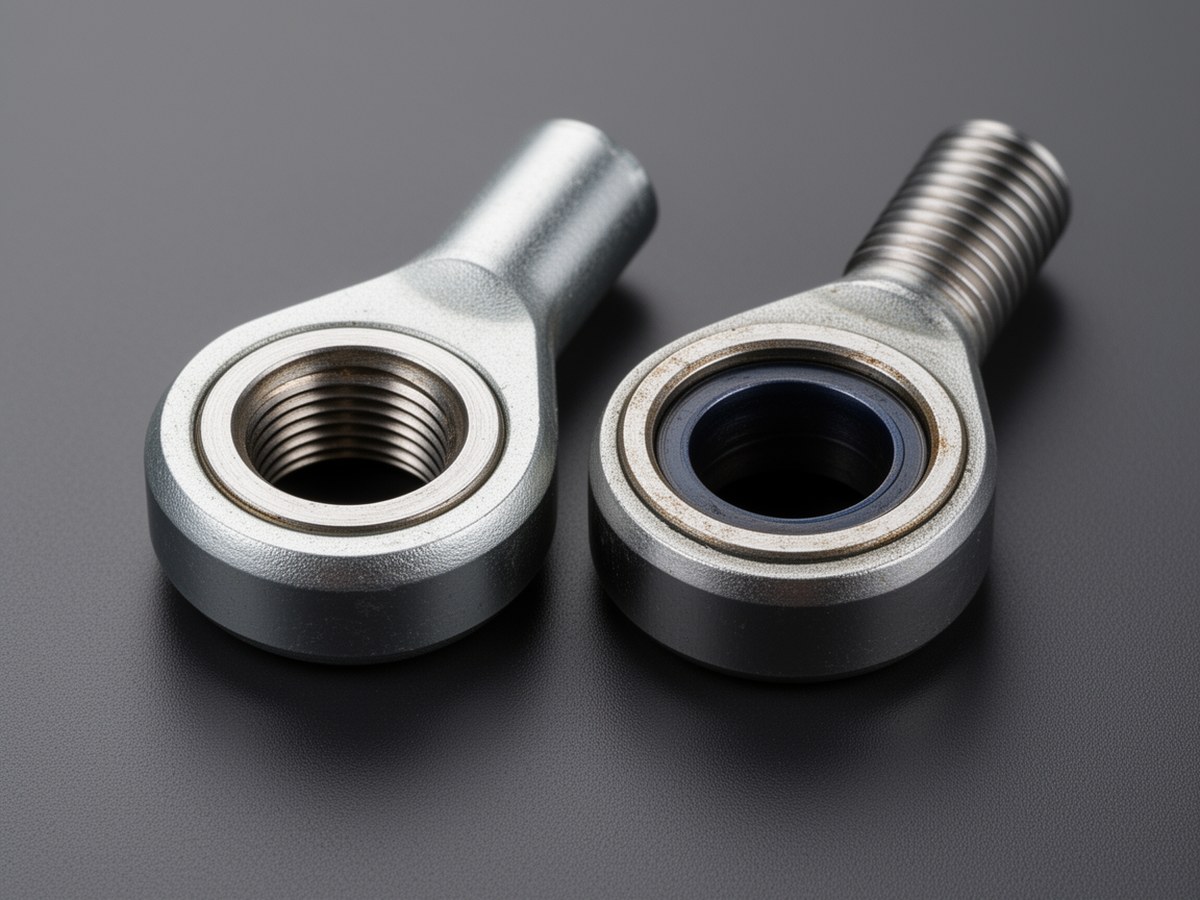

Внешний вид шарнирных головок с различными типами присоединительной резьбы.
Классификация по типу обслуживания и парам трения
Ресурс и условия эксплуатации шарнирной головки зависят от пары трения: материалов контактирующих поверхностей внутреннего и наружного колец (или вкладыша).
Обслуживаемые наконечники
Требуют регулярного внесения смазки через пресс-масленку. Применяются в условиях высоких знакопеременных и ударных нагрузок.
- Сталь/Сталь: выдерживают экстремальные нагрузки, удары и вибрации. Требуют обильной и регулярной смазки.
- Сталь/Бронза: обладают лучшими антифрикционными свойствами при недостатке смазки, подходят для однонаправленных нагрузок.
Необслуживаемые наконечники
Работают в режиме сухого трения благодаря наличию антифрикционного слоя. Не имеют пресс-масленки.
- Сталь/PTFE (фторопласт): внутреннее кольцо скользит по тефлоновому вкладышу. Применяются при постоянных однонаправленных нагрузках.
- Преимущества: отсутствие необходимости в ТО, чистота узла, стабильная работа при низких скоростях скольжения.
Расчет и критерии выбора
При проектировании механизма шарнирный наконечник выбирают на основе расчета эквивалентной динамической нагрузки и оценки номинального ресурса (долговечности).
Эквивалентная динамическая нагрузка рассчитывается с учетом радиальных и осевых сил, действующих на узел:
Где:
P: эквивалентная динамическая нагрузка (кН);
F_r: радиальная нагрузка (кН);
F_a: осевая нагрузка (кН);
X, Y: коэффициенты радиальной и осевой нагрузки (определяются по каталогу производителя для конкретной серии).
Оценка номинального ресурса (в часах работы или количестве колебательных циклов) зависит от пары трения и рассчитывается по формуле:
Где C обозначает базовую динамическую грузоподъемность, а коэффициенты c учитывают влияние температуры, типа нагрузки и состояния скользящих поверхностей.
Дополнительные критерии выбора:
- Температурный режим: стандартные узлы работают при температурах от -30 °C до +130 °C. Для более высоких температур требуются специальные зазоры и термостойкие смазки.
- Ударные нагрузки: при наличии вибраций и ударов не рекомендуется использовать необслуживаемые пары трения (тефлон может деформироваться или разрушиться).
Области применения
Шарнирные наконечники компенсируют несоосность и передают значительные усилия, поэтому их устанавливают в различных промышленных системах:
- Станкостроение и робототехника: в рычажных механизмах и системах позиционирования.
- Пневматика и гидравлика: в качестве элементов крепления штоков цилиндров.
- Спецтехника и сельхозмашины: в рулевых тягах и механизмах навесного оборудования.
- Ветроэнергетика: в системах регулировки угла поворота лопастей.
