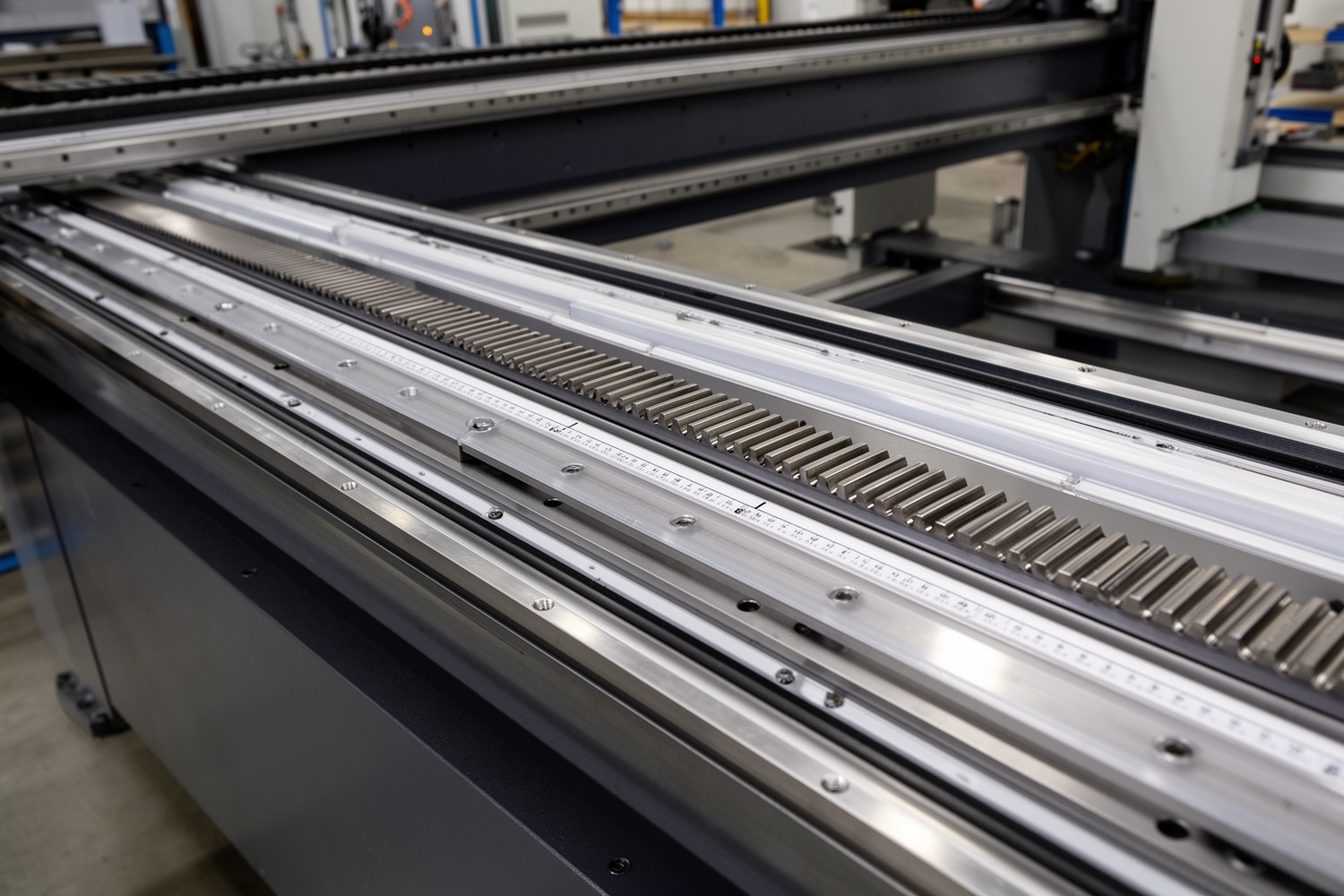

Длинный зубчато-реечный привод обычно выбирают для больших ходов и высоких скоростей, когда винтовая пара становится неэффективной по длине. Но на таких осях ошибка накапливается поэлементно, поэтому проектирование начинается с бюджета погрешностей, а не с выбора одной «самой точной» рейки.
Коротко главное
- Бюджет ошибок зубчато-реечного привода считают раздельно: систематические составляющие суммируют линейно, случайные по RSS.
- Итоговую точность чаще всего определяют накопленная погрешность шага рейки, ошибки стыков и реверсная ошибка из-за люфта зацепления.
- Класс точности рейки и шестерни подбирают по трем параметрам: требуемая точность, длина хода и интенсивность реверсов.
- Для длинной оси с температурным градиентом нужна термокомпенсация по зонам с датчиками вдоль длины.
- Приемо-сдаточные испытания зубчато-реечной оси фиксируют в протоколе с однозначными критериями годности и браковки.
Область применения и ограничения
Решение рационально для ходов от нескольких метров, частых длинных перемещений и требований к секционному ремонту. При очень частых реверсах, жестких требованиях к шуму и точности лучше заранее оценить стоимость мер по люфту, термостабилизации и юстировке, так как она растет быстрее длины оси.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Точность оси и бюджет погрешностей
Ошибки удобно разделять на систематические (повторяются по закону) и случайные (разброс от цикла к циклу).
Где e_step, накопленная погрешность шага рейки, e_stitch, ошибка стыков, e_therm,mean, средний температурный сдвиг, e_base, геометрия базы, e_rev, реверсная ошибка и люфт зацепления при смене направления.
Пример расчета (ориентир, уточнять по ТЗ/паспорту): ось 12 м. Систематика: e_step=0,12 мм, e_stitch=0,05 мм, e_therm,mean=0,20 мм, e_base=0,06 мм, тогда Δx_sys=0,43 мм. Случайные: e_mount=0,04 мм, e_runout=0,03 мм, e_meas=0,02 мм, тогда Δx_rand≈0,054 мм. При e_rev=0,04 мм итог ≈0,52 мм.
Выбор рейки и шестерни
На практике класс точности рейки и шестерни выбирают как пару, с учетом реверсов и длины хода.
| Требуемая точность оси | Длина хода | Реверсы | Рекомендуемый уровень пары | Комментарий |
|---|---|---|---|---|
| ±0,30…±0,50 мм | до 10 м | Редкие | Стандартный | Критичны качество базы и стыков |
| ±0,15…±0,30 мм | 10…30 м | Умеренные | Повышенный | Нужны карта шага и контроль каждого стыка |
| ±0,05…±0,15 мм | до 15 м | Частые | Высокий | Обязателен контроль реверсной ошибки, часто применяют преднатяг |
| лучше ±0,05 мм | свыше 15 м | Частые | Прецизионный + компенсации | Резко растут трудоемкость, стоимость и чувствительность к температуре |
Ограничение преднатяга: он уменьшает люфт, но увеличивает потери, нагрев и износ. На длинных трассах с перепадами температуры избыточный преднатяг часто ухудшает ресурс.
Стыковка сегментов реек
| Метод | Точность | Скорость монтажа | Стоимость | Где ограничен |
|---|---|---|---|---|
| Торцевая по базе | Средняя | Высокая | Низкая | Риск ударного прохода на стыке |
| По шаблону или контрольной шестерне | Высокая | Средняя | Средняя | Требует стабильной измерительной дисциплины |
| Индивидуальная подгонка | Очень высокая | Низкая | Высокая | Сложнее взаимозаменяемость и ремонт |
| Переходные элементы | Зависит от конструкции | Средняя | Средняя/высокая | Дополнительные зоны локальной податливости |
Минимальный критерий приемки стыка: контрольная шестерня проходит в обе стороны без заедания, ударов и локального роста шума.

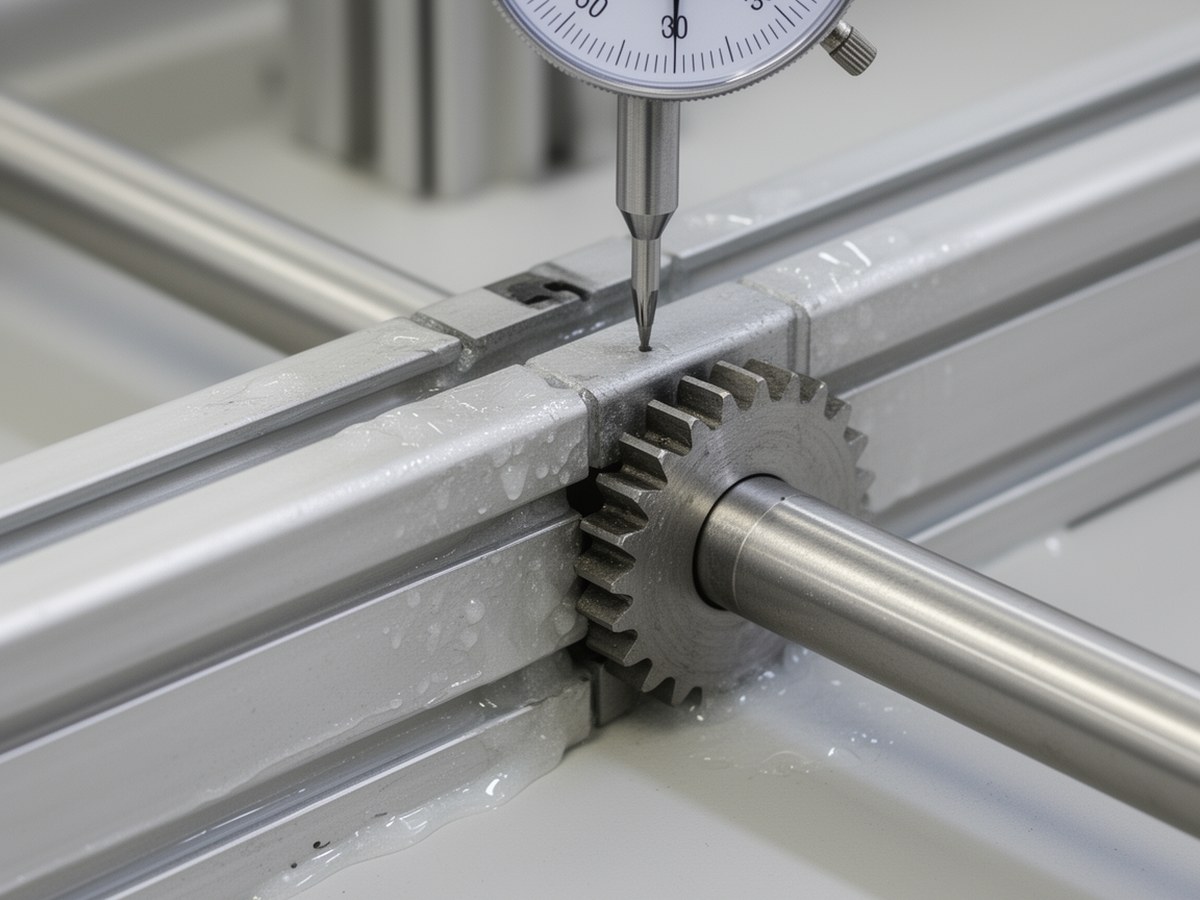

Контроль стыка сегментов
Разместить перед таблицей методов стыковки, чтобы связать критерии точности с практикой измерений.
Монтаж и юстировка
Последовательность важнее скорости работ: сначала база, затем геометрия сегментов, потом фиксация, и только после этого настройка зацепления.
- Проверить базу: прямолинейность, чистоту, жесткость крепления.
- Установить сегменты с предварительной прихваткой.
- Выставить высоту и боковое положение, затем фиксировать от базовой точки по участкам.
- Проверить каждый стык индикатором и контрольной шестерней.
- Настроить зацепление, измерить реверсную ошибку.
- Выполнить финальную протяжку крепежа и повторный контроль.
Ориентиры по умолчанию (если в ТЗ нет чисел, их нужно подтвердить проектом): прямолинейность базы 0,03…0,10 мм/м; перепад на стыке по высоте до 0,01…0,03 мм; реверсная ошибка после наладки 0,02…0,08 мм; локальный перегрев узла относительно установившегося режима не более 10…15 °C.
Термокомпенсация при температурном градиенте
Для длинной оси критичен не только средний нагрев, но и градиент температуры по длине, так как он формирует профиль ошибки координаты.
- Датчики: минимум 3 точки (конец, середина, конец), для осей от 20 м обычно 5 и более.
- Датчики ставят у рейки и у базы, чтобы разделить вклад рейки и основания.
- Компенсацию пересчитывают при изменении температуры в любой зоне на 1,0 °C и более, либо при межзонном градиенте 0,5 °C и более.
- Обновление коррекции: 1…10 с для динамичных осей, 10…60 с для медленных циклов.
При неравномерном нагреве применяют зонную коррекцию: для участка между датчиками считают локальное ΔL_i=α·L_i·ΔT_i, затем суммируют по длине. Этот подход точнее одной коррекции по среднему ΔT.
Ограничение плавающего крепления: оно снижает термонапряжения, но на недостаточно жесткой базе может ухудшать стабильность геометрии.
Смазка и защита
Для длинных осей обычно эффективнее централизованная дозированная подача. Режим обслуживания можно переводить на регламент по состоянию, если показатели шума, температуры и тока привода устойчиво выходят за базовый тренд на 10…15% между плановыми ТО.
- Признаки недостатка смазки: матовый след контакта, рост шума, локальный нагрев.
- Признаки избытка смазки: потеки, налипание абразива, нестабильный шум.
Отказы и диагностика
| Симптом | Вероятная причина | Что проверить | Действие |
|---|---|---|---|
| Шум на участке | Ошибка стыка, локальный износ | Пятно контакта, профиль стыка | Перестыковка, локальная замена |
| Вибрация при реверсе | Люфт, недостаточный преднатяг | Реверсная ошибка, момент трогания | Перенастройка зацепления |
| Локальный нагрев | Перекос, недостаток смазки | Температурная карта, подача смазки | Повторная юстировка, корректировка дозирования |
| Заедание | Термодеформация, загрязнение | Схема крепления, защитные элементы | Коррекция крепления, очистка и защита |
Приемо-сдаточные испытания
Приемо-сдаточные испытания зубчато-реечной оси должны завершаться протоколом с измеренными значениями, а не только заключением.
| Операция | Что фиксировать | Критерий |
|---|---|---|
| Геометрия | Прямолинейность, параллельность, стыки | В допуске ТЗ/паспорта |
| Плавность хода | Прогон по всей длине в обе стороны | Нет заеданий и ударов |
| Точность и повторяемость | Контрольные точки по длине | В целевых пределах |
| Реверс | Реверсная ошибка и люфт | Не выше установленного предела |
| Нагрев и шум | Температура узлов, вибрация/шум | Стабильность в рабочем цикле |
Мини-форма протокола: объект и ось, дата, условия среды, состав комиссии, примененные приборы и поверка, таблица измерений (точка, допуск, факт), отклонения, корректирующие действия, итог «годно/браковка», подписи ответственных.
