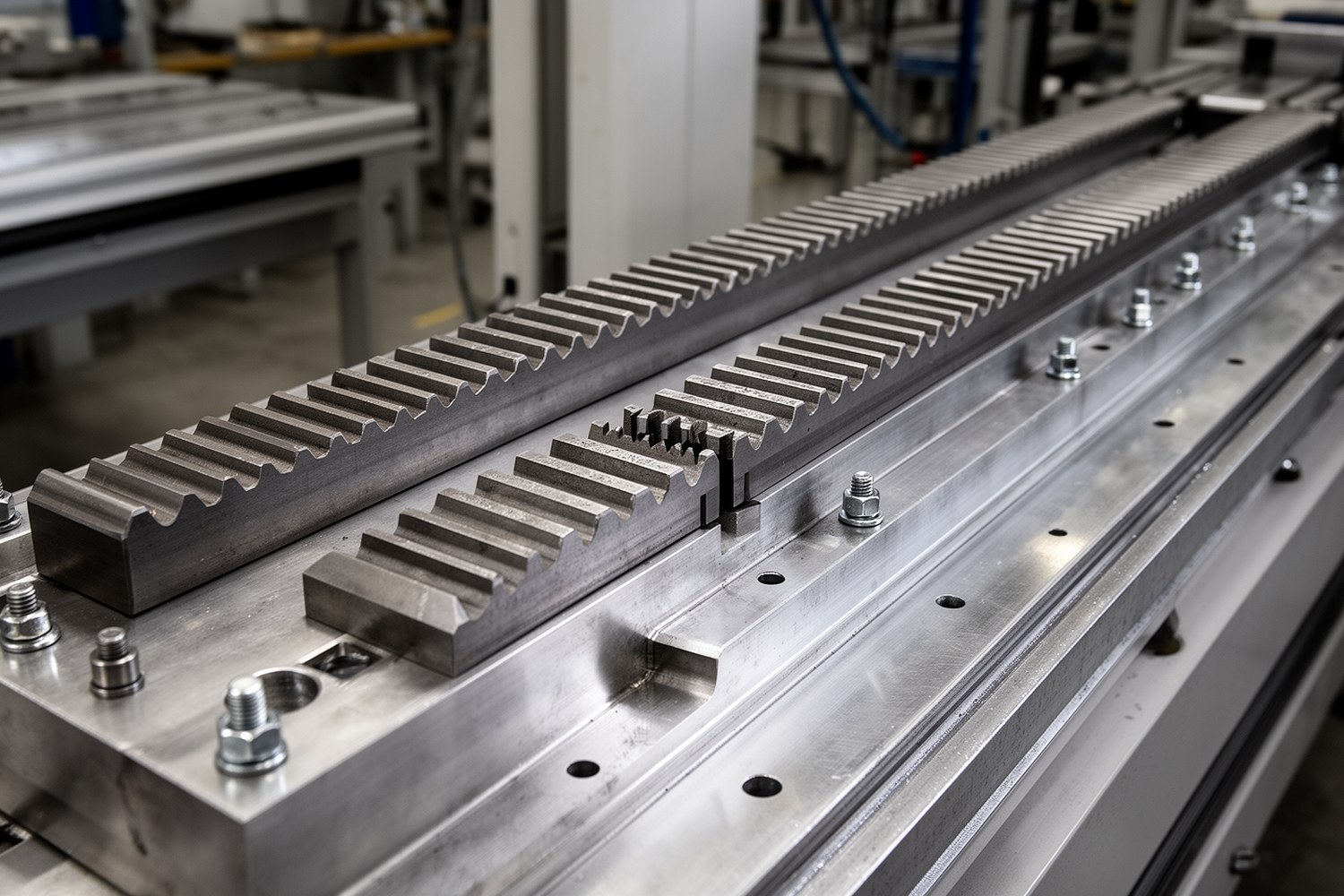

Стыковка зубчатых реек большой длины нужна, когда длина оси превышает один сегмент рейки. Качество стыка определяет плавность хода, точность позиционирования и ресурс передачи. Ниже приведен практический порядок выбора метода, монтажа и контроля.
Коротко главное
- Метод стыковки выбирают по исходным параметрам: модуль, класс точности, нагрузка, скорость, температурный режим и требования к ремонтопригодности.
- Перед финальными измерениями нужна термопауза, иначе результаты в холодном и рабочем состоянии будут заметно отличаться.
- Приемку стыка проводят по числовым внутренним критериям: шаг, ступенька, прямолинейность, боковой зазор и стабильность после наработки.
Область применения и критерии качества стыка
В зоне стыка критичны локальная погрешность шага зубчатой рейки, ступенька по высоте зуба, прямолинейность установки и боковой зазор реечной передачи.
Термины без неоднозначности:
Для самой рейки применяют: прямолинейность, параллельность базовой поверхности, смещение по высоте/в плане.
Для пары «рейка-шестерня/ось»: соосность оси шестерни относительно траектории рейки, параллельность оси шестерни направлению хода, боковой зазор.
| Параметр | Что контролируется | Риск при выходе за предел |
|---|---|---|
| Погрешность шага зубчатой рейки в стыке | Непрерывность зацепления | Рывок, периодическая ошибка следования |
| Накопленная погрешность шага | Точность на длине оси | Систематический увод позиции |
| Ступенька зуба (высота) | Контактная нагрузка | Локальный износ, шум |
| Боковой зазор реечной передачи | Реверсивная точность | Люфт при смене направления |
| Жесткость стыка | Стабильность регулировки | Уход юстировки под нагрузкой |
Как выбрать метод стыковки
| Входные условия | Рекомендуемый метод | Ограничения |
|---|---|---|
| m до 3; высокая точность; скорость > 60 м/мин; низкий шум | Прецизионное позиционирование + штифты/пластины | Высокие требования к базе и измерениям |
| m 3–8; средняя/высокая нагрузка; нужна сервисная регулировка | Механическое крепление с юстировкой | Требуется контроль момента затяжки и повторная проверка |
| m 2–6; ограничено время монтажа; умеренная нагрузка | Переходные элементы | Дополнительная контактная зона, контроль износа вставки |
| m > 6; высокие ударные нагрузки; регулировка не приоритет | Сварка + постобработка | Термические деформации, сложная ремонтопригодность |
| ΔT рабочее > 20 °C | Разборная схема с температурной компенсацией | Нужен расчет теплового удлинения рейки и «горячая» приемка |

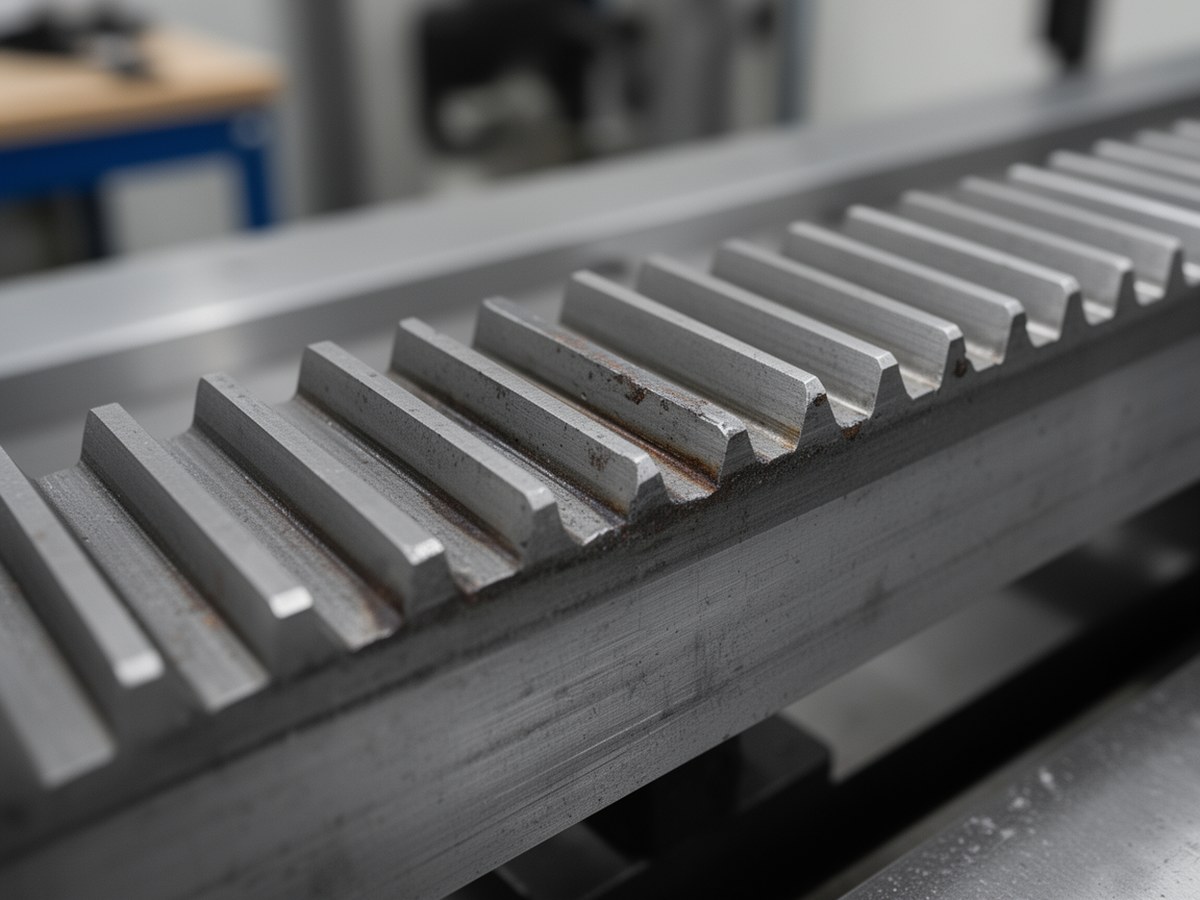

Матрица принятия решения
Иллюстрация к таблице выбора метода по ключевым входным параметрам.
Подготовка основания, базирование и крепеж
- Базирование зубчатой рейки: единая опорная схема для всех сегментов, чистые базы без заусенцев.
- Геометрия основания: прямолинейность и локальные провалы проверяют до монтажа.
- Крепеж: класс прочности, длина ввертывания и момент затяжки задаются в техпроцессе.
- Затяжка: симметричная последовательность, журнал фактических Н·м.
Чеклист оснастки: индикатор 0,01/0,001 мм, поверочная линейка/рейка, щупы, динамометрический ключ, контрольная шестерня, термометр поверхности.
Порядок стыковки: пошаговая процедура
- Проверить модуль, тип зуба (прямозубая/косозубая), направление наклона зуба, состояние торцов.
- Установить базовый сегмент, второй подвести с технологическим запасом для юстировки зубчатой рейки.
- Выполнить черновую выверку по высоте и боковому положению.
- Сделать тонкую юстировку по шагу и ступеньке в зоне стыка.
- Затянуть крепеж по схеме, выполнить пробный проход.
- Термопауза: дождаться стабилизации температуры узла (обычно 20–40 мин или до ΔT < 1–2 °C между циклами).
- Провести финальные измерения и оформить протокол приемки стыка.
Контроль и допуски в зоне стыка
Если КД не задает пределов, внутренние критерии фиксируют до начала работ.
| Параметр | Пример внутреннего критерия приемки | Комментарий |
|---|---|---|
| Локальная погрешность шага в стыке, мм | 0,01–0,03 (m 2–4); 0,02–0,05 (m 5–8) | Для высокоточных осей берут нижнюю границу |
| Ступенька зуба по высоте, мм | ≤0,01 (точные оси); ≤0,02 (общепром) | Контроль индикатором по вершинам зубьев |
| Прямолинейность установки на 1 м, мм | 0,01–0,03 | Зависит от класса точности оси |
| Боковой зазор в зоне стыка, мм | Отклонение от среднего по оси не более ±0,01…±0,03 | Сравнивать с соседними участками, а не только абсолют |
| Повторяемость измерений | Разброс не более 20% от допуска | Минимум 3 повтора на точку |
Диапазоны выше приведены как пример внутренних критериев. Окончательные допуски стыковки зубчатой рейки задают требования узла и риски отказа.
Карта измерений
| Точка | Что мерить | Когда |
|---|---|---|
| -2p, -1p, 0, +1p, +2p от стыка | Шаг и ступенька | После затяжки и после термопаузы |
| Участок ±150–300 мм | Прямолинейность установки | До и после пробного прогона |
| Переход через стык | Боковой зазор, шум, вибрация | Холодный и прогретый режим |
Нюансы по типу рейки
- Косозубая рейка: проверяйте совпадение направления наклона зуба и осевую составляющую нагрузки на опоры.
- Закаленная рейка: ограниченные возможности доработки в зоне стыка, повышенные требования к первичной юстировке.
- Незакаленная рейка: проще локальная подгонка, но выше риск ускоренного износа при ошибке шага.
Типовые дефекты стыка и корректирующие действия
| Симптом | Причина | Действие |
|---|---|---|
| Щелчок в одной точке | Локальный разрыв шага | Повторная юстировка по шагу |
| Шум после прогрева | Неучтенное тепловое удлинение | Коррекция компенсационного зазора |
| Износ на переходе | Ступенька зуба | Доводка высоты сегментов и проверка базы |
| Люфт при реверсе | Локально завышенный боковой зазор | Коррекция положения рейки/преднатяга |
Расчетные проверки (упрощенная инженерная оценка)
Тепловое удлинение:
ΔL = α × L × ΔTВлияние стыка на позиционирование (первое приближение):
Δx_pos ≈ Δp_st + Δh × tan(φ)Ограничения применимости формулы Δx_pos: оценка статическая, для стандартного угла зацепления и без учета динамики, податливости привода, микрогеометрии профиля и ударных режимов. Для ответственных осей требуется экспериментальная валидация.
План повторного контроля
- После первичного прогрева.
- После первых 10–50 часов или 10^4–10^5 циклов (по режиму узла).
- После сервисной разборки/перестановки сегментов.
Шаблон протокола приемки стыка
| Раздел | Что фиксировать |
|---|---|
| Идентификация | Ось, сегменты, модуль, тип зуба, дата |
| Условия | Температура, режим, термопауза |
| Базирование и крепеж | Схема баз, моменты затяжки, последовательность |
| Измерения | Погрешность шага, накопленная погрешность шага, ступенька, зазор |
| Функционал | Шум, вибрация, проход стыка |
| Решение | Годен / годен с ограничениями / негоден |
