Тонкостенный подшипник (также: тонкий подшипник, тонкосекционный подшипник, подшипник с тонким сечением) применяют в компактных механизмах, где ограничены наружный диаметр и ширина узла. Компромисс стандартный: меньше габарит, выше чувствительность к деформации посадок и перекосу.
Коротко главное
- Диапазон t/Dm = 0,02–0,06 подходит для первичной классификации, но не заменяет требования каталога и стандарта производителя.
- В расчете проверяют C, C0, эквивалентную нагрузку P, ресурс L10/L10h, n_lim и рабочую температуру в фактическом режиме.
- Тонкостенный подшипник считают в составе всей системы, подшипник, вал и корпус. Отдельный расчет часто дает ошибку по биению и ресурсу.
- Посадки подтверждают измерениями овальности и биения до запрессовки и после нее.
Нормативная база и обозначения
В статье приняты обозначения, согласованные с международной практикой:
- ISO 281: расчет номинального ресурса (L10, L10h).
- ISO 76: статическая грузоподъемность и статические критерии.
- ISO 15 / ISO 492: габариты и классы точности.
В конструкторской документации обычно используют гармонизированные ГОСТ ISO. В каталогах производителей могут различаться поправочные коэффициенты и предельные скорости, поэтому финальную проверку выполняют по данным конкретной серии.
Что считать тонкостенной серией
Для первичного отбора часто применяют отношение t/Dm, где t, характерная толщина кольца, Dm, средний диаметр. Диапазон 0,02–0,06 удобен как инженерный ориентир, но не является универсальным нормативным критерием для всех серий.
Классификация
- По нагрузке: радиальные, радиально-упорные, упорные.
- По телам качения: шариковые (ниже трение), роликовые (выше жесткость/грузоподъемность).
- По исполнению: открытые, с защитными шайбами, с контактными уплотнениями.
- По точности: нормальная, повышенная, прецизионная.
| Параметр | Стандартный | Тонкостенный |
|---|---|---|
| Габарит при том же d | Больше D и B | Меньше D и B |
| Жесткость колец | Выше | Ниже |
| Чувствительность к посадке | Умеренная | Высокая |
| Типичный запас по нагрузке | Выше | Ниже |
Мини-методика выбора (6 шагов)
- Задать Fr, Fa, характер нагрузки (постоянная/переменная/ударная).
- Проверить частоту n и тепловой режим, сравнить с n_lim.
- Выбрать тип подшипника по соотношению Fr/Fa и требуемой осевой фиксации.
- Назначить требования к биению, люфту и классу точности.
- Выбрать смазку с учетом температуры и загрязненности.
- Проверить ресурс L10h и геометрию посадок после сборки.
Расчет: эквивалентная нагрузка, ресурс, упрощенные проверки
P: эквивалентная нагрузка подшипника, Н; X, Y, коэффициенты по каталогу серии; Fr, Fa, радиальная и осевая нагрузки.
L10, млн оборотов; C, динамическая грузоподъемность, Н; p = 3 (шариковые), p = 10/3 (роликовые).
L10h, ресурс в часах; a1, коэффициент надежности; aISO, поправка на смазку, чистоту, материал и режим.
Упрощенная скрининговая проверка по статическому запасу для раннего этапа. Не заменяет полноценный статический критерий ISO 76 и расчет эквивалентной статической нагрузки.
| Коэффициент | Ориентир | Граница применимости |
|---|---|---|
| aISO | 0,3…1,5 | Только при корректной оценке вязкости, загрязнения и смазочного режима |
| ks | 0,4…0,8 | Для предварительной оценки; при ударах и перекосах нужен детальный расчет |
| kt | 0,7…1,0 | Уточнять по температуре кольца и материалу |
Жесткость узла: подшипник + вал + корпус
Для тонких колец лимит обычно задает не только сам подшипник, но и податливость сопряжений.
- Оценить радиальную/осевую податливость подшипника по каталогу.
- Добавить податливость вала и корпуса (FEA или упрощенные модели).
- Получить суммарную жесткость узла и прогноз смещения под нагрузкой.
- Проверить влияние смещения на биение, контактную зону и ресурс.
- Если запас мал, сначала повышают жесткость корпуса/посадки, затем меняют серию подшипника.
Посадки тонкостенных подшипников и контроль геометрии
| Этап | Что задать | Что измерить |
|---|---|---|
| До монтажа | Класс точности сопряжений (типично IT5–IT6 для точных узлов) | Круглость/овальность и биение посадок |
| Монтаж | Усилие только через монтируемое кольцо, без ударов | Контроль усилия и температуры при тепловой посадке |
| После монтажа | Проверка фактического натяга и соосности | Радиальное биение и овальность кольца в корпусе |
Для прецизионных узлов целесообразно фиксировать контрольные пределы в техпроцессе, а не ограничиваться качественными формулировками.

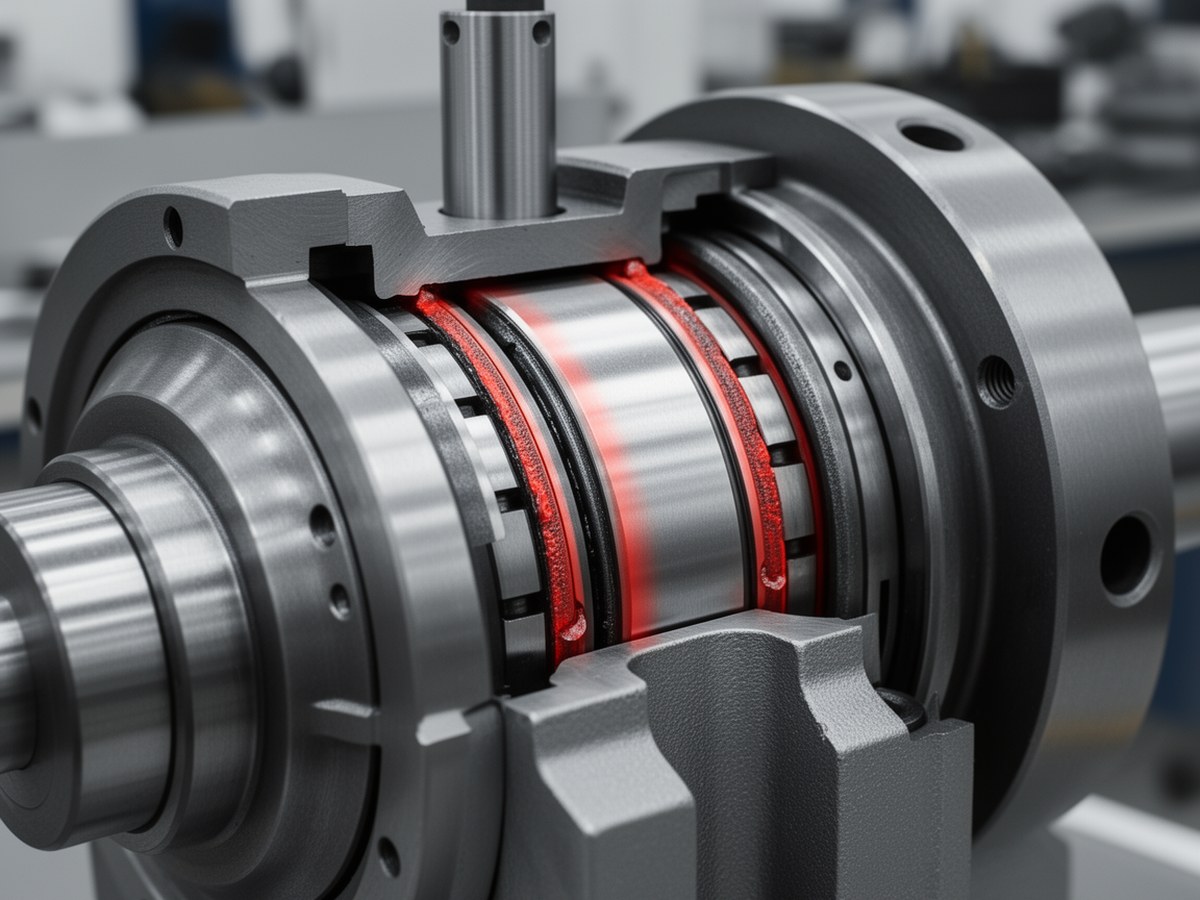

Зоны риска при посадке
Иллюстрация к контролю овальности и локального натяга.
Смазка и эксплуатационный контроль
Пластичная смазка удобна в закрытых компактных узлах, масло предпочтительно при высоких скоростях и требованиях к отводу тепла.
| Признак | Ориентир тревоги | Действие |
|---|---|---|
| Температура | Рост на 15–20 °C к базовой или выход за лимит смазки | Проверить натяг, смазку, уплотнения |
| Вибрация | Устойчивый рост тренда на 25–50% | Проверить перекос, загрязнение, дорожки качения |
| Шум | Появление выраженного тонального компонента | Проверить геометрию и локальные повреждения |
| Люфт | Выход за установленный допуск | Диагностика износа и посадок |
Типовые ошибки
- Избыточный натяг: перегрев, рост трения, падение ресурса.
- Перекос колец: локальный износ дорожек, шум.
- Недосмазка: быстрый рост температуры и вибрации.
- Заниженная P (неучтен Fa/динамика): фактический ресурс L10h ниже расчетного.
Итог: тонкосекционный подшипник эффективен в компактной компоновке, если расчет и технология сборки опираются на проверяемые параметры, а не на упрощенные допущения.
