Если коротко, упорный подшипник это узел, который воспринимает нагрузку вдоль оси вала. Поэтому запрос «упорный подшипник что это» обычно связан с выбором опоры, где критично удержать вал от осевого смещения. Радиальная нагрузка для такого узла либо ограничена, либо конструктивно нежелательна.
- Основная функция: передача осевой силы от вала к корпусу с минимальным трением.
- По принципу работы различают упорный подшипник качения и упорный подшипник скольжения.
- При выборе важны осевая нагрузка, скорость, жесткость узла, температура, смазка и требуемый ресурс.

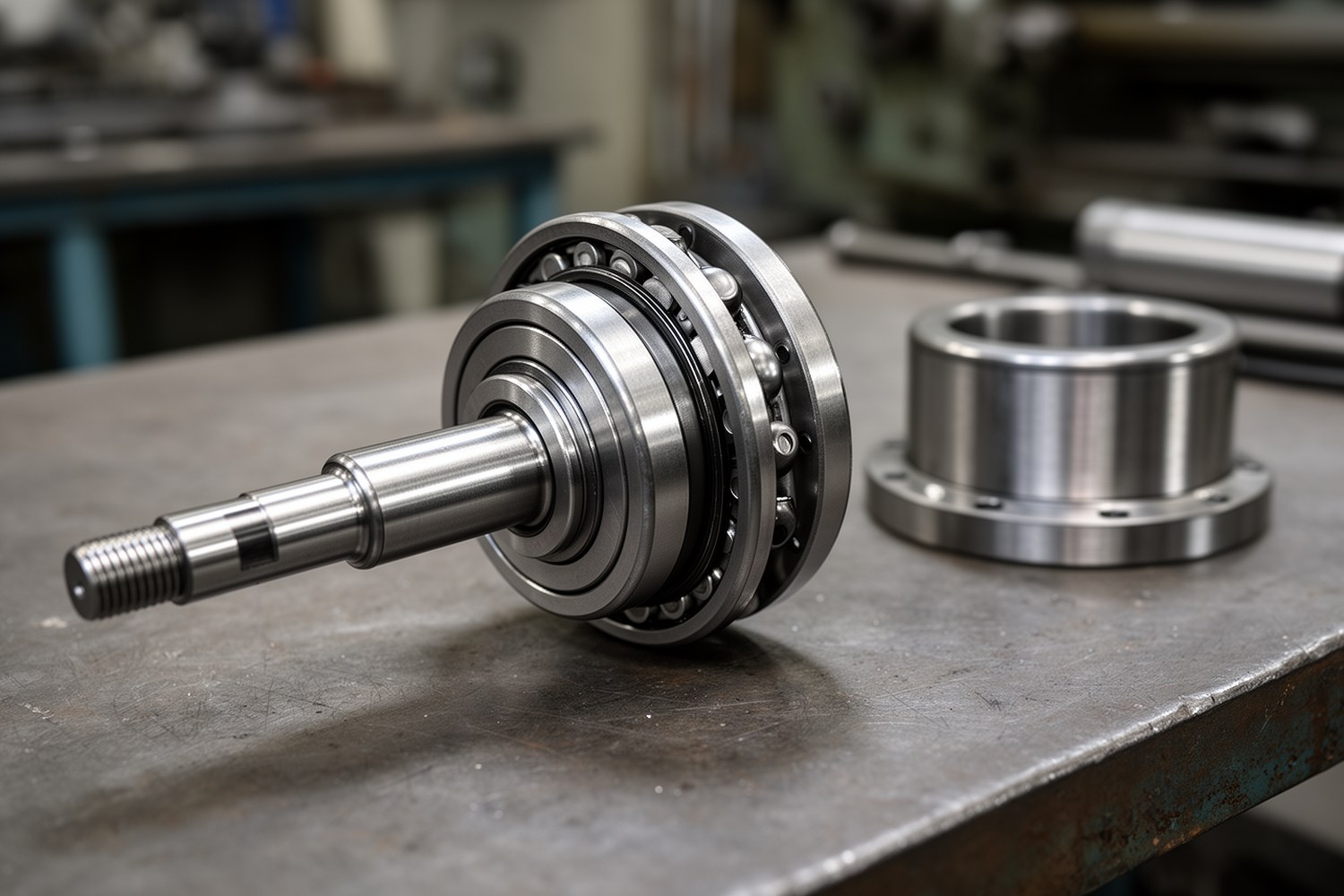

Упорный подшипник: что это и какую нагрузку он воспринимает
Что такое упорный подшипник: это опора, рассчитанная на восприятие преимущественно осевой нагрузки. В машиностроении он фиксирует положение вала по оси и ограничивает его продольный ход.
Важно: упорный узел не стоит рассматривать как замену радиальному. Если в реальном режиме есть заметная поперечная сила, применяют комбинацию опор или радиально-упорное решение.
Ограничение: превышение допустимой осевой силы, перекос колец и дефицит смазки резко ускоряют износ дорожек и тел качения, а в подшипниках скольжения приводят к разрушению масляной пленки.
Термины без путаницы: упорный, радиальный, радиально-упорный, опорно-упорный
Упорный
Работает на осевую нагрузку. Радиальная воспринимается ограниченно или не допускается конкретным исполнением.
Радиальный
Основная работа на радиальную нагрузку, осевая способность обычно мала и зависит от серии.
Радиально-упорный
Воспринимает и радиальную, и осевую составляющие. Применяется, когда силы комбинированные.
Опорно-упорный
Контекстный инженерный термин для комбинированного узла/исполнения (часто в шпиндельных и аналогичных опорах). Это не универсальное стандартизованное название для всех серий подшипников.
Формулировка «опорный и упорный подшипник» в быту часто смешивает назначение. Корректнее говорить по типу нагрузки: радиальная, осевая или комбинированная. Запросы «опорный и упорный подшипник отличие» и «опорный и упорный подшипник разница» обычно сводятся именно к этому.
Конструкция и принцип работы
Как работает упорный подшипник: осевая сила передается через контактные поверхности, а относительное движение обеспечивается либо перекатыванием тел качения, либо скольжением по масляной пленке.
- Качение: шайбы/кольца, тела качения (шарики или ролики), сепаратор.
- Скольжение: упорный диск и сегменты/вкладыши, между ними масляная пленка.
- Для скольжения: на рабочем режиме желательно гидродинамическое разделение поверхностей; в пусках и остановах возможен переход к граничному трению, поэтому критичны подача масла, его вязкость и температурный контроль.
- Одностороннее исполнение: осевая сила в одном направлении.
- Двустороннее исполнение: восприятие силы в двух направлениях.
Обзорная связь нагрузки и контактного состояния:
p ≈ F_a / A_эфгде F_a — осевая сила, A_эф — эффективная площадь контакта. Это упрощение для первичной оценки.
Справочная оценка ресурса для подшипника качения (в общем виде):
L_10 = (C / P)^pгде C — динамическая грузоподъемность, P — эквивалентная нагрузка, p зависит от типа тел качения. Для проектирования используют данные каталога и стандарт метода расчета.
Упрощенная оценка тепловыделения от трения:
Q ≈ M_тр · ωгде M_тр — момент трения, ω — угловая скорость. Рост Q при недостатке смазки ведет к перегреву.
Классификация упорных подшипников
Важно: допустимые радиальные нагрузки, предельная скорость n, эквивалентная осевая нагрузка F_a, классы точности и внутренние зазоры проверяют только по каталогу конкретной серии и производителя. Таблицы ниже не являются универсальными предельными значениями.
| Тип | Нагрузка | Скорость | Жесткость | Типичная область применения |
|---|---|---|---|---|
| Упорный шариковый (качения) | Средняя осевая | Выше средней | Средняя | Редукторы, узлы со сравнительно высокими оборотами |
| Упорный роликовый (качения) | Высокая осевая | Ниже шарикового | Высокая | Тяжелые приводы, прессовое и энергетическое оборудование |
| Упорный подшипник скольжения | Очень высокая осевая (при корректной смазке) | От средних до высоких, зависит от режима пленки | Высокая | Турбомашины, крупные роторы, ответственные осевые опоры |
| Сопоставление | Основная воспринимаемая сила | Когда выбирать | Ограничение |
|---|---|---|---|
| Упорный | Осевая | Нужно удержать вал по оси | Радиальная способность ограничена |
| Радиальный | Радиальная | Основная нагрузка поперек оси | Осевая обычно вторична |
| Радиально-упорный | Комбинированная | Есть и радиальная, и осевая компоненты | Требует корректной ориентации и преднатяга |
| Опорно-упорный узел | Комбинированная, с акцентом на осевую жесткость | Точные шпиндельные и нагруженные узлы | Чувствителен к монтажу и чистоте |
Типы упорных подшипников

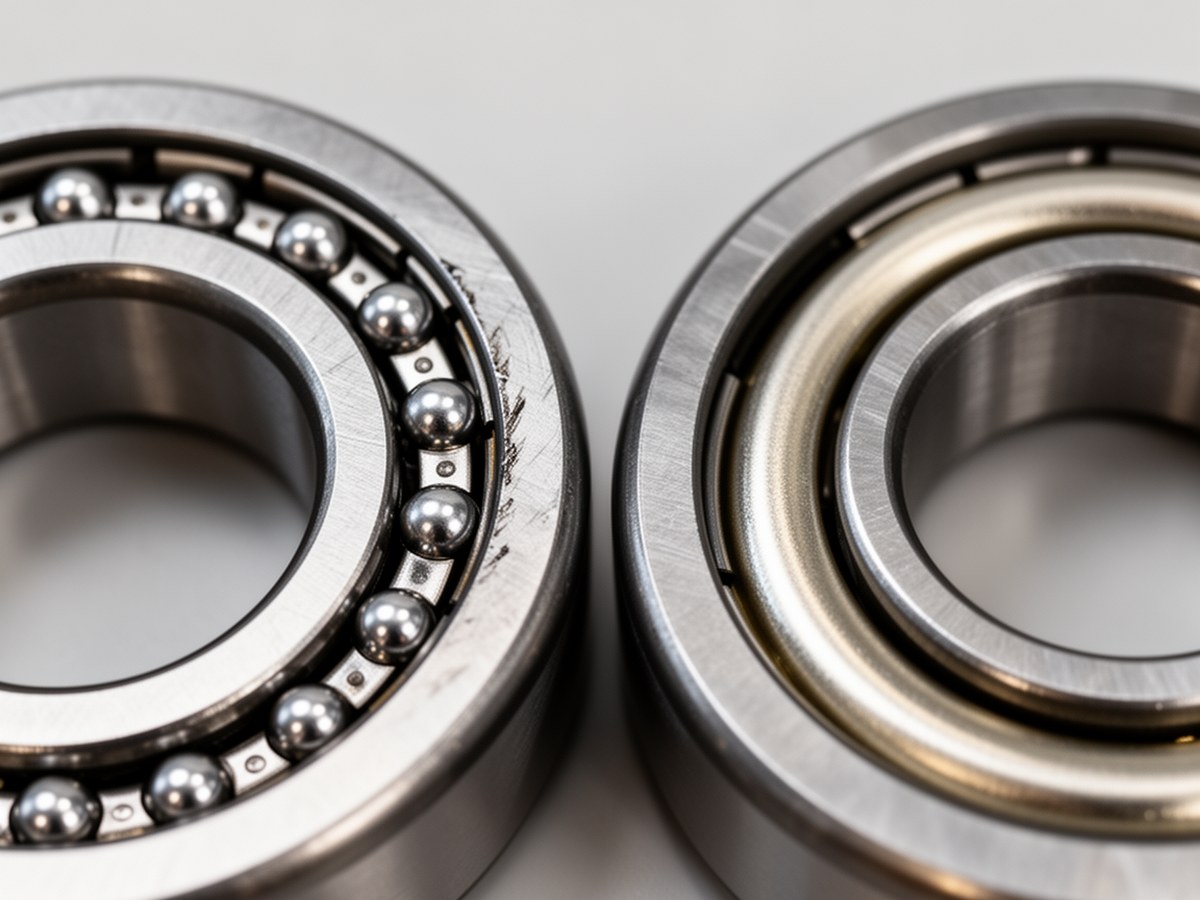

Фото помогает визуально различить шариковое и роликовое исполнение перед таблицей выбора.
Как выбрать тип подшипника под режим работы
- Определите осевую силу F_a (номинал, пики, реверсы).
- Проверьте скорость вращения и тепловой режим узла.
- Оцените требуемую осевую жесткость и допустимый люфт.
- Сверьте ресурс с расчетным сроком службы.
- Уточните условия смазки: масло, пластичная смазка, чистота среды.
- Проверьте точность и монтажные допуски: перекос, соосность, посадки.
Если важны обороты и компактность, чаще выбирают упорный шариковый. Если приоритет — высокая осевая грузоподъемность и жесткость, обычно переходят к роликовому или к подшипнику скольжения при стабильной системе смазки.
Монтаж, смазка и контроль в эксплуатации
- Соблюдать чистоту посадочных мест и смазочного материала.
- Исключать перекос: контролировать торцевое биение и соосность.
- Подбирать зазор или преднатяг по документации узла.
- Не допускать ударной запрессовки через тела качения.
- Контролировать рост температуры после пуска и при выходе на режим.
Типовая ошибка монтажа: передача монтажного усилия через дорожки качения. Это вызывает вмятины и ранний шум даже при новом подшипнике.
Неисправности: признаки, причины, что проверять
| Признак | Вероятная причина | Что проверить первым |
|---|---|---|
| Быстрый рост температуры | Недостаток смазки, слишком высокий преднатяг, перегрузка | Расход/вязкость смазки, осевая сила, тепловой баланс |
| Шум и вибрация | Загрязнение, повреждение дорожек, перекос | Чистота, состояние дорожек, соосность узла |
| Осевой люфт выше нормы | Износ, просадка посадки, разрушение сепаратора | Посадки колец, фактический зазор, состояние сепаратора |
| Выкрашивание и задиры | Усталость материала, масляное голодание, локальные перегревы | Режим нагрузки, качество смазки, следы перегрева |
| Неравномерные следы контакта | Перекос вала или корпуса | Геометрию посадок и торцевых поверхностей |
Запросы вроде «упорный подшипник чертеж» и «подшипник упорный фото» обычно появляются на этапе диагностики. Для практики важнее не внешний вид, а корректная идентификация типа нагрузки, исполнения и следов износа на рабочих поверхностях.
