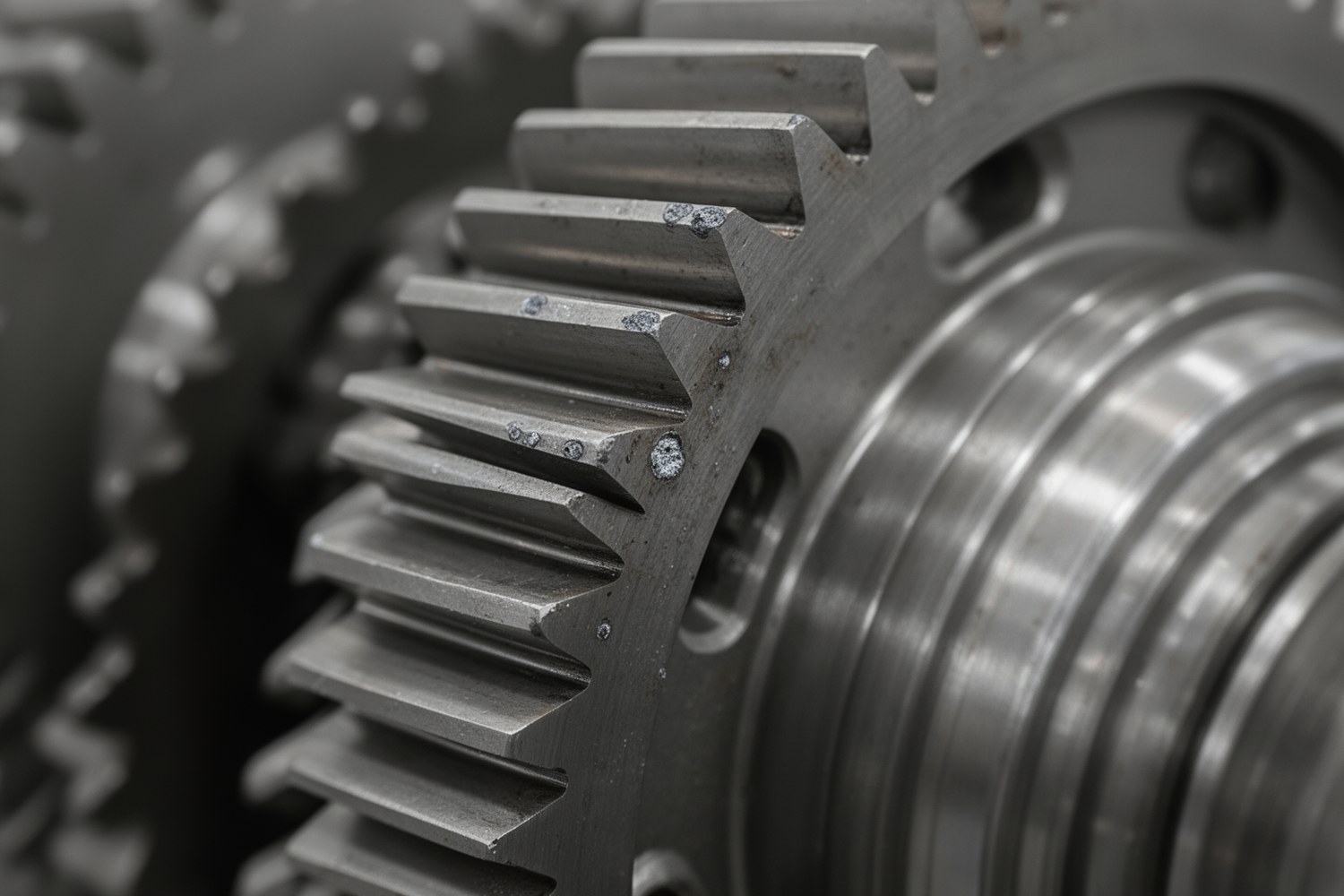

Усталостное разрушение в реечной передаче обычно связано с накоплением повреждений при циклических нагрузках, а не с разовой перегрузкой. На практике важно сразу разделять изгибную усталость у основания зуба и контактную усталость (питтинг): для них различаются признаки, контроль и меры коррекции.
- Ранняя стадия часто малозаметна, но запас прочности уже снижается.
- На поздней стадии резко растет риск усталостного излома зуба рейки.
- Остаточный ресурс зубчатой рейки оценивают по совокупности расчета, НК и динамики дефектов.
Область применения и термины
Материал относится к прямозубым и косозубым рейкам в приводах позиционирования, станочных и транспортных узлах с повторяющимися циклами и реверсами.
- Изгибная усталость у основания зуба: рост трещины в корневой зоне от переменных изгибных напряжений.
- Контактная усталость (питтинг): выкрашивание рабочей поверхности от циклических контактных напряжений в паре рейка-шестерня.
- Остаточный ресурс: ожидаемая наработка до предельного состояния при текущем дефекте и режиме.
- Перегрузочный излом: отказ из-за разового превышения прочности без характерной усталостной истории.
Нормативная база и применимость моделей
Для инженерной оценки используют подходы стандартов по цилиндрическим зубчатым передачам, прежде всего ISO 6336 и AGMA 2101/2001, с адаптацией коэффициентов под реечную геометрию. Для точности профиля и шага применяют нормы контроля зубчатых элементов, например ISO 1328.
- Коэффициенты из расчета колеса нельзя переносить на рейку без проверки зоны контакта и распределения нагрузки по ширине.
- При ударах, перекосах, реверсах с высокими ускорениями и смешанных механизмах отказа расчет обязательно подтверждают НК.
- Далее приведены обзорные формулы для предварительной оценки и ранжирования рисков, а не для окончательной верификации КД.
Виды повреждений и диагностические признаки
| Механизм | Локализация | Признаки | Риск |
|---|---|---|---|
| Изгибная усталость | Корень зуба, галтель | Трещина от основания, усталостные полосы, финальный излом | Внезапный отказ зуба |
| Контактная усталость (питтинг) | Рабочая поверхность | Кратеры, рост шума, локальные выкрашивания | Ускоренная деградация зацепления |
| Абразивный/адгезионный износ | Боковые поверхности | Борозды, полировка, изменение профиля | Рост люфта, потеря точности |
| Заедание | Контактная зона | Задиры, перенос материала, прихваты | Быстрый перегрев и разрушение поверхности |
Ниже показано, почему эти признаки возникают в разных зонах зуба и как это влияет на скорость деградации.
Механизмы зарождения и роста трещин
- Инициация: в концентраторах напряжений (галтель, риски обработки, локальная коррозия, структурные дефекты).
- Стабильный рост: постепенное увеличение трещины при циклическом нагружении.
- Ускоренный финал: после достижения критической длины возможен быстрый усталостный излом.

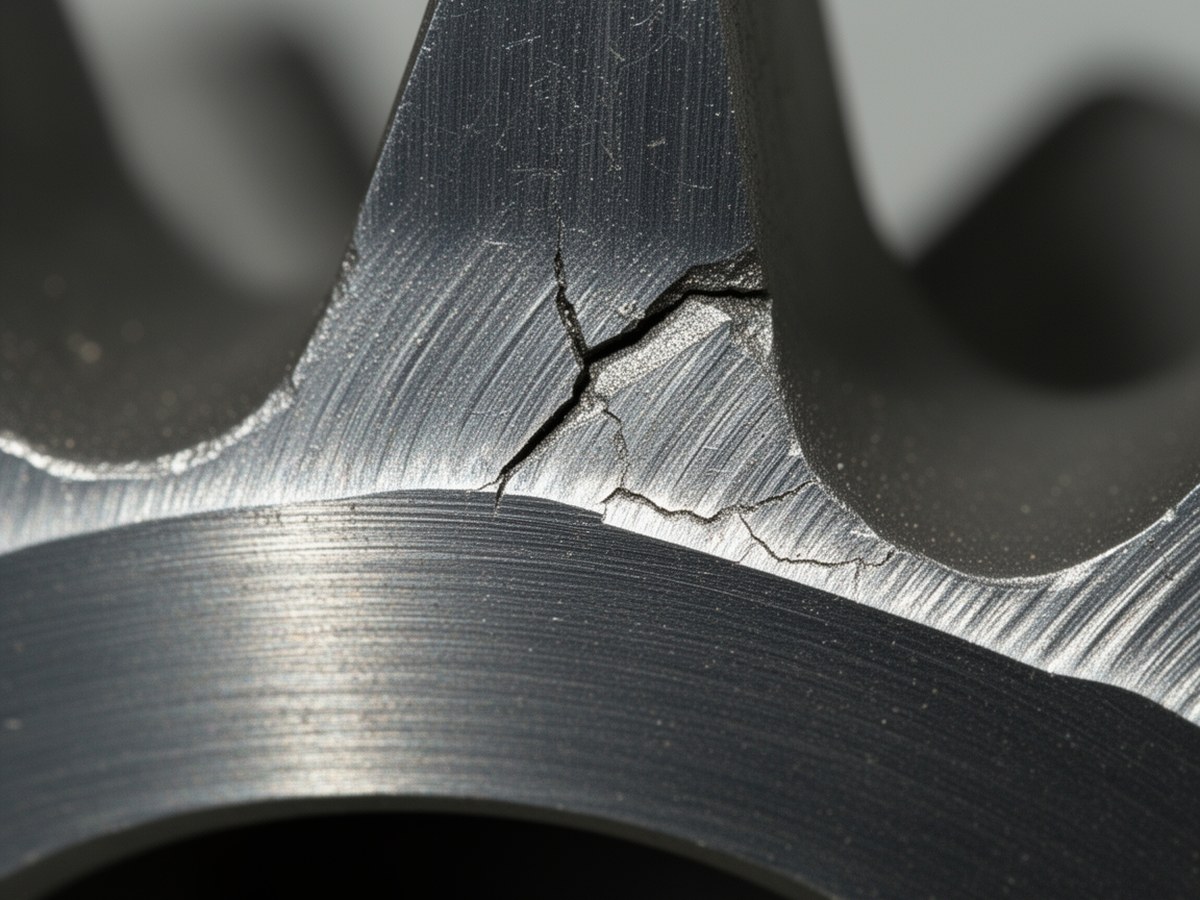

Зона зарождения трещины у основания зуба
Изображение связывает концентраторы напряжений с ранней стадией усталости.
Факторы ресурса
| Фактор | Влияние | Компенсация |
|---|---|---|
| Спектр нагрузок | Рост амплитуды напряжений и накопления повреждений | Ограничение пиков, демпфирование, настройка профиля движения |
| Соосность рейка-шестерня | Локальная перегрузка и кромочный контакт | Юстировка, контроль пятна контакта, повышение жесткости опор |
| Смазка | Срыв пленки, рост трения и температуры | Выбор вязкости под режим, контроль состояния и подачи смазки |
| Загрязнение | Абразивное микрорезание и ускорение питтинга | Фильтрация, уплотнения, чистые процедуры ТО |
| Материал и термообработка | Недостаточная выносливость, неблагоприятный градиент свойств | Подбор стали и упрочнения под реальный сценарий работы |
Расчетная оценка (обзорно)
Все численные пороги в этой статье ориентировочные, их уточняют по КД, классу точности, фактическому циклу нагрузок и статистике отказов конкретного узла.
Изгибные напряжения у основания зуба
σ_F ≈ (F_t / (b · m)) · Y_F · K_A · K_V · K_βПрименимо для предварительной оценки при корректно заданных коэффициентах нагрузки и распределения по ширине.
Контактные напряжения в паре рейка-шестерня
σ_H ≈ Z_H · √((F_t · K_A · K_V · K_β) / (b · d_eq))Оценка чувствительна к соосности, реальному пятну контакта и режиму смазки.
Правило Минера для переменных режимов
D = Σ(n_i / N_i)Критерий разрушения обычно принимают при D≈1. Для рабочего запаса часто используют более консервативный внутренний порог (например, D<0,7…0,9). Допущения: линейное накопление, один доминирующий механизм повреждения, слабый эффект последовательности блоков нагружения.
Оценка запаса по усталости
n_F ≈ (σ_-1 · ψ_s · ψ_t) / (K_t · σ_a)Диагностика и неразрушающий контроль
Неразрушающий контроль зубчатой рейки строят как цикл «метод → интервал → порог → действие» с обязательной фиксацией динамики дефектов.
| Метод | Что выявляет | Ограничения | Типовой интервал |
|---|---|---|---|
| ВИК | Питтинг, задиры, сколы, износ профиля | Слаб для ранних микротрещин | Каждое плановое ТО |
| Капиллярный | Открытые поверхностные трещины | Требует чистой и сухой поверхности | При подозрительных зонах и после перегрузок |
| Магнитопорошковый | Поверхностные и приповерхностные трещины | Только ферромагнитные материалы | Корневые зоны, средний/высокий риск |
| УЗК | Внутренние дефекты, развитые трещины | Сложнее интерпретация на малых сечениях | По программе углубленного контроля |
Критерии отбраковки и остаточный ресурс
| Дефект | Порог/тренд | Действие |
|---|---|---|
| Износ профиля | Изменение толщины зуба у делительной линии ~3–5%, тренд стабильный | Эксплуатация с усиленным контролем смазки и соосности |
| Начальный питтинг | Очаги до ~5% активной поверхности зуба, без ускорения роста | Сократить интервал НК, скорректировать смазку и юстировку |
| Развитый питтинг | ~5–15% поверхности или рост площади >2 раза между инспекциями | Планировать восстановление/замену в ближайший цикл ТО |
| Трещина у основания зуба | Подтверждение МПК/КП/УЗК, даже при малой длине | Ограничить режим или остановить узел, подготовить замену |
| Скол или излом зуба | Факт обнаружения | Немедленный вывод из эксплуатации |
Окончательное решение принимают по совокупности: размер дефекта, скорость роста, уровень вибрации, последствия отказа и доступность резервирования.
Карта первопричин: симптом НК → механизм → действие
| Симптом НК | Вероятный механизм | Корректирующее действие |
|---|---|---|
| Локальный питтинг у кромки | Перекос, локальная перегрузка контакта | Юстировка, проверка пятна контакта, контроль жесткости опор |
| Трещина в галтели | Изгибная усталость + концентратор | Ограничение режима, решение о замене, корректировка радиуса/финиша |
| Быстрый рост шума и вибрации | Прогрессирующее повреждение зацепления | Внеочередной НК, сверка спектра нагрузок, локализация очага |
| Продольные борозды | Абразивный износ из-за загрязнений | Фильтрация, улучшение уплотнений, ревизия смазочной системы |
Выбор материала и термообработки по сценариям
| Сценарий | Приоритет | Обычно применяют | Компромиссы |
|---|---|---|---|
| Высокие ударные нагрузки | Вязкая сердцевина + прочный поверхностный слой | Цементация/нитроцементация, контролируемый отпуск | Риск деформаций, более сложная доводка |
| Загрязненная среда | Износостойкость поверхности | ТВЧ или азотирование + защита смазки | Высокая требовательность к дисциплине ТО |
| Высокоточная позиционка | Стабильная геометрия и низкий шум | Точная финишная обработка, строгая соосность, стабильная смазка | Жесткие допуски и рост затрат на контроль |
Ограничения статьи и моделей
- Формулы упрощают реальную геометрию контакта, динамику привода и тепловые эффекты.
- Точность расчета зависит от режима смазки, качества юстировки и полноты спектра нагрузок.
- Правило Минера ограничено: не полностью учитывает последовательность перегрузок и смену механизма разрушения.
- Масштабный эффект, остаточные напряжения после обработки и технологическая наследственность могут заметно смещать фактический ресурс.
Мини-кейс (типовой)
В приводе позиционирования зафиксированы рост шума и локальный питтинг во входной зоне. Через 300 ч повторный контроль показал увеличение площади дефекта более чем в 2 раза и трещину в корневой галтели одного зуба. Принято решение: остановка узла, замена рейки, юстировка пары рейка-шестерня, корректировка смазки и ограничение пиков ускорения. На новой детали динамика дефектов стабилизировалась.
