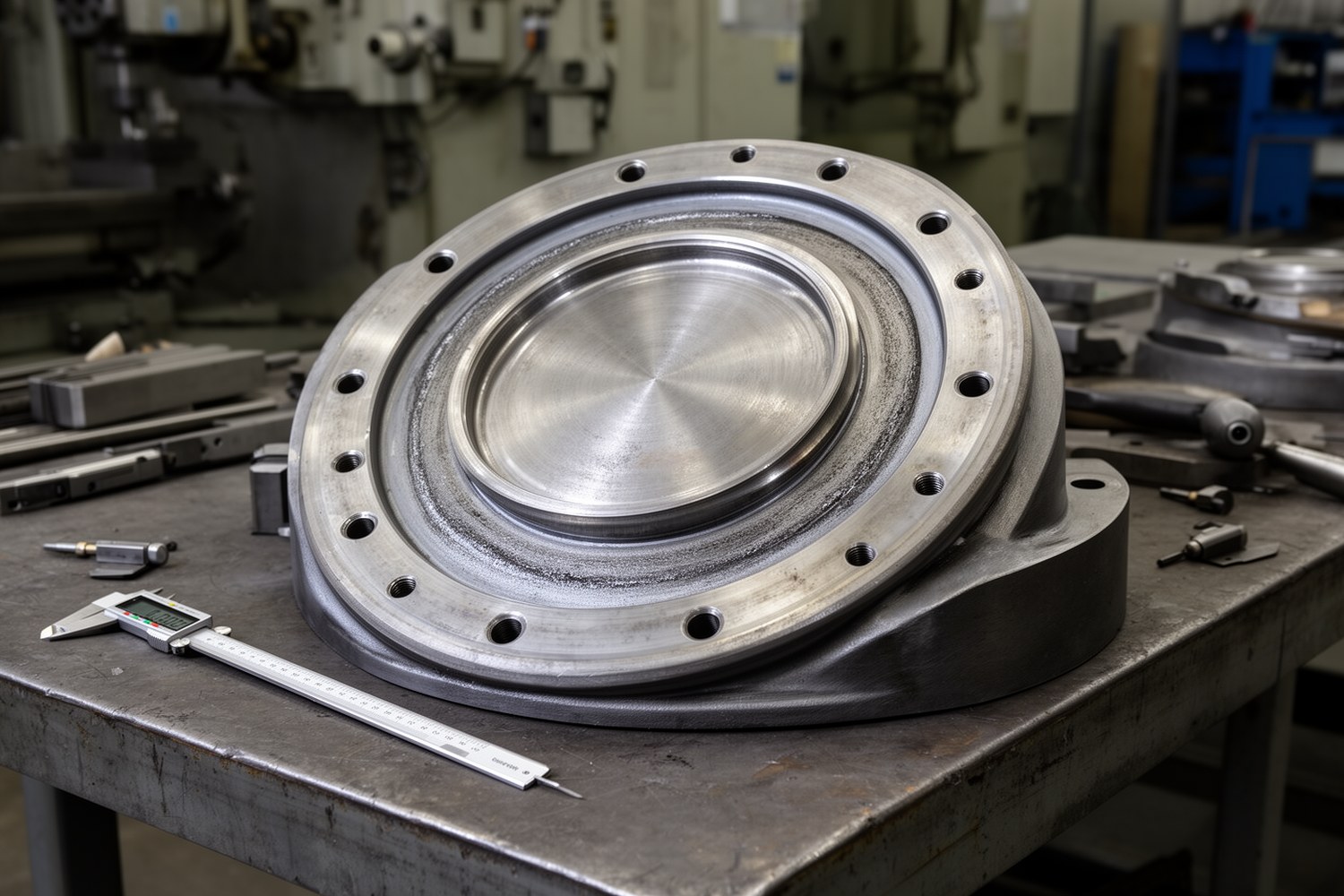

Работу с корпусом ОПУ начинают не с ремонта, а с очистки, выбора баз и точных замеров. Проверяют опорные поверхности, посадочные места, крепёжные отверстия и нагруженные зоны корпуса. После этого выбирают способ восстановления и подтверждают результат контрольными измерениями.
Коротко главное
- Нарушенная геометрия корпуса ОПУ вызывает перекос колец, локальную перегрузку тел качения, ослабление болтов и быстрый износ узла.
- При диагностике проверяют плоскостность корпуса ОПУ, параллельность поверхностей, состояние посадочных мест, крепёжных отверстий и силовых зон.
- Геометрию восстанавливают механической обработкой, наплавкой с последующей обработкой, композитными составами, ремонтом отверстий или компенсирующими прокладками.
- Момент затяжки крепежа берут из документации производителя ОПУ, чертежа узла или проекта машины.
- Итоги ремонта фиксируют в карте дефектации и акте контроля, где указывают исходные и итоговые замеры.
Восстановление геометрии корпуса ОПУ представляет собой технологическую операцию по возврату опорных и посадочных поверхностей к параметрам, при которых опорно-поворотное устройство (ОПУ) работает без перекоса, локальной перегрузки и смещения крепежа. Нарушенная геометрия вызывает неравномерное прилегание колец, перегрузку тел качения, закусывание при повороте, ослабление болтов и ускоренный износ сопряжённых деталей.
Восстановление геометрии корпусов опорно-поворотных устройств нельзя смешивать с ремонтом беговых дорожек самого ОПУ. Корпус, опорная поверхность, посадочное место и крепёжные отверстия относятся к базированию и креплению узла на машине, а беговая дорожка является рабочей поверхностью кольца подшипника.
Что считается нарушением геометрии корпуса ОПУ
Критичны плоскостность опорной поверхности, параллельность сопряжённых плоскостей, положение посадочных мест, радиальное и торцевое биение, а также координаты крепёжных отверстий относительно базовой окружности. Отклонение становится опасным, когда ОПУ перестаёт равномерно прилегать к корпусу или начинает работать с перекосом.
| Зона | Признаки дефекта | Возможные причины |
|---|---|---|
| Силовой корпус | Остаточная деформация, трещины, изменение формы монтажного пояса | Перегрузка, ударные нагрузки, усталость металла, работа с ослабленным крепежом |
| Опорная поверхность | Неравномерный зазор, пятнистое прилегание, локальные провалы, торцевое биение | Износ, коррозия, продавливание, ошибка предыдущей обработки |
| Посадочное место | Смещение кольца, нарушение центрирования, овальность, задиры | Износ бурта или цилиндрической посадки, неправильная сборка, работа с перекосом |
| Крепёжные отверстия | Разбитые отверстия, повреждённая резьба, вытянутые фаски, фреттинг-коррозия | Недостаточная затяжка, несоосность отверстий, перегрузка, повторный монтаж без контроля |
Диагностика перед восстановлением
Измерения желательно выполнять в три этапа: до демонтажа, если доступ позволяет оценить фактическую работу узла; после демонтажа и очистки, чтобы увидеть базовую геометрию корпуса; после обработки или нанесения восстановительного слоя, чтобы подтвердить результат.
- Очистить поверхность от грязи, смазки, коррозии и старых прокладочных материалов.
- Выбрать базовые точки, базовую окружность или плоскость отсчёта.
- Проверить плоскостность, параллельность, высотные перепады, овальность и положение отверстий.
- Оценить состояние резьбы, фасок, посадочных буртов и зон вокруг крепежа.
- При подозрении на трещины выполнить капиллярный, магнитопорошковый или ультразвуковой контроль.
| Метод | Что показывает | Когда применять | Ограничения |
|---|---|---|---|
| Визуальный контроль | Трещины, коррозию, задиры, следы смещения | На первом этапе дефектации | Не даёт точной карты отклонений |
| Индикаторные измерения | Перепады высот, биение, локальные провалы | Для контроля по окружности ОПУ | Требуют стабильной базы и схемы точек |
| Линейка, плита, уровень | Общий перекос и грубое нарушение плоскостности | Для предварительной оценки | Могут не выявить локальный дефект |
| Лазерное сканирование или трекер | Пространственную модель поверхности | Для крупных корпусов и сложной геометрии | Требуют подготовки поверхности и квалификации |
| Калибры и резьбовые пробки | Износ, овальность, смещение и состояние резьбы | Перед повторной установкой ОПУ | Не заменяют расчёт прочности соединения |

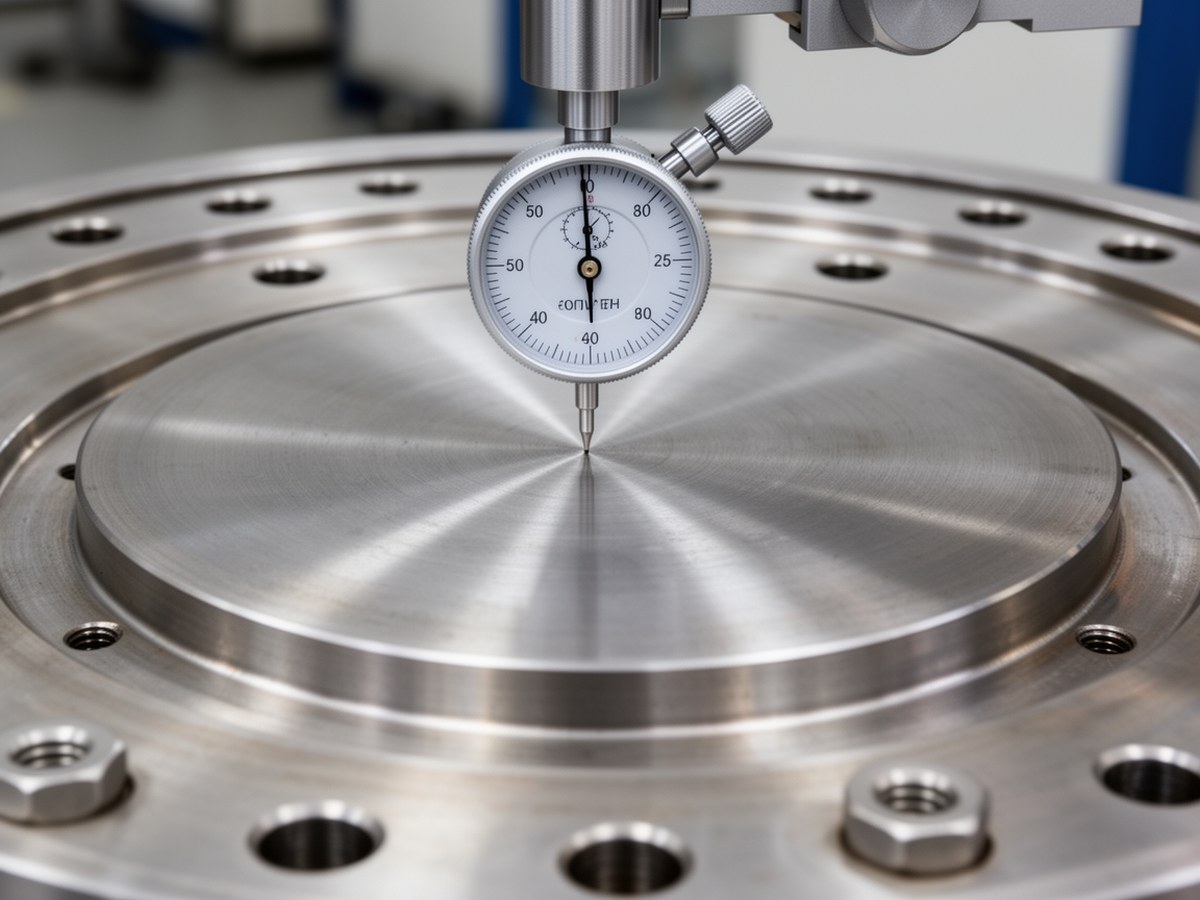

Контроль плоскостности по окружности
Иллюстрацию лучше разместить после описания выбора баз и измерения высотных отклонений.
Когда восстановление допустимо, а когда нужна замена
Ремонт допустим, если корпус сохраняет несущую способность, дефект находится в восстанавливаемой зоне, а после обработки можно выдержать требования производителя ОПУ и проекта машины. Если нарушение связано с общей потерей жёсткости, локальное выравнивание поверхности не устраняет причину отказа.
| Дефект | Ремонт обычно допустим | Замена предпочтительна |
|---|---|---|
| Локальный износ опорной поверхности | Есть достаточный припуск и нет трещин | После обработки не остаётся допустимой толщины |
| Коррозионные раковины | Дефект неглубокий и не затрагивает силовую зону | Коррозия сквозная или снижает жёсткость пояса |
| Повреждение отверстий | Возможны втулки, восстановление резьбы или ремонтный размер | Нарушена базовая окружность и нельзя выдержать координаты |
| Трещины | Только после расчётного и дефектоскопического обоснования | Трещины в силовом поясе, около отверстий или концентраторов напряжений |
| Общая деформация корпуса | Деформация мала и устранима без потери прочности | Есть потеря жёсткости или повторяемый перекос после нагрузки |
Методы восстановления геометрии
Метод выбирают по глубине дефекта, материалу корпуса, остаточной толщине, требуемой точности и доступному оборудованию. Восстановление геометрии корпусов опорно-поворотных устройств должно завершаться механическим или измерительным подтверждением, а не только визуальным улучшением поверхности.
| Метод | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Механическая обработка | Фрезерование, расточка, шлифование опорных и посадочных поверхностей | Точная и повторяемая геометрия | Снимает материал, требует жёсткого базирования |
| Наплавка с последующей обработкой | Восстановление объёма при значительном износе | Позволяет сформировать новую поверхность | Риск коробления, остаточных напряжений и изменения структуры металла |
| Композитные составы | Заполнение раковин, выравнивание отдельных зон, ремонт посадочных поверхностей ОПУ | Нет термического воздействия, хорошее заполнение неровностей | Нужна проверка нагрузки, температуры, адгезии и совместимости со средой |
| Компенсирующие прокладки | Компенсация малых перепадов высоты | Минимальное вмешательство | Допустимы только по документации производителя или ремонтной документации, не должны создавать локальные концентраторы напряжений |
| Ремонт крепёжных отверстий | Восстановление резьбы, установка ремонтных втулок, координатная обработка | Возвращает работоспособность болтового соединения | Допустим только при сохранении прочности и правильного положения отверстий |
При наплавке контролируют тепловложение, последовательность наложения валиков и охлаждение. Перегрев может вызвать коробление монтажного пояса, остаточные напряжения и изменение структуры металла. После наплавки поверхность обязательно обрабатывают до требуемой плоскостности, шероховатости и посадочного размера.
Восстановление отдельных зон корпуса
Опорная поверхность
Опорная поверхность должна обеспечивать равномерное прилегание кольца ОПУ. При небольших отклонениях применяют чистовую обработку или, если это разрешено документацией, компенсирующие прокладки. При глубоких раковинах и продавливании используют наплавку или ремонтный состав с последующей обработкой.
Посадочное место
Посадочное место отвечает за центрирование ОПУ. Для цилиндрических посадок контролируют овальность, конусность, фактический зазор и состояние бурта. Восстановление посадочных мест корпуса ОПУ выполняют так, чтобы кольцо не смещалось под нагрузкой и не передавало центрирующую функцию на крепёжные отверстия.
Крепёжные отверстия
Крепёжные отверстия проверяют по диаметру, форме, резьбе, фаскам, перпендикулярности к опорной поверхности и положению относительно окружности отверстий ОПУ. Возможные варианты восстановления: резьбовая вставка, ремонтная втулка, перенарезка по ремонтному размеру, координатная расточка или изготовление новой группы отверстий. Каждый вариант допустим только при подтверждении прочности и соответствии конструкции.
Повторное сверление без координатного контроля опасно: отверстия могут сместить кольцо, нарушить распределение нагрузки и создать концентраторы напряжений вокруг крепежа.
Расчёты и припуски
Формулы ниже используют только для предварительной оценки. Окончательные допуски и моменты затяжки должны соответствовать документации производителя ОПУ, чертежу узла или проекту машины.
Оценка допустимого отклонения от плоскостности: δпл = k × D / 1000, где δпл обозначает отклонение от плоскостности, мм; D обозначает диаметр ОПУ, мм; k обозначает коэффициент по документации или расчётной методике.
Припуск на механическую обработку: hобр = hдеф + hчист + hзап, где hдеф обозначает глубину дефекта; hчист обозначает припуск на чистовую обработку; hзап обозначает запас на погрешность измерений и базирования.
Минимальная толщина восстановительного слоя: hсл = hизнос + hобр + hусад, где hизнос обозначает глубину износа; hобр обозначает припуск на обработку; hусад обозначает запас на усадку или финишное снятие материала.
Толщина компенсирующей прокладки: hпр = Δh + hконт, где Δh обозначает измеренный перепад между контрольными точками; hконт обозначает запас на равномерный контакт после затяжки. Прокладка не должна заменять ремонт трещин, разбитых отверстий или слабого корпуса.
Контроль после ремонта
Контроль выполняют до установки ОПУ и после предварительной сборки. Проверяют не только размер, но и фактическую работу опорной пары: отсутствие качания, локального зазора, перекоса, смещения отверстий и закусывания при повороте.
| Параметр | Как контролировать | Что фиксировать |
|---|---|---|
| Плоскостность | Индикатором, уровнем, лазерной системой или картой высот | Максимальное отклонение, схему точек, базу измерения |
| Параллельность | Сравнением высотных отметок по окружности | Разницу max и min, направление перекоса |
| Посадочные размеры | Калибрами, нутромером, контролем биения | Диаметр, овальность, зазор, состояние бурта |
| Крепёжные отверстия | Калибрами, резьбовыми пробками, координатным контролем | Состояние резьбы, смещение, фаски, ремонтные втулки |
| Прилегание ОПУ | Контрольной установкой, щупами, отпечатком контакта | Зоны неполного контакта и равномерность прилегания |
| Затяжка крепежа | Динамометрическим инструментом по заданной схеме | Момент и порядок затяжки из документации производителя ОПУ или проекта машины |
Если после пробной работы крепёж теряет момент затяжки, нельзя ограничиваться повторной протяжкой. Нужно проверить прилегание, резьбу, геометрию отверстий, деформацию корпуса и соответствие схемы затяжки.
Типовые ошибки ремонта
- Обработка поверхности без корректно выбранной базы.
- Наплавка без контроля деформации и последующей механической обработки.
- Монтаж ОПУ без проверки крепёжных отверстий и резьбы.
- Компенсация прокладками глубокого износа, трещин или потери жёсткости.
- Повторная затяжка болтов без поиска причины их ослабления.
- Смешение ремонта корпуса с ремонтом беговых дорожек ОПУ.
- Отсутствие схемы контрольных точек до и после восстановления.
Документирование ремонта
Документирование нужно для повторяемости ремонта, контроля ответственности и последующего анализа ресурса. Ремонтная карта должна позволять восстановить ход дефектации и понять, почему выбран конкретный метод.
- Идентификация объекта: тип машины, место установки ОПУ, диаметр, обозначение корпуса или узла.
- Схема контрольных точек: базовая окружность, точки измерений, направление отсчёта, применённые базы.
- Исходные замеры: плоскостность, параллельность, посадочные размеры, состояние отверстий, резьбы и фасок.
- Допуски и критерии: значения из документации производителя ОПУ, чертежа узла, проекта машины или ремонтной инструкции.
- Фотофиксация: общий вид, дефектные зоны, отверстия, трещины, следы износа, состояние после обработки.
- Метод восстановления: снятый припуск, толщина восстановительного слоя, параметры наплавки, тип композита, применение втулок или прокладок.
- Итоговые замеры: фактическая плоскостность, параллельность, посадочные размеры, координаты отверстий, прилегание ОПУ.
- Контроль крепежа: схема затяжки, момент из документации производителя или проекта машины, результаты повторной проверки.
- Ответственный контроль: дата, исполнитель, контролёр, применённые средства измерений и отметка об их пригодности.
- Ограничения после ремонта: необходимость повторного контроля после наработки, замечания по остаточным дефектам, условия допуска к эксплуатации.
Если корпус установлен на ответственной технике, итоговое решение принимают не только по карте поверхности. Учитывают расчётную нагрузку, историю перегрузок, состояние металла, требования производителя и надзорной документации.
