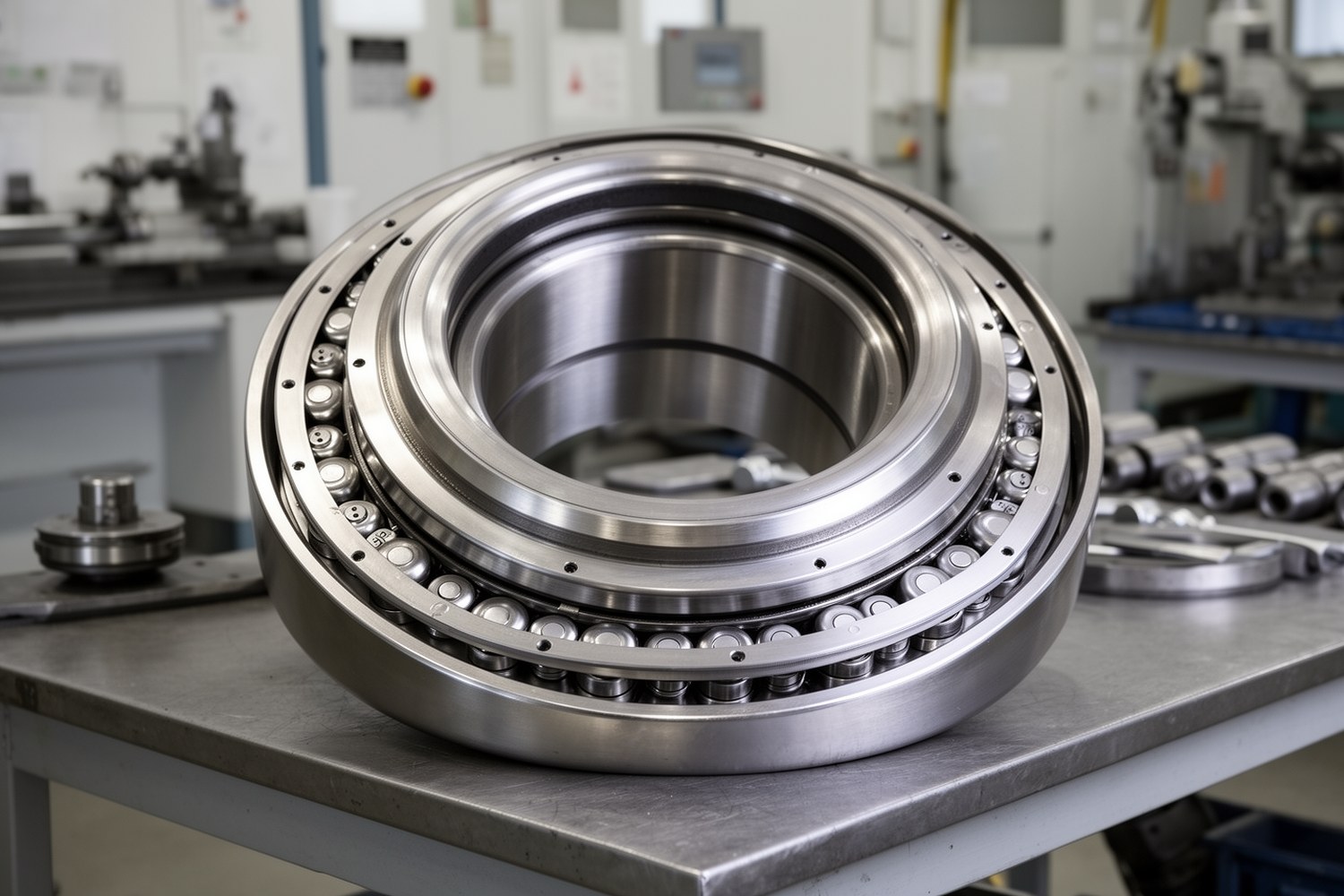

Зазор и преднатяг в опорно-поворотном устройстве определяют, как узел воспринимает осевые, радиальные и моментные нагрузки, насколько жестко удерживает поворотную часть и каким будет момент сопротивления вращению. Для ОПУ нельзя назначить одно универсальное значение: расчет зависит от типа подшипника, схемы нагружения, монтажной базы, температуры, скорости поворота, смазки и требований к точности.
- Зазором называют контролируемую свободу перемещения между кольцами, дорожками и телами качения.
- Преднатягом называют отрицательный зазор, при котором тела качения уже нагружены до приложения внешней нагрузки.
- Люфт, измеренный на машине, является эксплуатационным признаком и не всегда напрямую равен внутреннему расчетному зазору.
- Окончательные значения задают по паспорту ОПУ, расчетной модели и методике контроля для конкретного оборудования.
Что называют зазором и преднатягом в ОПУ
В инженерном смысле зазором в ОПУ называют расчетное или измеряемое перемещение, которое возможно до устойчивого контакта тел качения с дорожками. Его рассматривают в радиальном, осевом и угловом направлениях, а также в рабочем состоянии после монтажа и нагружения.
Преднатяг, или предварительный натяг, задают как отрицательный зазор. При сборке дорожки и тела качения получают начальную контактную нагрузку. За счет этого уменьшается свободный ход, растет жесткость и улучшается повторяемость позиционирования. Одновременно увеличиваются трение, тепловыделение и чувствительность к ошибкам монтажа.
Зазор и люфт не стоит смешивать. Зазор чаще описывает конструктивный или расчетный параметр контакта, а люфт показывает фактически измеренное перемещение собранного узла под приложенной нагрузкой.
Виды зазора: радиальный, осевой, угловой, рабочий и опрокидывающий
В крупногабаритных поворотных подшипниках один и тот же узел может иметь несколько контролируемых перемещений. При анализе нужно понимать, какой именно параметр измеряется и что он показывает.
| Вид зазора | Где проявляется | Как интерпретировать |
|---|---|---|
| Радиальный | Смещение одного кольца относительно другого в плоскости вращения | Важен при боковых нагрузках, приводном зацеплении и требованиях к соосности |
| Осевой | Перемещение вдоль оси вращения | Показывает свободу узла при сжимающих и растягивающих осевых нагрузках |
| Угловой | Наклон колец относительно друг друга | Связан с моментной жесткостью и точностью положения поворотной части |
| Рабочий | Состояние после монтажа, затяжки болтов, нагрева и приложения нагрузки | Может отличаться от заводского зазора из-за деформации фланцев и температур |
| Опрокидывающий | Измеряемое изменение положения при разном опрокидывающем моменте | Используется как эксплуатационный индикатор износа и состояния крупногабаритного ОПУ |
Опрокидывающий зазор критичен для кранов, манипуляторов, экскаваторов и другой техники с большой выносной нагрузкой. Он показывает суммарную реакцию ОПУ, крепежа и опорной конструкции, поэтому его нельзя автоматически считать только внутренним износом дорожек.
Как зазор и преднатяг влияют на работу узла
При назначении зазора или преднатяга приходится искать компромисс. Небольшой зазор или легкий преднатяг повышают жесткость, уменьшают ударные перемещения и улучшают точность позиционирования. При этом возрастает контактная нагрузка, а вместе с ней момент проворота и нагрев.
Если зазор слишком большой
Появляется заметный люфт, растут шум и вибрации, нагрузка распределяется по меньшему числу тел качения. Возможны ударные контакты, ускоренный износ дорожек, ухудшение работы зубчатого венца и снижение точности положения.
Если преднатяг слишком высокий
Узел вращается тяжелее, повышается температура, смазочная пленка работает в более жестком режиме. При перекосе фланцев или загрязнении посадочных поверхностей возможны локальные перегрузки и повреждения дорожек.
| Параметр | Больший зазор | Больший преднатяг |
|---|---|---|
| Жесткость | Снижается | Повышается до расчетного предела |
| Момент сопротивления вращению | Обычно ниже | Выше, особенно при недостаточной смазке |
| Нагрев | Может быть умеренным, но возможны ударные контакты | Растет при завышенной начальной нагрузке |
| Шум и вибрации | Увеличиваются при люфте | Снижаются при корректной настройке, но растут при перегрузе |
| Ресурс | Снижается из-за неравномерной нагрузки | Снижается при чрезмерном контакте и перегреве |
Типы преднатяга
Способ создания преднатяга выбирают по конструкции ОПУ и требованиям к регулировке. Оценивают не только начальную жесткость, но и риск перегруза при температуре, деформации фланцев и износе.
| Тип преднатяга | Где применяется | Основной риск |
|---|---|---|
| Жесткий | В узлах с точной геометрией деталей и стабильными условиями работы | Сложно компенсировать тепловые расширения и износ без разборки |
| Регулируемый | При сборке с прокладками, кольцами или регулировочными элементами | Ошибки настройки и неравномерность по окружности |
| Упругий | В системах с переменными нагрузками, ударами или температурными колебаниями | Меньшая жесткость по сравнению с жестким преднатягом |
| Дифференциальный | В специальных конструкциях с несимметричной нагрузкой | Сложный расчет и высокая чувствительность к монтажу |
Исходные данные для назначения зазора или преднатяга
Перед расчетом собирают не только нагрузки на ОПУ, но и данные о всей монтажной системе. Поворотный подшипник большого диаметра работает вместе с рамой, фланцами, болтовым соединением, приводом и смазкой.
- тип ОПУ: шариковое, роликовое, однорядное, двухрядное, трехрядное, с наружным или внутренним зубчатым венцом;
- осевая сила, радиальная сила, опрокидывающий момент, ударные и переменные нагрузки;
- скорость поворота, частота реверсов, доля работы в режиме колебательного движения;
- жесткость и плоскостность монтажных фланцев, качество посадочных поверхностей;
- класс и схема затяжки крепежа, наличие регулировочных прокладок или колец;
- температура окружающей среды, нагрев от привода, температурный градиент между кольцами;
- тип смазки, режим пополнения, защита от загрязнений и влаги;
- допустимый люфт, точность позиционирования, требования к плавности хода и шуму.
Эмпирические рекомендации производителя одного ОПУ нельзя переносить на другую конструкцию без проверки. Даже близкие по диаметру поворотные подшипники могут отличаться профилем дорожек, числом тел качения, жесткостью колец и допустимой монтажной деформацией.
Расчетная проверка зазора и преднатяга ОПУ
Расчет зазора ОПУ и расчет преднатяга ОПУ не сводятся к одной универсальной формуле. Обычно используют сочетание паспортных данных, аналитических зависимостей, контактных расчетов и проверки узла в сборе. Расчет преднатяга дополнительно проверяют через контактную жесткость, момент трения и нагрев в рабочем цикле.
Формулы ниже приведены как условные расчетные зависимости для понимания факторов. Фактические обозначения, коэффициенты, поправки и предельные значения берут из методики производителя, отраслевого стандарта или расчетной модели конкретного ОПУ.
G_r = D_o - D_i - 2D_w - 2s
Здесь G_r обозначает расчетный радиальный зазор, D_o и D_i обозначают характерные диаметры дорожек наружного и внутреннего кольца, D_w обозначает диаметр тела качения, s обозначает поправку на профиль дорожки и контактную геометрию. Такая запись применима только как упрощенная геометрическая схема.
G_a = H - (h_1 + h_2 + l_r + q)
G_a обозначает осевой зазор, H обозначает сборочную высоту контрольного контура, h_1 и h_2 обозначают высотные размеры элементов узла, l_r обозначает размер тела качения в осевом направлении, q обозначает поправку на прокладки, профиль дорожек и упругие деформации.
F_p = c_k · δ
F_p обозначает усилие преднатяга, c_k обозначает контактную жесткость расчетной системы, δ обозначает заданную упругую деформацию. Для шариковых и роликовых контактов зависимость может быть нелинейной, поэтому точную жесткость берут из расчетной модели или данных производителя.
ΔG_t = α · ΔT · L
ΔG_t обозначает изменение зазора от температурного расширения, α обозначает коэффициент линейного расширения материала, ΔT обозначает разность температур, L обозначает характерный размер. При разной температуре внутреннего и наружного кольца используют более подробную тепловую модель.
N = M_f · ω
N обозначает тепловую мощность потерь, M_f обозначает момент трения при заданном зазоре или преднатяге, ω обозначает угловую скорость. Проверка нужна, чтобы убедиться, что преднатяг не приводит к недопустимому нагреву в рабочем цикле.
Аналитический расчет
Подходит для предварительной оценки геометрии, контактной жесткости и температурной поправки. Требует осторожности, потому что крупногабаритное ОПУ чувствительно к деформации опор.
МКЭ
Применяют для сложных и ответственных узлов: крановых поворотных платформ, тяжелых манипуляторов, ветроэнергетики, специальных станков. Метод помогает увидеть перекосы, зоны перегруза и влияние фланцев.
Когда нужен производитель или МКЭ
К производителю или к расширенной расчетной модели обращаются, если нагрузка выходит за типовой режим, требуется высокая точность позиционирования, есть выраженные температурные градиенты, применяется нестандартная монтажная база или цена ошибки высока. Для ответственных крановых, специальных и высокоточных узлов МКЭ помогает оценить не только само ОПУ, но и совместную работу колец, фланцев, болтов и рамы.
Назначение допуска и регулировка при сборке
Расчетное значение переводят в монтажный допуск с учетом реальной технологии сборки. В зависимости от конструкции применяют подбор прокладок, регулировочные кольца, дистанционные элементы, контролируемую затяжку крепежа и измерение перемещений после затяжки.
Основная задача сборки состоит в том, чтобы получить не только нужную среднюю величину зазора или преднатяга, но и равномерное состояние по окружности. Если одно кольцо посажено с перекосом, среднее измерение может выглядеть допустимым, но часть тел качения будет перегружена.
- посадочные поверхности очищают от заусенцев, загрязнений и локальных вмятин;
- плоскостность и жесткость фланцев проверяют до окончательной установки ОПУ;
- болты затягивают по заданной схеме и контролируют момент или усилие затяжки;
- регулировочные прокладки устанавливают без нахлеста, смятия и попадания кромок в рабочие стыки;
- после затяжки проверяют легкость вращения, перемещения по индикатору и равномерность показаний по окружности.
Измерение после монтажа и в эксплуатации
Контроль зазора и преднатяга выполняют методами, которые соответствуют конструкции ОПУ и доступу к узлу. В эксплуатации чаще измеряют не внутренний зазор напрямую, а люфт, момент проворота, температуру, шум, вибрации и изменение показателей относительно базового состояния после монтажа.
| Метод | Что показывает | Ограничения |
|---|---|---|
| Щупы | Локальный зазор в доступной зоне сборочного контура | Не отражают контакт внутри закрытого ОПУ и чувствительны к перекосу деталей |
| Индикаторное измерение | Перемещение колец при приложении осевой или радиальной нагрузки | Нужно повторяемое нагружение и жесткая база для индикатора |
| Замер опрокидывающего люфта | Суммарную податливость ОПУ, крепежа и опорной конструкции под моментом | Не разделяет износ дорожек, деформацию фланцев и слабую затяжку без дополнительной проверки |
| Контроль момента проворота | Косвенную оценку преднатяга, трения и состояния смазки | Зависит от температуры, смазки, уплотнений и привода |
| Температура, шум, вибрация | Эксплуатационные признаки перегруза, износа или загрязнения | Требуют сравнения с базовой картой исправного узла |
Для надежной диагностики полезно фиксировать исходные значения после правильного монтажа: момент проворота, индикаторные перемещения в контрольных точках, температуру в типовом цикле и характер шума. Далее оценивают не только абсолютное значение, но и динамику изменения.

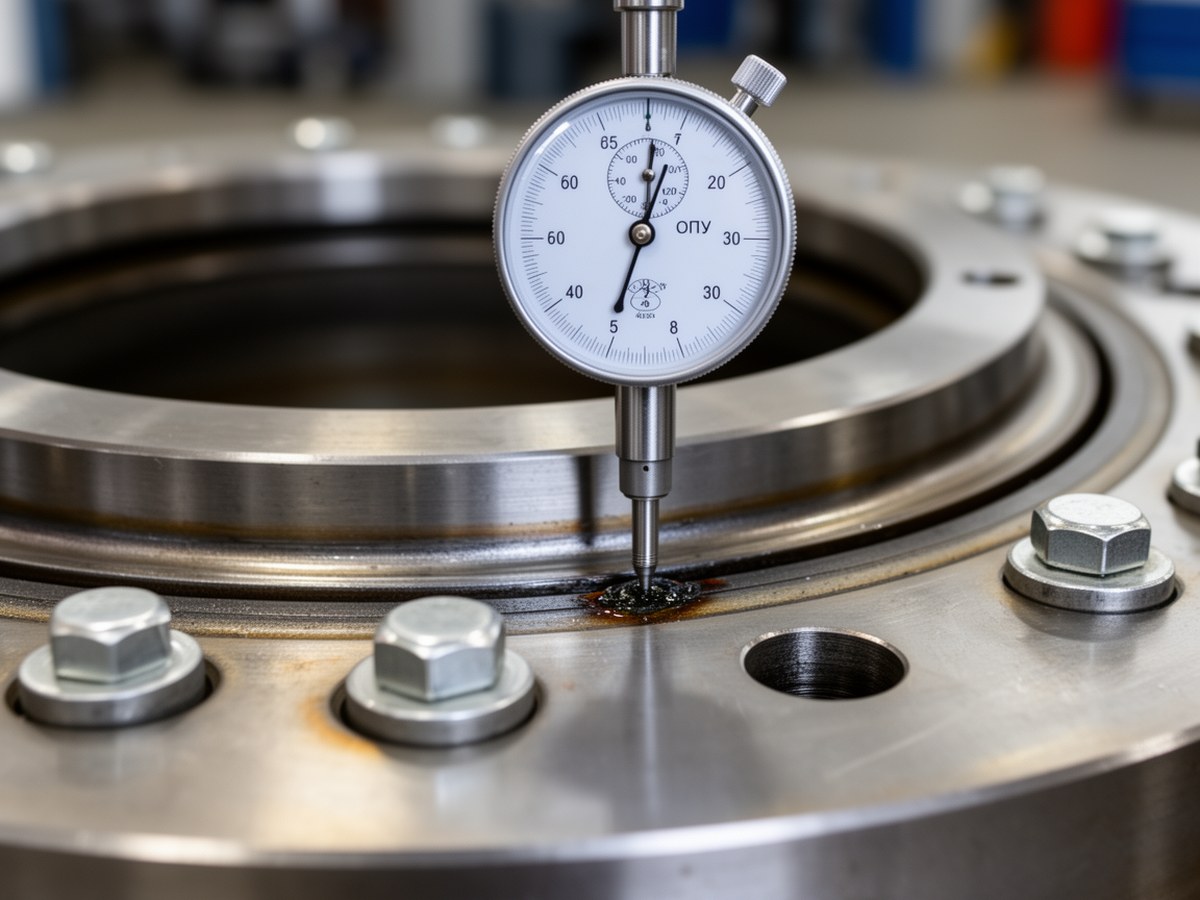

Контроль перемещений
Фактический люфт измеряют на собранном узле, поэтому результат зависит от базы, крепежа и способа нагружения.
Что фиксировать в карте контроля
В карте контроля указывают схему нагружения, точки измерения, положение поворотной части, базовый люфт, момент проворота, температуру, шум, вибрации, дату смазки и состояние крепежа. Без такой базы рост люфта или нагрева сложно отличить от изменения методики измерения.
Типовые ошибки и признаки неправильной настройки
Многие проблемы, которые воспринимаются как неправильный расчет зазора, возникают из-за монтажа. Крупное ОПУ может получить локальный преднатяг даже при корректной заводской геометрии, если фланец недостаточно жесткий или болты затянуты неравномерно.
| Признак | Вероятная причина | Что проверить |
|---|---|---|
| Рост момента вращения после затяжки | Перекос колец, завышенный преднатяг, деформация фланца | Плоскостность базы, схему затяжки, толщину прокладок, температуру |
| Неравномерный ход по окружности | Локальная ошибка посадочной поверхности или загрязнение | Заусенцы, вмятины, равномерность зазора, состояние крепежа |
| Шум и вибрация при реверсе | Избыточный люфт, ударный контакт, износ дорожек | Индикаторный люфт, состояние смазки, зубчатое зацепление |
| Локальный перегрев | Перегруженная зона контакта или недостаточная смазка | Распределение температуры, каналы смазки, монтажный перекос |
| Быстрый рост опрокидывающего люфта | Износ дорожек, ослабление крепежа, деформация опоры | Болтовое соединение, базовые поверхности, историю нагрузок |
Если измеряемый люфт вырос, сначала проверяют условия измерения, затяжку крепежа и опорную конструкцию. Только после этого делают вывод о внутреннем износе ОПУ или необходимости разборки.
Как интерпретировать изменения после монтажа
Рост опрокидывающего люфта обычно указывает на увеличение суммарной податливости узла: износ дорожек, ослабление крепежа или деформацию опоры. Рост момента проворота после затяжки чаще связан с перекосом, завышенным преднатягом или загрязнением посадочной поверхности. Локальный перегрев указывает на перегруженную зону контакта, нарушение смазки или неравномерную деформацию фланца.
Краткий алгоритм для инженера
- Определить тип ОПУ, рабочие нагрузки, моментную схему, скорость поворота и требования к точности.
- Проверить паспортные ограничения производителя: допустимые зазоры, преднатяг, монтажные допуски, плоскостность фланцев, крепеж.
- Выбрать расчетный подход: аналитическая оценка, контактный расчет, модель узла в сборе или МКЭ для ответственных случаев.
- Учесть температурные расширения, жесткость опор, смазку, загрязнение и возможные ударные нагрузки.
- Назначить монтажный допуск и способ регулировки: прокладки, кольца, дистанционные элементы или регулируемый преднатяг.
- После сборки измерить перемещения, момент проворота и равномерность показаний по окружности.
- Зафиксировать базовые значения: точки измерения, схему нагружения, люфт, момент проворота, температуру и шум исправного узла.
- Назначить периодический контроль и сравнивать последующие измерения с базовой картой, а не только с разовыми абсолютными значениями.
- При отклонениях отделять внутренний зазор ОПУ от люфта крепежа, деформации фланцев и ошибок измерения.
Правильно назначенный зазор или преднатяг не является отдельной характеристикой подшипника. Это результат согласования ОПУ, монтажной базы, крепежа, нагрузки и режима работы. Поэтому надежная настройка всегда опирается на расчет, документацию производителя и контроль собранного узла.
