Зубчато-реечная передача применяется для преобразования вращения шестерни в линейное перемещение. Практически ресурс узла определяется монтажом, корректной регулировкой зубчато-реечной передачи и дисциплиной технического обслуживания.
- До монтажа подтверждают LOTO, комплектность и геометрию базовых поверхностей.
- При установке контролируют стыковку секций, последовательность затяжки и равномерность зацепления.
- После монтажа фиксируют зазор, люфт зубчато-реечной передачи, пятно контакта, шум, вибрацию и нагрев.
- В эксплуатации используют регламент ТО по режиму нагрузки и среде.
Что такое зубчато-реечная передача и где применяется
Узел используют в приводах осей станков, порталах, транспортных и подъемных механизмах. Его выбирают при длинном ходе, высоких требованиях к повторяемости и обслуживаемости.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Состав узла и ключевые параметры
Типовой состав: рейка, шестерня, привод, опоры, крепеж, смазка, защитные элементы зоны зацепления. Ключевые параметры: модуль, класс точности, жесткость базы, качество базирования и выверки.
Мини-словарь:зазор — рабочий боковой зазор в зацеплении; люфт — суммарный свободный ход при смене направления; выверка — настройка геометрии и зацепления; приработка — начальный период стабилизации контакта; предельное состояние — износ, при котором восстановить параметры регулировкой нельзя.
Требования перед монтажом
| Пункт | Критерий | Метод |
|---|---|---|
| Безопасность | LOTO выполнен, назначен ответственный | Чек-лист допуска |
| Комплектность | Детали и крепеж соответствуют спецификации | Сверка с ведомостью |
| Состояние деталей | Нет сколов, задиров, коррозии | Визуальный и шаблонный контроль |
| Измерения | Инструмент поверен | Проверка протоколов |
| Чистота | Нет стружки, абразива, старого герметика | Осмотр и протирка |
Подготовка основания и крепежа
Основание определяет геометрию зацепления по всей длине. Перед монтажом удаляют локальные выступы, заусенцы, загрязнение и проверяют резьбы.
| Параметр | Типовой диапазон | Где мерить | Чем мерить |
|---|---|---|---|
| Плоскостность базы | 0,03–0,10 мм/1000 мм | По длине секции и на стыках | Поверочная линейка + индикатор |
| Прямолинейность установки рейки | 0,03–0,08 мм/1000 мм | 0/25/50/75/100% хода | Индикатор на каретке |
| Смещение шага в стыке секций | ≤0,02–0,05 мм | Каждый стык | Контрольная шестерня/шаблон |
| Радиальное биение шестерни | ≤0,02–0,05 мм | На делительном уровне | Индикатор |
| Боковой зазор jt | примерно (0,03…0,08)·m | По всей длине хода | Индикатор, реверсный тест |
Примечание: это типовые ориентиры для наладки. Окончательные допуски принимать по КД, паспорту узла и карте наладки производителя.
Порядок монтажа и стыковки реек
- Установить первую секцию на базу, выполнить предварительную фиксацию.
- Выставить параллельность рейки оси движения.
- Стыковать следующую секцию через контрольную шестерню/приспособление.
- Затянуть крепеж в 2–3 прохода от центра к краям, динамометрически.
- После каждого прохода проверять стык, зазор и плавность проката.
- Нанести первичную смазку и установить защиту зоны зацепления.
Выверка зацепления и контроль после монтажа
Пошаговая карта выверки зацепления зубчато-реечной передачи:
- Задать 5 контрольных точек: 0/25/50/75/100% длины хода.
- В каждой точке измерить боковой зазор и люфт при реверсе.
- Проверить пятно контакта зубчатой рейки на рабочей стороне зуба (контрастный состав, 3–5 циклов проката).
- Оценить пятно: допустимо центральное расположение по высоте и длине зуба, без устойчивого ухода к кромке.
- Проверить плавность хода на малой скорости в обе стороны, затем под рабочей нагрузкой.
- Зафиксировать результаты в протоколе приемки.
Критерий приемки: нет локального перетяга, нет провалов зазора, контакт равномерный, реверс без ударов, нагрев и вибрация стабильны.

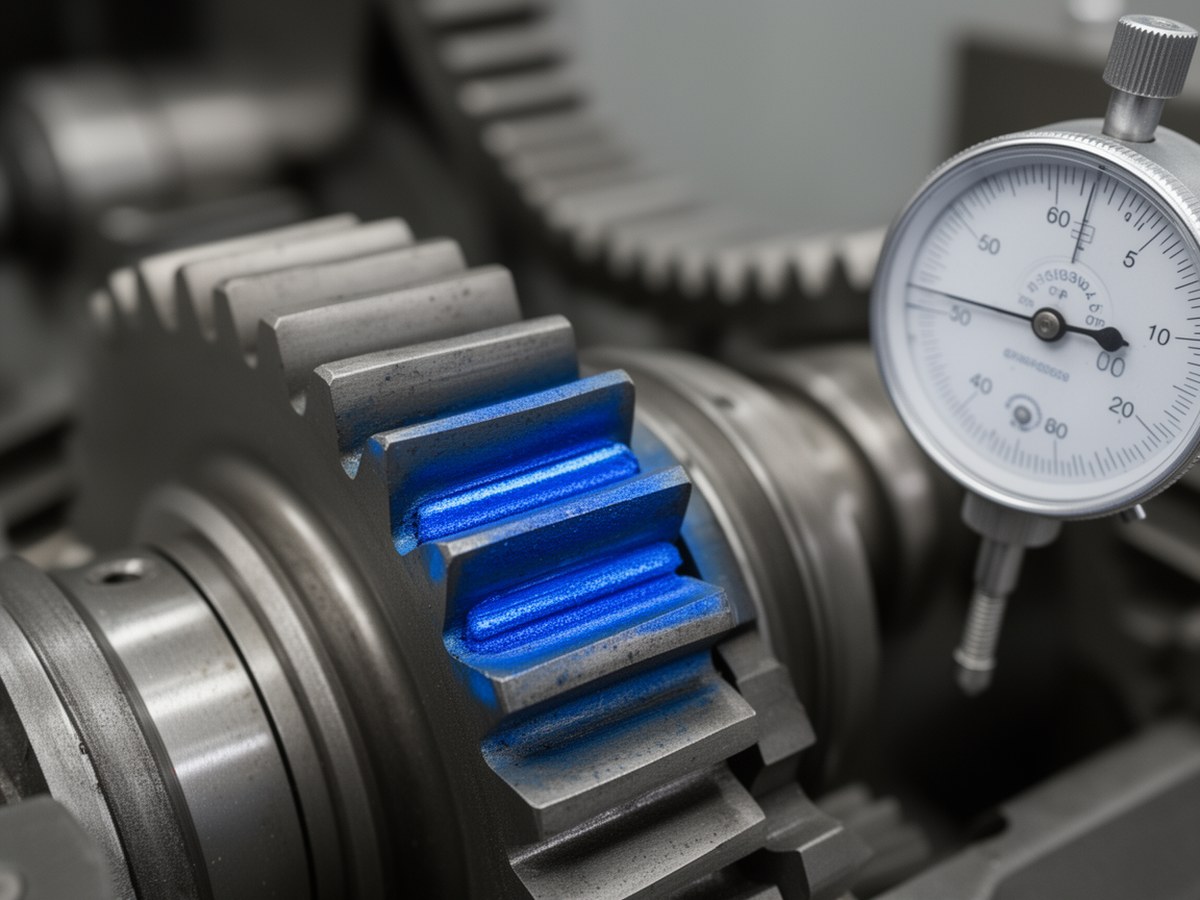

Контроль пятна контакта
Фото уместно сразу после описания методов выверки, чтобы визуально закрепить критерии приемки.
Смазка и периодическое техническое обслуживание
| Режим | Условия | Смазка/операция | Интервал |
|---|---|---|---|
| Легкий | Чистая среда, умеренная нагрузка | Осмотр пленки, пополнение смазки, контроль люфта | Смазка 250–500 ч, контроль 500 ч |
| Средний | Периодическая пыль, частые реверсы | Очистка зоны, пополнение смазки, контроль зацепления | Смазка 120–250 ч, контроль 250 ч |
| Тяжелый | Абразив, ударные нагрузки, высокий ПВ | Усиленная очистка, частая смазка, внеплановый осмотр | Смазка 40–120 ч, контроль 80–120 ч |
После приработки (обычно 20–50 ч) обязательны контрольная протяжка крепежа и повторная проверка зазора.
Типовые неисправности, критерии замены рейки и шестерни
| Симптом | Причина | Действие |
|---|---|---|
| Шум локально на одном участке | Ошибка стыка секций | Перевыверка стыка, повторный контроль шага |
| Удары при реверсе | Рост люфта, неравномерный зазор | Регулировка зацепления, проверка опор |
| Кромочный износ зубьев | Перекос рейки/шестерни | Переустановка с выверкой баз |
| Задиры, перегрев | Недостаток/неверный тип смазки | Коррекция смазки и интервала подачи |
| Вибрация растет во времени | Ослабление крепежа, износ подшипников | Протяжка, диагностика и замена опор |
Алгоритм «регулировка / ремонт / замена»:
- Регулировка, если дефект локальный и устраняется выверкой, а люфт и зазор возвращаются в допуск.
- Ремонт, если есть износ опор, крепежа или смазочной системы без критического повреждения зубьев.
- Замена, если есть трещины зубьев, прогрессирующее выкрашивание, либо люфт после регулировки остается выше допуска или вырос более чем на 30% от базового значения после пусконаладки.
Безопасность: демонтаж и пусконаладка только при заблокированном приводе, с исправной строповкой и ограничением скорости на первом пуске.
Справочные формулы для наладки
Линейная скорость рейки:v = π · d · n / 60
Оценка крутящего момента привода:M = F · (d / 2) / η
Связь шага и модуля:p = π · m
Контактные напряжения (только обзорно):σ_H ≈ Z · √(F_t / (b · d))
Формула не используется для проектного подбора. Для расчета применяют профильные стандарты и полный набор коэффициентов.
Протокол приемки после монтажа (шаблон)
| Поле | Что фиксировать |
|---|---|
| Объект/ось | Идентификатор узла, дата, исполнитель |
| Условия испытаний | Скорость, нагрузка, температура среды |
| Измерения | Зазор, люфт, биение, пятно контакта по точкам |
| Результат | Соответствует/не соответствует, замечания |
| Подписи | Наладчик, ОТК/ответственный инженер |
