Зубчатые шкивы применяются в синхронных ременных передачах, где важно точное согласование угловых положений валов. В отличие от клиноременной передачи, момент передается не трением, а зацеплением зубьев ремня и шкива. Это снижает риск проскальзывания при корректном натяжении и соблюдении совместимости профиля.
- Базовая пара совместимости: шаг + профиль зуба + ширина ремня.
- Для подбора важны нагрузка (Н·м), скорость (об/мин, м/с), ресурс и условия среды.
- Ошибки монтажа, особенно несоосность шкивов и перетяжка, часто приводят к ускоренному износу.

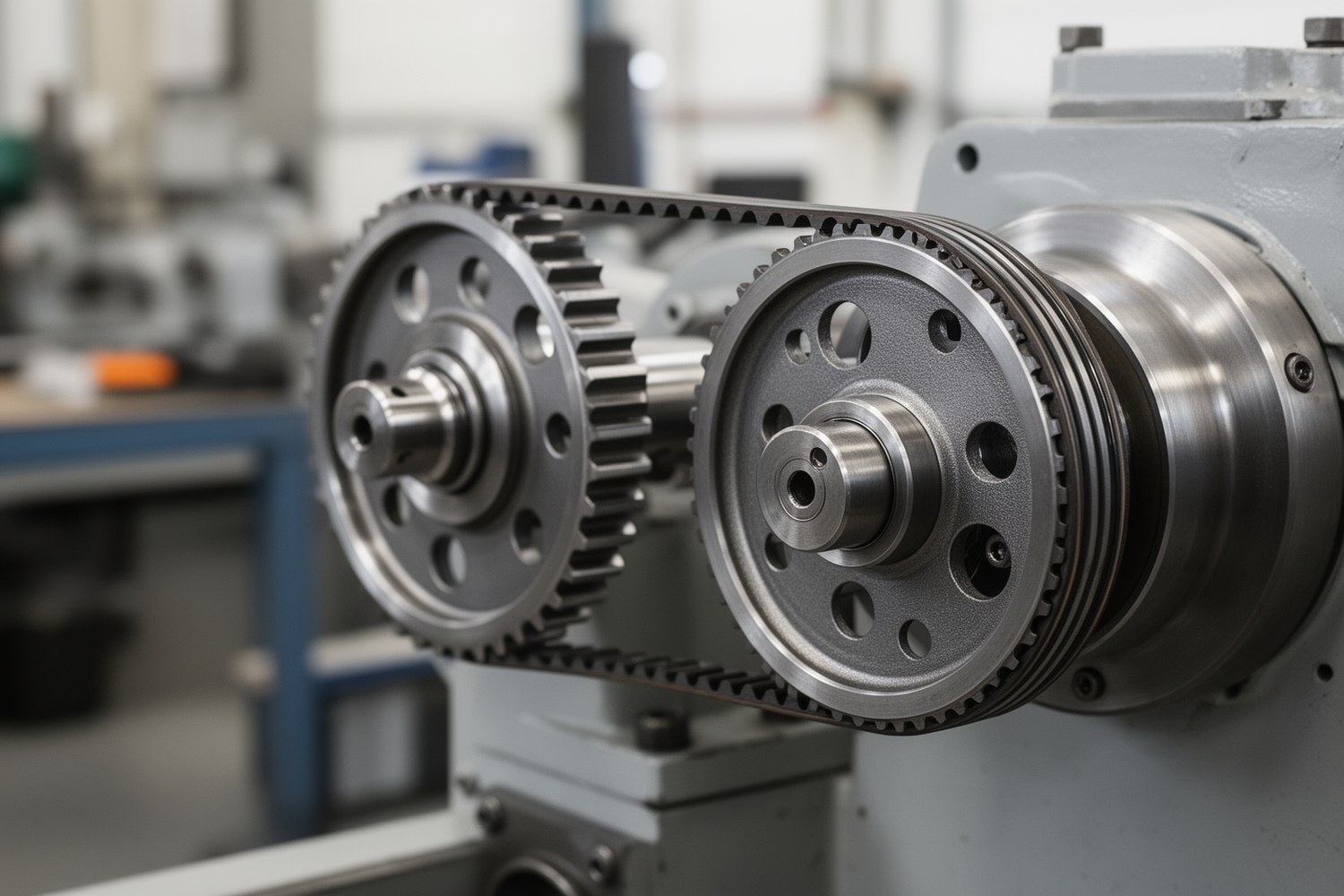

Что такое зубчатый шкив и где он применяется
Зубчатый шкив это колесо с профилированным зубчатым венцом для работы с зубчатым ремнем. Узел используют в приводах станков, упаковочных и конвейерных линий, робототехнике, дозирующих механизмах и вспомогательных промышленных агрегатах. Ключевая задача: передать крутящий момент и одновременно сохранить синхронизацию.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
На практике шкив для зубчатого ремня выбирают там, где требуется повторяемость движения, умеренный шум и чистая работа без смазки цепи. Передача чувствительна к точности сборки и корректному натяжению зубчатого ремня.
Термины и отличия: шкив, ремень, звездочка
Зубчатый шкив
Металлический или полимерный элемент на валу с зубчатым венцом. Работает только с зубчатым ремнем подходящего профиля.
Зубчатый ремень
Гибкий элемент с зубьями, воспринимающий окружную силу. Имеет заданные шаг, профиль, ширину и корд.
Цепная звездочка
Элемент цепной передачи под роликовую цепь. Геометрия зубьев, контакт и требования к смазке отличаются от ременной передачи.
Звездочка и зубчатый шкив не взаимозаменяемы. Даже при внешнем сходстве это разные стандарты зацепления и разные режимы работы.
Конструкция и ключевые геометрические параметры
Типовая конструкция: зубчатый венец, ступица, посадочное отверстие, элементы фиксации (шпоночный паз, втулка, стопорные винты). Для тяжелых режимов применяют усиленную ступицу или посадку шкива на вал через коническую втулку.
- Шаг зуба p (мм): базовый параметр совместимости с ремнем.
- Число зубьев z: определяет передаточное отношение в паре шкивов.
- Делительный диаметр d (мм): используется в расчетах скорости и кинематики.
- Рабочая ширина (мм): должна соответствовать ширине ремня и нагрузке.
- Посадка на вал: отверстие, шпонка, втулка, допуски и биение.
Даже небольшая ошибка по шагу или профилю приводит к неправильному контакту зубьев, росту шума и ускоренному износу.

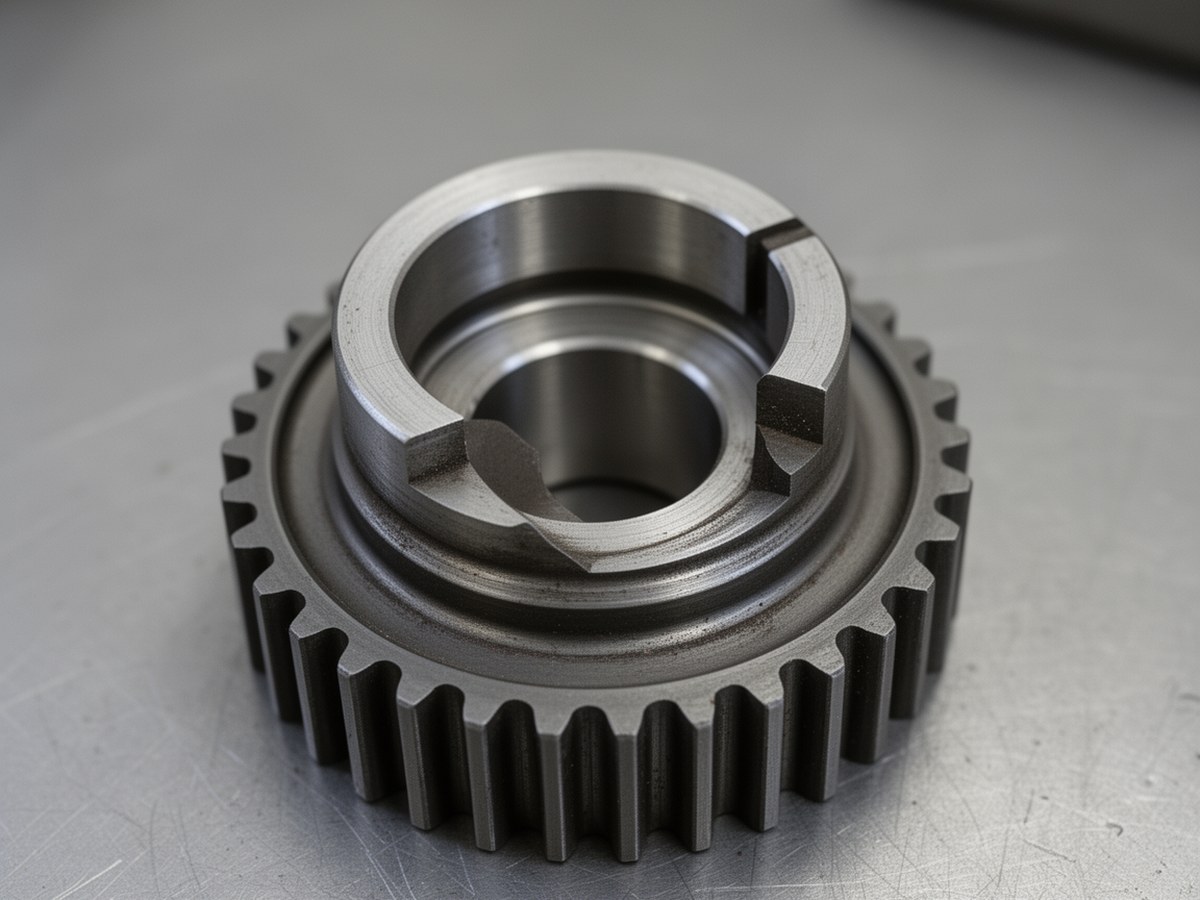

Конструкция зубчатого шкива
Фото уместно перед перечислением параметров шага, числа зубьев и посадки.
Профили зуба (T, HTD, GT) и совместимость
Профиль выбирают как пару «ремень + шкив». Смешивать профили нельзя, даже если шаг близок.
| Профиль | Характер зацепления | Типичные задачи | Практический комментарий |
|---|---|---|---|
| T | Трапецеидальный | Легкие и средние нагрузки, позиционирование | Простая номенклатура, чувствителен к ошибкам натяжения |
| HTD | Округлый зуб | Повышенный момент, циклические нагрузки | Хорошо переносит переменные режимы |
| GT | Округлый профиль серии GT | Точные и динамичные приводы | Наименование GT объединяет несколько серий. Совместимость проверяют только по документации конкретной пары ремень-шкив (серия, шаг, ширина). |
Расчетные соотношения для привода
Для первичной оценки параметров достаточно базовых кинематических и энергетических соотношений.
где i - передаточное отношение; z1 - число зубьев ведущего шкива; z2 - ведомого.
где n1 и n2 - частоты вращения (об/мин).
где v - окружная скорость ремня (м/с), d - делительный диаметр (м), n - об/мин.
Единицы должны быть согласованы. Пример: d = 120 мм = 0,12 м; n = 1500 об/мин; тогда v = π · 0,12 · 1500 / 60 ≈ 9,42 м/с.
где P - мощность (Вт), M - крутящий момент (Н·м), ω - угловая скорость (рад/с).
Материалы шкивов и эксплуатационные ограничения
| Материал | Масса | Износостойкость | Коррозионная стойкость | Ограничения |
|---|---|---|---|---|
| Алюминий | Низкая | Средняя | Хорошая | Чувствителен к ударным перегрузкам и абразиву |
| Сталь | Высокая | Высокая | Зависит от покрытия | Больше инерция, выше требования к балансировке |
| Чугун | Высокая | Высокая при стабильном режиме | Низкая без защиты | Хрупкость при ударных нагрузках |
| Полимеры/композиты | Очень низкая | От низкой до средней | Высокая | Ограничения по температуре и моменту |
Практические ориентиры (уточняются по производителю): рабочая скорость ремня часто 5-30 м/с, типовой температурный диапазон узла от -20 до +80 °C, допустимая несоосность шкивов обычно не более 0,2-0,5° или примерно до 0,5 мм на 100 мм межосевого расстояния. При высокой влажности, пыли и абразиве требования к материалу и защите возрастают.
Критерии выбора зубчатого шкива
- Определить нагрузку: номинальный и пиковый момент, характер цикла.
- Назначить передаточное отношение и диапазон частот вращения.
- Выбрать профиль и шаг зубчатого шкива как единую систему с ремнем.
- Проверить требуемую ширину ремня и допустимую окружную скорость.
- Назначить материал шкива с учетом среды, массы и ресурса.
- Уточнить посадку шкива на вал: диаметр, шпонка, втулка, способ фиксации.
- Проверить компоновку: межосевое расстояние, доступ для натяжения и обслуживания.
Совместимость перед заменой: краткий чек
- Совпадают серия и профиль зубчатого ремня и шкива.
- Совпадает шаг (мм).
- Ширина ремня не превышает рабочую ширину венца.
- Проверены посадка на вал, допуск отверстия, шпонка или втулка.
- Уточнены ограничения по скорости, температуре и моменту в каталоге производителя.
Монтаж, натяжение и обслуживание
- Выверить соосность валов и плоскостей шкивов до запуска.
- Установить рекомендованное натяжение, избегая перетяжки и провиса.
- Проконтролировать биение и надежность фиксации на валу.
- После приработки выполнить повторную проверку натяжения.
- В регламент ТО включить визуальный контроль зубьев ремня и венца шкива, шум, вибрацию, следы бокового увода.
Критерии приемки после монтажа
- Подтверждена несоосность шкивов в пределах допуска.
- Натяжение выставлено по методике производителя и проверено повторно после короткой обкатки.
- Нет задеваний буртов, бокового увода ремня и аномального шума.
- Фиксация шкива на валу не ослабевает после пробного цикла.
Проскальзывание в такой передаче не является рабочей нормой. Если оно появилось, обычно есть ошибка натяжения, перегрузка, износ или нарушение совместимости профиля.
Типичные неисправности и диагностика
| Симптом | Вероятная причина | Мера устранения |
|---|---|---|
| Ускоренный износ зубьев ремня | Несоосность шкивов, неверный профиль, абразив | Проверить соосность, заменить несовместимую пару, защитить узел от пыли |
| Шум и вибрации | Перетяжка, биение шкива, дисбаланс | Скорректировать натяжение, проверить посадку и балансировку |
| Срыв зубьев при пуске | Пиковая перегрузка, малый запас по ширине ремня | Увеличить ширину/тип ремня, пересмотреть режим пуска |
| Боковой увод ремня | Нарушение параллельности валов, дефект буртов/направляющих | Восстановить геометрию установки, проверить состояние шкивов |
Типичные ошибки выбора и монтажа
- Выбор шкива только по диаметру без проверки шага и профиля.
- Замена ремня на «похожий» без сверки серии и геометрии зуба.
- Игнорирование пиковых нагрузок и частых реверсов.
- Перетяжка как попытка убрать шум.
- Монтаж без контроля соосности и биения.
Сравнение с клиноременной и цепной передачами
| Критерий | Зубчатая ременная | Клиноременная | Цепная |
|---|---|---|---|
| Точность синхронизации | Высокая | Средняя, зависит от проскальзывания | Высокая |
| Шум | Низкий/средний | Низкий | Средний/высокий |
| Смазка | Обычно не требуется | Не требуется | Требуется |
| Переносимость ударных нагрузок | Средняя | Средняя | Высокая |
| Требовательность к соосности | Высокая | Средняя | Средняя |
| Обслуживание | Контроль натяжения и износа | Контроль натяжения и состояния ремня | Смазка, натяжение, контроль износа шарниров |
Итоговый выбор зависит от требуемой синхронности, допустимого шума, режима нагрузки и условий обслуживания. Если нужна точная фазировка и чистая работа без смазки, зубчатые шкивы в паре с корректно подобранным ремнем обычно являются рациональным решением.
