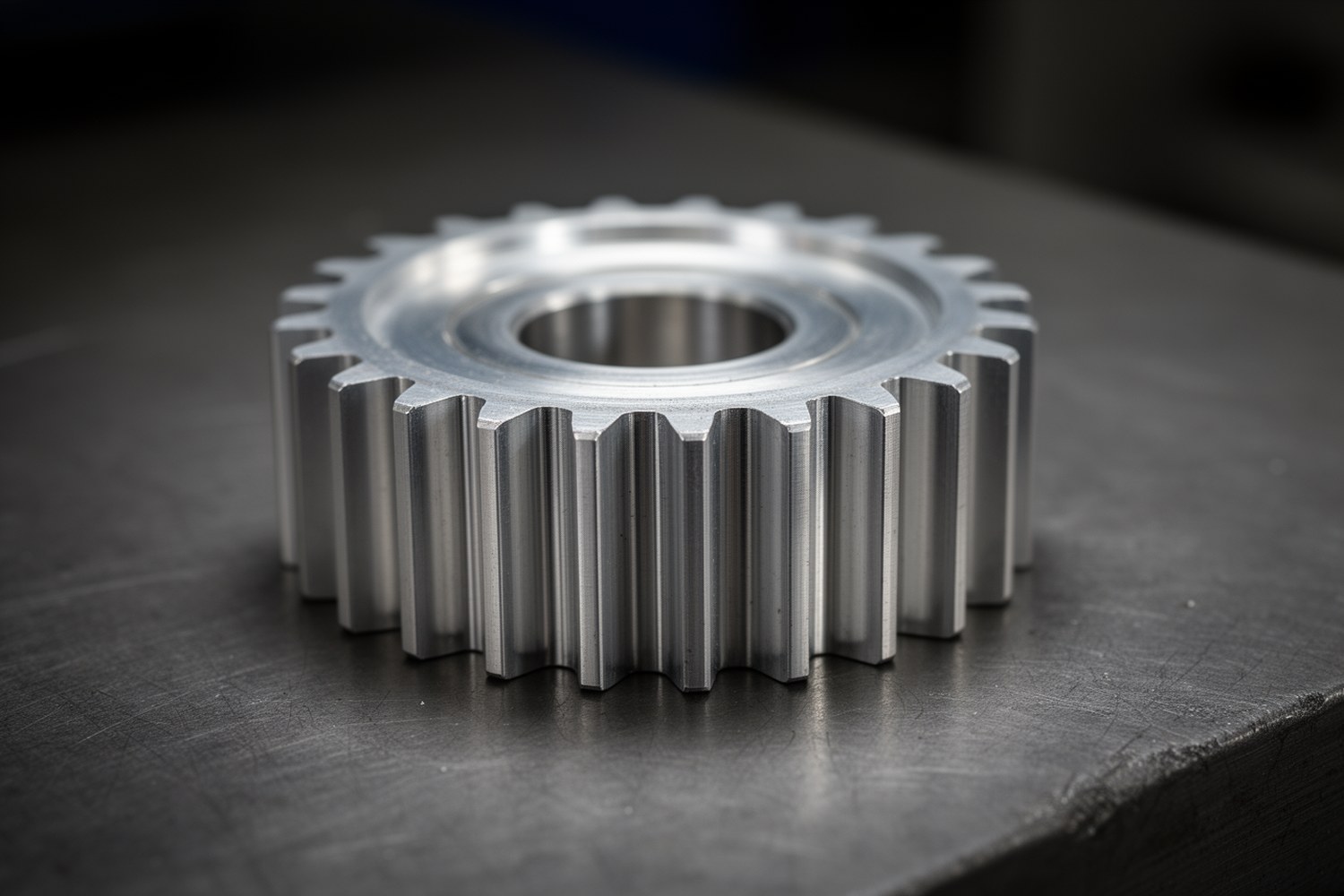

Зубчатые шкивы работают в синхронных ременных передачах и передают крутящий момент за счет геометрического замыкания (зацепления). В отличие от клиноременных или плоскоременных приводов на базе сил трения, зубчатая передача исключает проскальзывание. Ее используют в системах точного позиционирования, станках с ЧПУ и газораспределительных механизмах.
- Делительный диаметр определяет кинематику передачи.
- Профиль зуба должен строго соответствовать профилю ремня.
- Способ фиксации влияет на ремонтопригодность и точность центрирования узла.
Конструкция и геометрия
Геометрия зубчатого шкива строится вокруг нескольких базовых окружностей и элементов для правильного взаимодействия с ремнем.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Условная цилиндрическая поверхность, по которой обкатывается ремень. Шаг зубьев по делительной окружности шкива строго равен шагу зубчатого ремня.
Фактический размер шкива по вершинам зубьев. Он всегда меньше делительного диаметра на величину, которая зависит от положения нейтральной линии корда ремня.
Боковые ограничительные кольца предотвращают сползание ремня во время работы. Их ставят на шкивах малого диаметра или с одной стороны на обоих шкивах передачи.
Профили зубьев
Форма зуба шкива должна совпадать с профилем ремня. Сочетание несовместимых стандартов, например ремня HTD со шкивом STD, приводит к быстрому износу и разрушению передачи.
| Тип профиля | Маркировки | Особенности и применение |
|---|---|---|
| Трапецеидальный (метрический) | T2.5, T5, T10, AT5, AT10 | Классический профиль. Серия AT имеет усиленный зуб для передачи больших моментов. Широко применяется в линейных приводах и легком машиностроении. |
| Трапецеидальный (дюймовый) | MXL, XL, L, H, XH | Традиционный стандарт. Используется в старом оборудовании и некоторых специфических отраслях. |
| Криволинейный (полукруглый) | HTD (3M, 5M, 8M, 14M) | High Torque Drive. Полукруглая форма зуба обеспечивает равномерное распределение напряжений, что позволяет передавать высокие крутящие моменты. |
| Эволювентный / Модифицированный | STD, GT, GT2, GT3 | Обеспечивают более плавный вход в зацепление, снижают уровень шума и вибраций. Популярны в высокоскоростных приводах и 3D-принтерах. |
Способы монтажа на вал
Метод фиксации шкива на валу зависит от серийности производства, требуемой точности и условий обслуживания.
Детали поставляют с небольшим центровочным отверстием. Они требуют токарной и фрезерной обработки: расточки в нужный размер, нарезки шпоночного паза, сверления под стопорный винт. Подходят для нестандартных валов.
Готовое решение для быстрого монтажа. Шкив имеет коническое отверстие, куда вставляют разрезную втулку Taperbush. При затягивании винтов она сжимается и надежно фиксирует узел на валу со шпонкой. Конструкция облегчает демонтаж.
Бесшпоночное соединение. Цанговый зажим или стяжной диск создает высокое усилие трения между валом и ступицей. Подходит для реверсивных нагрузок и систем, где недопустим люфт.
При проектировании высоконагруженных реверсивных приводов лучше избегать классических шпоночных соединений из-за риска разбивания паза. В таких случаях надежнее использовать зажимные муфты.

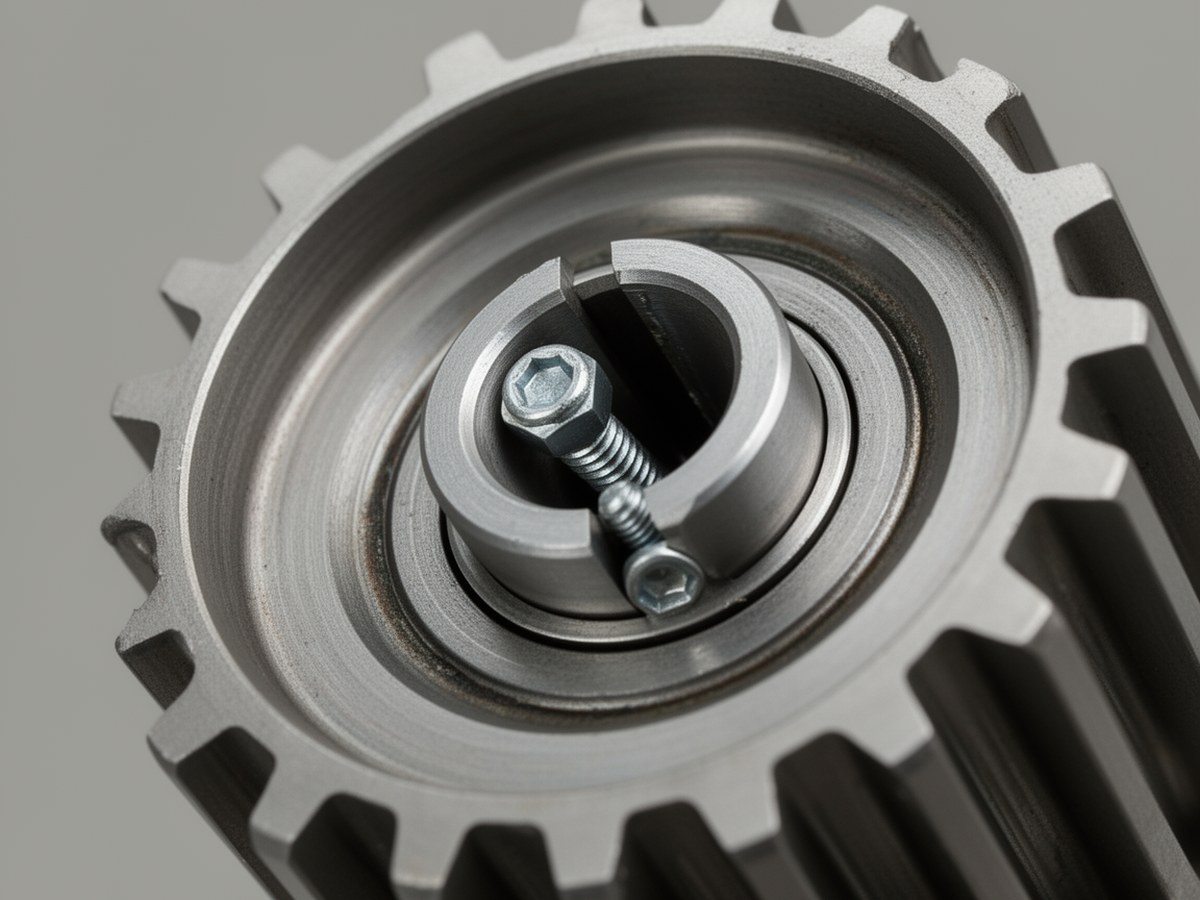

Шкив с втулкой Taperbush
Визуализация узла крепления.
Материалы изготовления
Материал определяет инерционные характеристики привода и его долговечность.
| Материал | Преимущества | Ограничения |
|---|---|---|
| Алюминиевые сплавы | Низкая масса, минимальный момент инерции, хорошая теплопроводность. | Меньшая износостойкость по сравнению со сталью. Подходят для легких и средних нагрузок. |
| Сталь (углеродистая) | Высокая прочность, возможность передачи больших крутящих моментов. | Высокая масса, склонность к коррозии (требует покрытия). |
| Чугун | Хорошо гасит вибрации, низкая стоимость при литье больших диаметров. | Хрупкость при ударных нагрузках, большая масса. |
| Пластик (Полиацеталь) | Малый вес, отсутствие коррозии, низкий уровень шума. | Только для малонагруженных передач (бытовая техника, оргтехника). |
Кинематический расчет
Для проектирования передачи нужно вычислить базовые геометрические параметры.
Делительный диаметр шкива рассчитывают через шаг зацепления и количество зубьев:
Где:
d_w: делительный диаметр шкива, мм;
p: шаг зубьев (расстояние между центрами соседних зубьев), мм;
z: число зубьев шкива;
π: математическая константа (≈ 3.14159).
Передаточное отношение зубчато-ременной передачи определяется как отношение числа зубьев ведомого шкива к ведущему:
Где:
z_1, z_2: число зубьев ведущего и ведомого шкивов соответственно;
n_1, n_2: частота вращения ведущего и ведомого шкивов, об/мин.
