Опорно-поворотное устройство (ОПУ) — это шарнирный узел, соединяющий ходовую раму с поворотной платформой или рабочим органом. В отличие от стандартных подшипников, ОПУ рассчитаны на комбинированную нагрузку при малых оборотах и периодическом вращении.
В условиях АПК узлы подвергаются тяжёлым условиям эксплуатации: абразивная пыль, влага, химические удобрения и перепады температур от -40°C до +50°C. Ошибки в подборе приводят к быстрому износу уплотнений, коррозии дорожек качения и разрушению гидравлического привода поворота.
GEA WS-0124 0015-0124-000, 400 г19 950 ₽ Без НДС
Цепное масло 3TON Сountry, 1л, минеральное213 ₽ Без НДС
KLUBER Centoplex H0, 1 кг13 950 ₽ Без НДС
Loctite 245, 50 мл5 896 ₽ Без НДС
При подборе ОПУ для сельхозтехники сначала оценивают тип тел качения, рядность, схему уплотнений и материал колец. Роликовые конструкции используют там, где преобладают ударные и опрокидывающие нагрузки; шариковые подходят для узлов с повышенными требованиями к плавности хода и малому моменту трения. Для полевых условий отдельно проверяют защиту от пыли, влаги и удобрений, а также твёрдость дорожек качения после термообработки.
Классификация и конструктивные особенности ОПУ
Конструкция ОПУ выбирается исходя из характера нагружения и требований к точности. Основные параметры: тип тел качения, количество рядов и наличие зубчатого венца.
Шариковые ОПУ работают с точечным контактом тел качения и дорожки. Такая схема даёт меньший момент трения при запуске и лучшую плавность поворота, поэтому её применяют в опрыскивателях, посевных комплексах и других узлах, где важны точность и стабильное позиционирование.
Роликовые ОПУ воспринимают нагрузку через линейный контакт цилиндрических или конических роликов. Несущая способность у них выше, а стойкость к ударам от неровностей поля лучше, поэтому такие конструкции ставят на комбайны, фронтальные и телескопические погрузчики.
По рядности: В сельхозтехнике доминируют двухрядные и трехрядные конструкции. Трехрядные ОПУ (два ряда под радиальную нагрузку, один под осевую) оптимальны для больших опрокидывающих моментов, так как распределяют усилия между рядами, повышая ресурс.
Зубчатый венец: Необходим для передачи крутящего момента от гидромотора. Внутренний венец (шестерня внутри контура) предпочтительнее для защиты от засыпания землей, внешний — для удобства обслуживания.
Технические требования к эксплуатации
Сельхозтехника работает в агрессивной среде. ОПУ должно сохранять герметичность и работоспособность при контакте с нитратами, пестицидами и абразивной пылью.
Системы уплотнений
Для защиты внутренних полостей применяют многоступенчатую схему. Лабиринтное уплотнение создаёт извилистый путь для загрязнений и не контактирует с сопряжённой деталью, поэтому не добавляет заметного трения. Манжетные уплотнения из FPM или Viton отвечают за герметичность и должны сохранять стойкость к маслам, топливу и удобрениям. Снаружи обычно ставят грязесъёмник, который снимает основную массу налипшей почвы с кольца при вращении и снижает нагрузку на внутреннюю манжету.
Материалы и технологии производства
Срок службы ОПУ напрямую зависит от марки стали и технологии термообработки. Стандартные стали в полевых условиях быстро разрушаются.
Марки сталей
Для умеренных нагрузок применяют подшипниковую сталь 100Cr6 (ШХ15): дорожки качения закаливают ТВЧ до 58–62 HRC, чтобы получить износостойкую рабочую поверхность. В узлах с высокими ударными нагрузками используют цементационные стали, например 20ХНЗА. После насыщения поверхностного слоя углеродом кольцо получает твёрдую рабочую зону при вязкой сердцевине, что снижает риск растрескивания при ударах.
Для антикоррозийной защиты внешние поверхности колец часто цинкуют, никелируют или наносят полимерные покрытия. Зубчатый венец также подвергается термообработке для предотвращения стирания зубьев.
Инженерный расчет: нагрузки и ресурс
Подбор ОПУ производится по эквивалентной нагрузке и проверке на долговечность. В каталогах используются параметры динамической грузоподъёмности C и статической C_0.
1. Эквивалентная статическая нагрузка
Проверка на статическую прочность исключает пластические деформации (борозды) при пиковых нагрузках, например, при ударе рабочего органа.
Где:
- P_0 – эквивалентная статическая нагрузка, кН;
- F_r – радиальная нагрузка, кН;
- F_a – осевая нагрузка, кН;
- M_k – опрокидывающий момент, кН·м;
- D_m – средний диаметр ОПУ, м;
- X_0, Y_0, K_0 – коэффициенты, зависящие от типа ОПУ.
Условие прочности:
Где S_0 – коэффициент запаса статической прочности. Для сельхозтехники с ударными нагрузками рекомендуется S_0 = 1,5 - 2,5.
Таблица 1. Коэффициенты для расчета эквивалентной нагрузки
| Тип ОПУ | X₀ (радиальный) | Y₀ (осевой) | K₀ (моментный) |
|---|---|---|---|
| Шариковое однорядное | 1,0 | 0,5 | 2,0 |
| Шариковое двухрядное | 0,9 | 0,45 | 1,8 |
| Роликовое (двухрядное) | 0,8 | 0,4 | 2,2 |
| Шарико-роликовое | 0,75 | 0,35 | 2,0 |
2. Расчет ресурса (L10)
Основной критерий подбора — расчётный срок службы в часах. Формула для ресурса L_h:
Где:
- n – средняя частота вращения, об/мин. Важно: Для прерывистого вращения (комбайны, погрузчики) n рассчитывается как средневзвешенное значение за полный цикл работы (время вращения / общее время цикла).
- k_d – коэффициент динамичности нагрузки. Для сельхозтехники с неровным рельефом и ударами принимается в диапазоне 1,2 - 1,8.
- C – динамическая грузоподъемность, кН;
- P – эквивалентная динамическая нагрузка, кН;
- p – показатель степени: 3 для шариковых, 10/3 для роликовых ОПУ.
Совместимость с приводом поворота
При подборе ОПУ проверяют не только несущую способность, но и параметры зубчатого венца, потому что узел часто поставляется без ответной шестерни. Модуль зуба обычно находится в диапазоне m = 3 - 10; несовпадение модуля с шестерней гидромотора делает монтаж невозможным. Тип зацепления выбирают по компоновке машины: внутренний венец лучше защищён от засыпания землёй, внешний проще осматривать и обслуживать. Для систем точного земледелия дополнительно ограничивают боковой зазор, чтобы уменьшить люфт, а для тяжёлых погрузчиков допускают больший зазор с учётом теплового расширения и ударных нагрузок.
Критерии выбора ОПУ для различных узлов
Ниже приведены типовые решения для основных узлов сельхозтехники.
Таблица 2. Рекомендации по подбору ОПУ
| Узел / Машина | Характер нагрузок | Рекомендуемый тип ОПУ |
|---|---|---|
| Малый трактор / Навесное | Низкие/Средние (Осевая: 50-150 кН) | Однорядное шариковое или двухрядное шарико-роликовое. Компактность. |
| Самоходный опрыскиватель | Средние, важна точность | Двухрядное шариковое с внутренним венцом. Защита от химикатов, низкий люфт штанги. |
| Зерноуборочный комбайн (шнек) | Средние/Высокие (Момент: 50-150 кН·м) | Двухрядное шарико-роликовое. Плавность хода, устойчивость к вибрациям. |
| Трактор с фронтальным погрузчиком | Высокие радиальные нагрузки | Двухрядное роликовое с внешним венцом. Высокая несущая способность. |
| Телескопический погрузчик | Экстремальные (Момент >300 кН·м) | Трехрядное роликовое с усиленными уплотнениями. Максимальная жесткость. |
Сравнительный анализ: шариковые и роликовые ОПУ
Шариковые ОПУ имеют точечный контакт и поэтому легче запускаются, дают меньший момент трения и лучше подходят для узлов с небольшим люфтом. Их применяют в опрыскивателях, посевных комплексах и лёгких манипуляторах, где нагрузка умеренная, а плавность поворота важнее максимальной грузоподъёмности.
Роликовые ОПУ работают с линейным контактом и выдерживают более высокие радиальные и опрокидывающие нагрузки. Момент трения у них выше, поэтому привод поворота должен иметь запас по крутящему моменту. Зато такие узлы лучше переносят ударные режимы, характерные для комбайнов, погрузчиков и тяжёлых тракторов.
Стандарты и точность позиционирования
Качество ОПУ регламентируется стандартами производителей (SKF, Schaeffler, RBC) и отраслевыми нормами. Для обычной сельхозтехники применяются стандартные классы точности. Для систем точного земледелия требования значительно выше.
В роботизированных сеялках и дозаторах удобрений важен класс зазора. Стандартные зазоры допускают микроскопические смещения рабочих органов, что снижает точность внесения. Здесь требуются ОПУ с предварительно заданным натягом или минимальным зазором (классы P, SP, UP). Такие узлы сохраняют жесткость и стабильность геометрии при смене направления.
Обслуживание и эксплуатация
Чтобы ОПУ отработало заявленный ресурс 7000–10000 часов, смазку подбирают по условиям работы и загрязнённости среды. Обычно используют литиевые или кальциевые сложные смазки с EP-присадками, а в запылённых условиях интервалы смазки сокращают в 2–3 раза. Крепёжные болты проверяют регулярно: ослабление крепежа перераспределяет нагрузку между кольцами и может привести к разрушению посадочных поверхностей.
Зубчатый венец очищают от налипшей грязи и смазывают, чтобы шестерня привода не работала с заеданием. Вращение ОПУ при приложенной осевой или радиальной нагрузке недопустимо, если такая работа не предусмотрена конструкцией: на дорожках качения появляются борозды, после чего узел быстро теряет ресурс.
Итоговые рекомендации
Для лёгких машин и прецизионных узлов обычно выбирают шариковые ОПУ, для тяжёлой техники с большими опрокидывающими моментами — трёхрядные роликовые конструкции. При расчёте ресурса учитывают коэффициент динамичности нагрузки k_d и средневзвешенную частоту вращения n. Материал колец, твёрдость дорожек качения и схема уплотнений должны быть подтверждены паспортом изделия или технической документацией производителя.

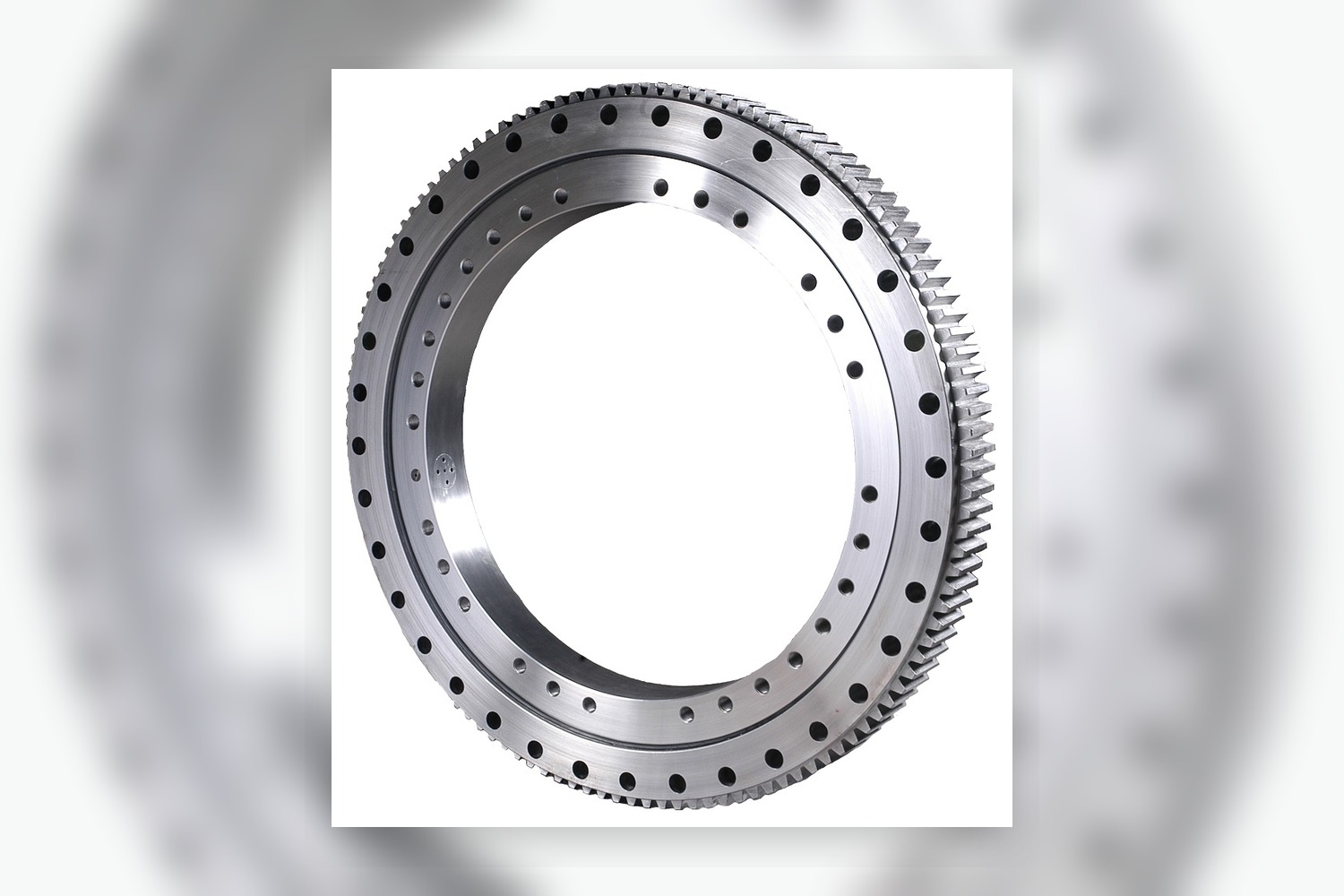

Изображение: Dkluscious / Wikimedia Commons, CC BY-SA 4.0; адаптировано для баннера.
