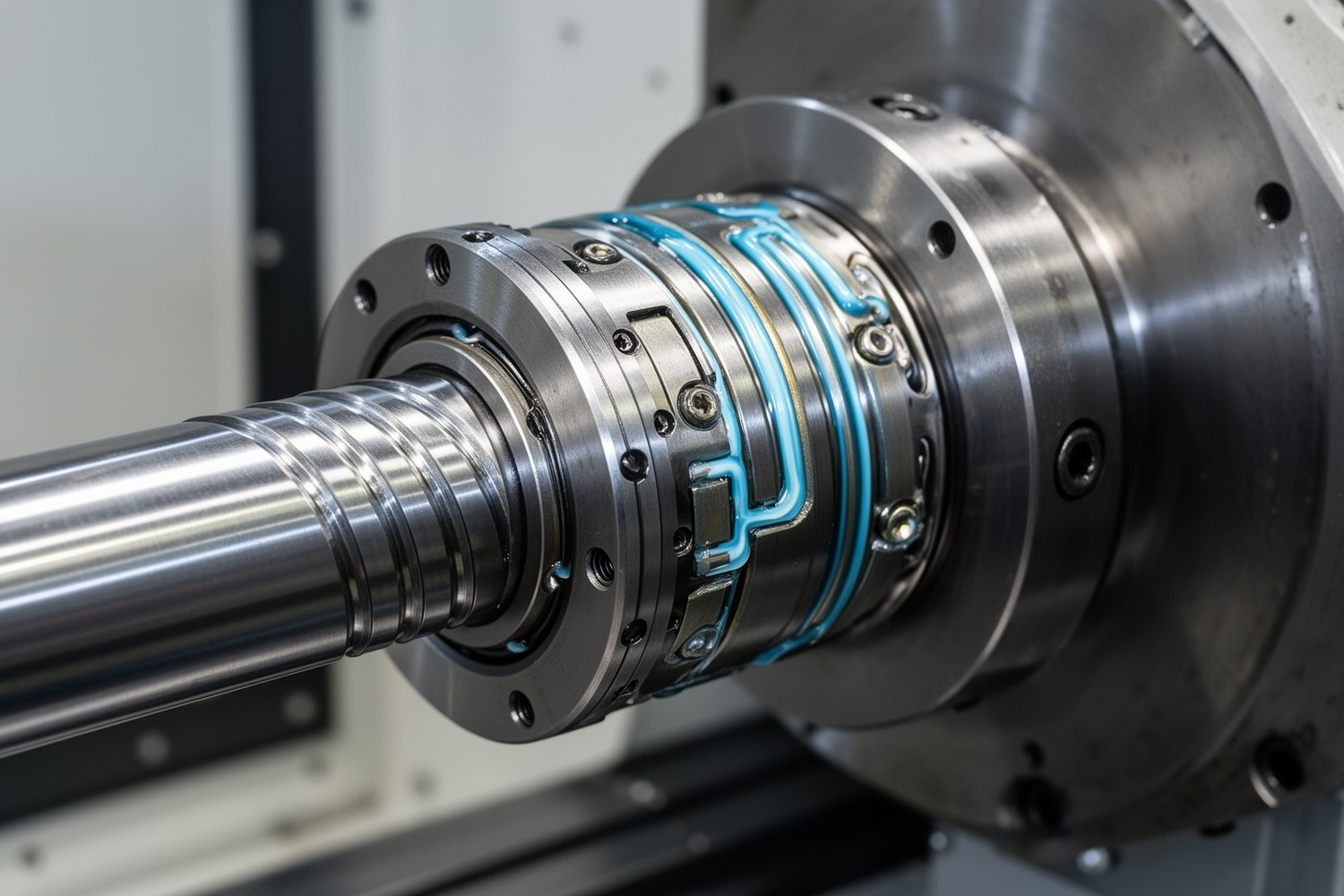

Оптимизация гайки ШВП для высоких скоростей начинается с формализации режима и ограничений. Целью является получение требуемой динамики без перегрева, потери точности и ускоренного износа.
- Фиксируют n, v, Fa, ускорения, duty cycle и температурные условия.
- Проверяют лимиты: допустимый DmN по каталогу производителя и критическую частоту винта ШВП.
- Подбирают рециркуляцию, преднатяг, материалы, смазку ШВП для высоких скоростей и охлаждение.
- Подтверждают решение на стенде по KPI: температура, вибрации, момент трения, точность после прогрева.
Область применения и входные требования
Минимальный набор входных данных: n (об/мин), v (м/мин), Fa (Н), профиль ускорений и реверсов, duty cycle (%), требуемая точность, температура среды, ресурс ШВП (L10/Lh).
Dow Corning Sylgard 184, 1,1 кг27 950 ₽ Без НДС
Dow Corning 4 (DOWSIL 4 DC), 150 г3 550 ₽ Без НДС
Dow Corning Sylgard 182, 1,1 кг36 950 ₽ Без НДС
Dow Corning 4 (DOWSIL 4 DC), 3,6 кг42 500 ₽ Без НДС
Dow Corning 340 (DOWSIL 340), 9 кг78 500 ₽ Без НДС
| Режим | Ориентир по duty cycle | Термориск | Что проверять в первую очередь |
|---|---|---|---|
| Умеренный | до 30% | Низкий/средний | Стабильность смазки и базовый M_f |
| Высокий | 30–70% | Средний/высокий | DmN, рост M_f на прогреве, термодрейф |
| Предельный | более 70% | Высокий | DmN + критическая частота + активное охлаждение |
Вывод: без duty cycle и целевого ресурса L10/Lh проект считается неполным.
Ограничивающие факторы высокоскоростной работы ШВП
Для гайки ШВП параметр DmN = d_m · n задают в мм·об/мин (d_m в мм, n в об/мин). Используют только каталожный формат ограничения: DmN ≤ (DmN)_доп для конкретной серии.
| Лимит | Симптом превышения | Риск |
|---|---|---|
| DmN | рост шума в зоне рециркуляции | перегрев, износ каналов возврата |
| Момент трения M_f | быстрый рост температуры | потеря преднатяга, деградация смазки |
| Тепловое расширение | уход нуля и шага | снижение точности, нужна термокомпенсация оси |
| Вибрации | пики на реверсе, рост гармоник | ускоренный износ, шум |
Критическая частота винта и динамическая устойчивость
Даже при допустимом DmN гайки система может ограничиваться валом. Проверяют критическую частоту винта ШВП с учетом длины, диаметра и схемы опор (FF, FK и др.).
n_work ≤ (0.7…0.8) · n_cr
n_work, рабочая частота вращения, n_cr, первая критическая частота винта по каталогу/расчету производителя опор.
Вывод: решение принимают только при одновременном выполнении условий по DmN и запасу к n_cr.
Выбор конструкции гайки и схемы рециркуляции
| Схема | Скоростной потенциал | Шум/вибрации | Ремонтопригодность | Доступность запчастей |
|---|---|---|---|---|
| Внешняя | Средний | Средние | Высокая | Обычно высокая |
| Внутренняя (дефлектор) | Выше среднего | Ниже при точной геометрии | Средняя | Зависит от серии |
| End-cap | Высокий | Низкие при корректной сборке | Средняя/низкая | Часто ограничена OEM |
Сравнение трех схем возврата шариков
Визуал нужен для быстрого сопоставления скоростного потенциала и ремонтопригодности.
Преднатяг, жесткость, трение и ресурс
Преднатяг повышает жесткость, но увеличивает M_f и P_heat. Это снижает ресурс ШВП (L10/Lh) из-за роста контактных напряжений и температуры смазки.
Вывод: для высоких скоростей применяют минимально достаточный preload и подтверждают его по температуре, M_f и ресурсу в цикле.
Материалы, смазка и охлаждение
Стальные шарики дают предсказуемость и приемлемую стоимость, керамические (Si3N4) снижают инерцию и расширяют скоростной диапазон. Для покрытий и смазки обязательна трибологическая совместимость.
Смазку ШВП для высоких скоростей подбирают по вязкости при рабочей температуре, чистоте (фильтрация), способу подачи (дозированная/циркуляционная) и интервалам обслуживания.
Минимальный расчетный комплект и границы применимости
v = p · n
Первичная кинематика (p в м/об, n в об/мин, v в м/мин).
DmN = d_m · n, мм·об/мин
Сравнивают только с (DmN)_доп из каталога производителя.
P_heat = M_f · 2πn/60
Оценка тепловыделения по измеренному или каталожному M_f.
ΔL = α · L · ΔT
Оценка теплового дрейфа оси и требований к термокомпенсации.
F_r ≈ μ · m_b · v_b² · κ
Только оценочная модель для сравнения геометрий каналов возврата в одинаковых условиях. Не является универсальной нормативной формулой прочностного расчета.
KPI приемки и протокол испытаний
| KPI | Как измерять | Пример критерия pass/fail |
|---|---|---|
| Температура гайки | датчики в 2–3 точках, лог 60–120 мин | выход на плато; ΔT между циклами в допуске ТЗ |
| Момент трения гайки ШВП | холодный/прогретый M_f | рост M_f в пределах, заданных ТЗ/OEM |
| Вибросигнатура | спектр на рабочей скорости и реверсе | нет новых выраженных пиков относительно базовой сигнатуры |
| Точность после прогрева | позиционирование до и после термостабилизации | ошибка в допуске, термокомпенсация оси работает штатно |
Если OEM-порогов нет, критерии фиксируют в протоколе проекта до испытаний и не меняют постфактум.
Типовые отказы и частые ошибки внедрения
| Проблема | Частая ошибка | Действие |
|---|---|---|
| Перегрев | недооценка прогрева и duty cycle | снизить preload, усилить охлаждение, пересчитать цикл |
| Шум на реверсе | игнорирование пиков ускорения | проверить профиль движения и рециркуляцию |
| Быстрый износ | смазка вне нужной вязкости/чистоты | скорректировать смазку и фильтрацию |
| Термодрейф | нет компенсации оси | включить и настроить термокомпенсацию оси |
Какие OEM-данные обязательны для финального решения
- допустимый DmN по конкретной серии гайки;
- диапазон преднатяга и допустимый момент трения;
- динамическая/статическая грузоподъемность для оценки L10/Lh;
- ограничения по смазке, уплотнениям, покрытиям;
- критическая частота винта и рекомендации по опорам.
Итог: рабочей считается только та конфигурация гайки ШВП, которая проходит одновременно по DmN, критической частоте, теплу, вибрациям, точности и ресурсу.
