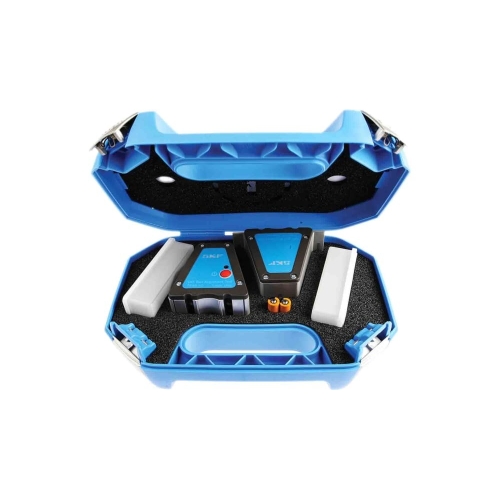

SKF TKBA 40 (TMEB 2) - Приспособление для регулировки соосности шкивов

Технические характеристики

Основные параметры

• Артикул / обозначение: SKF TKBA 40 (замена TMEB 2)
• Назначение: выверка соосности шкивов по клиновым ручьям (центровка клиновых и поликлиновых ремён)
• Конфигурация: комплект из двух измерительных блоков — передатчик и приёмник
• Тип лазера: красный диодный лазер, длина волны 632 нм
• Класс лазера: класс 2, мощность <1 мВт
• Линейная погрешность измерений: меньше 0,5 мм
• Угловая погрешность: не более 0,2°
• Диапазон расстояний между блоками: от 50 мм до 6000 мм
• Крепление: V-образные направляющие с мощными магнитами для установки в канавки шкивов
• Материал корпуса: экструдированный алюминий

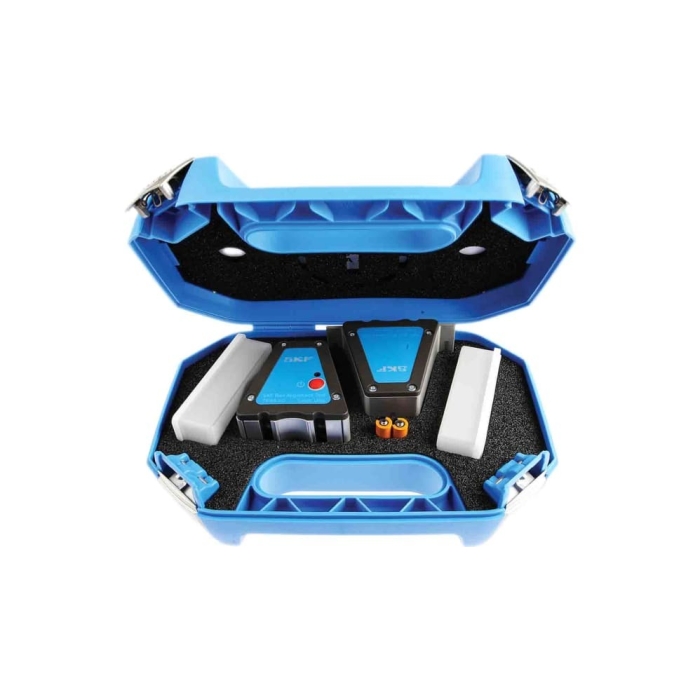

• Комплектация: передатчик, приёмник, набор V-образных направляющих (4 размера по 3 шт.), батареи, инструкция, калибровочный сертификат
• Вес передатчика: 320 г; вес приёмника: 270 г; общий вес в комплекте с кейсом: ≈1,2–1,3 кг
• Габариты: передатчик 70 × 74 × 61 мм; приёмник 96 × 74 × 61 мм; размер кейса 260 × 85 × 180 мм

Температурные показатели

• Рабочий температурный диапазон: 0…+40 °C
• Температура хранения: от −20 °C до +60 °C
• Относительная влажность при эксплуатации: 10…90 % (без конденсации)
• Класс защиты корпуса: IP40

Сертификация и сроки

• Калибровочный сертификат: поставляется; срок действия калибровки — 2 года
• Гарантийный срок: 1 год (в зависимости от поставщика и условий продажи)
• Страна происхождения: Швеция (производитель SKF)
• Электропитание: 2 × аккумуляторные/щелочные батареи типа AA (IEC LR06)
• Время непрерывной работы: до 20 часов

Инструкция по применению

Установите передатчик и приёмник в соответствующие V-образные направляющие канавок шкивов; зафиксируйте блоки магнитами и включите лазер. Приёмник с трёхмерной мишенью визуально показывает вид перекоса (вертикальный, горизонтальный, параллельный или комбинированный). Вносите коррекцию положения подвижного шкива до совмещения луча с опорными линиями приёмника. Перед началом измерений очистите канавки шкивов от грязи и отложений и убедитесь в надёжности фиксации направляющих.

Рекомендуемые области применения

• Выверка клиноремённых приводов станочного и технологического оборудования
• Регулировка поликлиновых ремённых передач (с применением бокового адаптера при необходимости)
• Сервисы и ремонтные отделы конвейерных и транспортерных систем
• Вентиляционные и насосные агрегаты с ременными приводами
• Энергетические установки и приводные линии промышленных производств
• Производственные линии с высокими требованиями к соосности и натяжению ремней
• Сельскохозяйственная техника с ремёнными приводами

Адаптеры, ограничения и подготовка к измерению

• Для монтажа на боковую поверхность муфт, звездочек или многоручьевых шкивов требуется дополнительный адаптер TMEB A2 (в комплект не входит)
• Для немагнитных шкивов и звездочек может потребоваться специальный зажим (G-зажим) или иное адаптирующее крепление; использование на немагнитных поверхностях без адаптера не рекомендуется
• Не используйте прибор при прямом воздействии сильного солнечного света на зону приёма без экранирования — возможны ошибки считывания
• Перед измерением проверьте уровень заряда батарей и целостность оптических окон; храните прибор в кейсе для защиты оптики

Преимущества использования

• Выверка по рабочим ручьям шкивов обеспечивает более точную центровку, чем по торцам, особенно при различной толщине или обработке торцов
• Трёхмерная мишень приёмника даёт однозначную визуализацию вида перекоса (вертикальный/горизонтальный/параллельный)
• Минимальный комплект (две головки) упрощает и ускоряет установку прибора на привод
• V‑образные направляющие с мощными магнитами обеспечивают быструю фиксацию в канавках стандартных шкивов
• Большое рабочее расстояние до 6 м позволяет выверять удалённые и крупногабаритные узлы
• Снижение износа ремней и подшипников за счёт точной центровки, уменьшение вибрации и уровня шума
• Прочный алюминиевый корпус обеспечивает долговечность блоков в промышленной среде

Безопасность: прибор содержит лазер класса 2; избегайте прямого контакта луча с глазами и не направляйте лазер на людей. Особенности эксплуатации: для корректных результатов необходима чистота канавок и надёжная фиксация измерительных блоков; при работе с немагнитными шкивами или боковым монтажом подготовьте соответствующие адаптеры (TMEB A2 или крепёжные зажимы). Сферы применения охватывают машинные и производственные приводы, где критична соосность шкивов и натяжение ремней; применение прибора позволяет сократить износ компонентов и снизить вероятность внеплановых простоев.
