SKF PHL FM10/400 - Измеритель натяжения ремней

Технические характеристики

Основные параметры

• Тип прибора: оптический измеритель натяжения ремней (портабельный блок + оптический датчик).
• Диапазон частот: 10–400 Гц.
• Точность измерения: до 100 Гц — ±0,1 Гц; свыше 100 Гц — ±1%.
• Максимальное отображаемое натяжение: 9990 Н (≈2200 фунтов).
• Диапазон вводимых масс ремня: 0,001–9,990 кг/м.
• Диапазон вводимой длины пролёта ремня: 0,001–9,99 м (практически до 10 м).

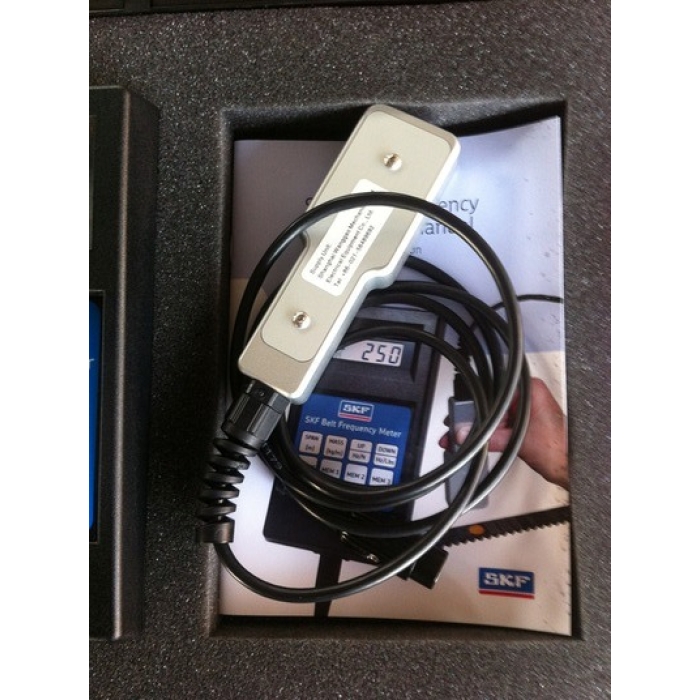

• Датчик: оптический инфракрасный, длина волны 970 нм, направляющий видимый оранжевый луч для прицеливания.
• Длина кабеля датчика: 1 м.
• Источник питания: 4×AA (MN1500), только щелочные; расчётное время работы — до 20 часов.
• Материал корпуса: механически обработанный алюминий (корпус прибора).
• Примечание по терминам для масла/смазок: базовое понятие «тип базы», показатели вязкости, кинематическая вязкость и индекс вязкости не применимы к измерителю натяжения ремней (данный раздел предназначен для компонентов смазочных материалов).

Температурные показатели

• Рабочая температура: от +10°C до +50°C.
• Температура хранения и транспортировки: от −50°C до +70°C.
• Температура вспышки / температура застывания: не применимо для измерительного прибора (показатели относятся к горюче-смазочным материалам).

Сертификация и сроки

• Класс защиты корпуса: IP54 (защита от пыли в объёме, ограниченное проникновение; защита от брызг воды).
• Соответствие стандартам: наличие прецизионного кварцевого резонатора/эталонного генератора частоты для калибровки и стабильности измерений (в комплект входит эталонный резонатор по данным поставщика).
• Пищевой допуск: не применимо (прибор не предназначен для контакта с пищевыми продуктами).
• Гарантийный срок: указывается поставщиком; при эксплуатации соблюдать сроки и условия хранения, указанные в руководстве.
• Страна производства: указывается поставщиком/производителем (информация в документации или на упаковке).

Инструкция по применению

Перед началом измерений убедитесь, что оборудование остановлено и область измерения очищена от видимых загрязнений. Подключите оптический датчик к ручному блоку, включите прибор, введите параметры ремня (удельную массу и длину пролёта), наведите датчик на среднюю линию пролёта и механически возбудите колебания ремня (удар или дергание). После стабилизации сигнала просмотрите измеренную частоту и при необходимости используйте встроенный калькулятор для вычисления натяжения в ньютонах или фунтах.

Рекомендуемые области применения

• Контроль натяжения ремён промышленных приводов станков и технологического оборудования.
• Приводные системы вентиляционного и климатического оборудования.
• Трансмиссии производственных линий и автоматизированных конвейеров.
• Энергетическое оборудование с ремёнными приводами: генераторы, приводы вспомогательных агрегатов.
• Насосные станции и компрессорные установки с клиновыми и поликлиновыми ремнями.
• Сельскохозяйственная техника с ремёнными передачами.
• Обслуживание конвейерных систем и транспортеров на предприятиях и в складах.

Специфические рекомендации по измерению

• Оптимальное расстояние от датчика до поверхности ремня: 5–25 мм; допустимо до 50 мм при небольшом отклонении точности.
• Допустимое отклонение угла прицеливания: до 45° при сохранении приемлемой точности.
• Возможность измерения с боковой поверхности ремня при невозможности прямого доступа к лицевой стороне.
• Для обеспечения повторяемости измерений используйте штатный эталонный резонатор для периодической проверки корректности показаний.

Преимущества использования

• Бесконтактный оптический метод измерения — отсутствие механического воздействия на ремень во время диагностики.
• Высокая точность измерений при использовании кварцевого эталонного генератора и цифровой обработки сигнала.
• Встроенный калькулятор натяжения с возможностью ввода массы и длины пролёта — прямой вывод натяжения в Н или фунтах.
• Визуальная (дисплей и направляющий оранжевый луч) и звуковая индикация результатов для удобства оператора.
• Работа на щелочных батареях AA позволяет полевое применение без стационарного питания; опция использования аккумуляторов с последующей подзарядкой возможна при наличии соответствующего адаптера.
• Защищённый алюминиевый корпус и класс IP54 дают эксплуатационную устойчивость в условиях производственных цехов.
• Не требует демонтажа кожуха в большинстве случаев и выдерживает измерения в шумных средах благодаря цифровой фильтрации сигнала.

Безопасность и эксплуатационные примечания: все измерения следует проводить на остановленном оборудовании; использовать только рекомендованные щелочные элементы питания AA; хранить прибор в защитном кейсе при температурах −50°C…+70°C; избегать попадания воды на оптический элемент и механических ударов по датчику. При возникновении сомнений в коррекции показаний провести поверку с эталонным резонатором и свериться с инструкцией производителя. Прибор предназначен для технической диагностики ремённых приводов и не предназначен для контакта с пищевыми продуктами или использования в средах с агрессивными химикатами без дополнительной защиты.
