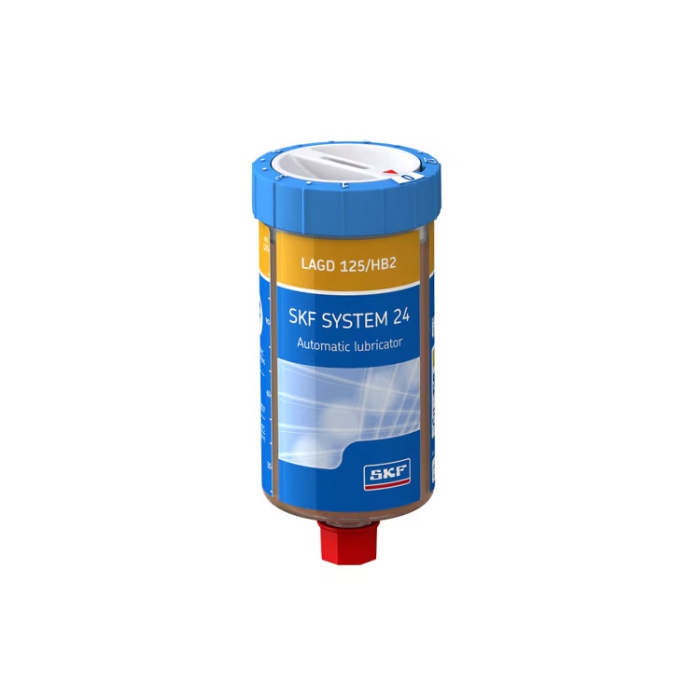

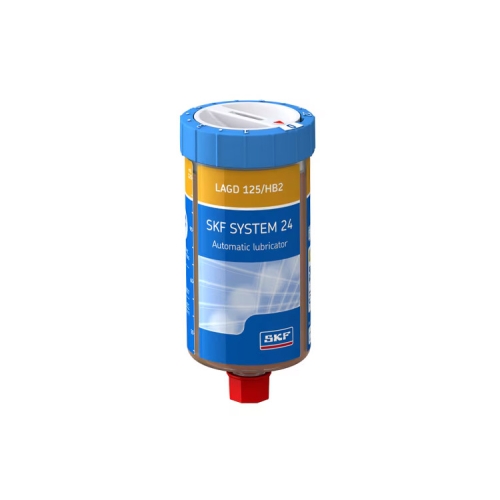

SKF LAGD 125/HB2 - Автоматический одноточечный газовый лубрикатор

Технические характеристики

Основные параметры

• Артикул производителя: LAGD 125/HB2
• Серия: SKF SYSTEM 24
• Тип привода: Газовый (инертный газогенератор)
• Тип конструкции: Одноточечный (одноканальный)
• Объем контейнера: 125 мл
• Тип наполнения: Смазка SKF LGHB 2
• Базовое масло: Минеральное
• Загуститель: Комплексное кальциевое сульфонатное мыло
• Класс консистенции NLGI: 2
• Кинематическая вязкость при 40 °C: около 400 мм²/с (сСт)
• Присоединительная резьба: 1/4" BSP (R 1/4 / G 1/4)
• Диаметр штуцера для подачи: 6.35 мм
• Максимальное пусковое давление: 5 бар
• Материал корпуса: Прозрачный поликарбонат (для визуального контроля)
• Масса (нетто/брутто): около 200 г / 0.2 кг

Температурные показатели

• Рабочий температурный диапазон: от -20 °C до +150 °C
• Рекомендуемая температура хранения: около +20 °C (допустимый диапазон +5 °C … +25 °C)
• Температура вспышки (для смазки LGHB 2): высокая (превышает рабочий диапазон)
• Температура каплепадения смазки: +220 °C
• Температура застывания (для LGHB 2): обеспечивает запуск при низких температурах

Сертификация и сроки

• Класс взрывозащиты: ATEX, Зона 0 (атмосфера с горючей пылью или газами)
• Сертификат KEMA: 04ATEX1275 X (или актуальная версия для серии LAGD)
• Степень защиты корпуса: IP68 (пылезащищенность, защита от продолжительного погружения в воду)
• Экологический класс: Биоразлагаемый, соответствует строгим экологическим нормам
• Гарантийный срок: 12 месяцев (при соблюдении условий хранения и монтажа)
• Срок хранения заполненного устройства: до 2 лет
• Страна происхождения: Швеция (SKF AB)

Инструкция по применению

Лубрикатор SKF LAGD 125/HB2 является устройством, готовым к использованию сразу после распаковки. Конструкция предусматривает активацию без применения инструмента, что минимизирует риск ошибки при монтаже. Процедура установки включает несколько обязательных этапов.

Рекомендуемые области применения

• Корпуса подшипников (шариковых, роликовых, сферических) промышленных двигателей и генераторов.
• Конвейерные системы и транспортеры в горнодобывающей и складской промышленности.
• Цепные передачи и крановое оборудование.
• Вентиляционные установки и насосы, работающие в тяжелых условиях.
• Лифтовое оборудование и эскалаторы (требуется использование маслозаполненных версий с обратным клапаном).
• Оборудование в зонах с ограниченным доступом, где ручной монтаж смазки затруднен или опасен.
• Взрывоопасные зоны (ATEX Zone 0), требующие искробезопасных систем смазки.

Специфика установки и настройки

• Активация: Поворот активационного кольца запускает химическую реакцию выделения газа и начало подачи смазки. Процесс может занять некоторое время до достижения рабочего давления.
• Регулировка срока службы: Время работы лубрикатора настраивается в пределах от 1 до 12 месяцев. Установка на 0 означает временную блокировку подачи.
• Монтаж магистрали: Для смазки максимальная длина гибкого шланга-капилляра не должна превышать 300 мм из-за сопротивления материалов. Для масел допускается длина до 1500 мм.
• Защита от вибраций: Рекомендуется использовать монтажные хомуты или защитные основания (например, модель LAPP 4), так как прямая вибрация может повлиять на стабильность работы газового элемента.
• Совместимость: Перед заменой старой смазки на SKF LGHB 2 убедитесь в их совместимости. Рекомендуется промыть узел при полной смене типа базового масла (минерального на синтетическое или полусинтетическое).
• Обратный клапан: В маслозаполненных исполнениях обратный клапан удалять нельзя, так как он предотвращает вытекание смазки под действием гравитации. Для густых смазок (как LGHB 2) обратный клапан обычно не требуется или имеет иную конструкцию.

Преимущества использования

• Экономия ресурса: Дозированная подача исключает перерасход смазки. Узел смазывается ровно столько, сколько необходимо для вытеснения грязи и образования пленки.
• Безопасность персонала: Отпадает необходимость регулярного подъема сотрудников на высоту или доступ к опасным зонам для ручной проставки смазки.
• Универсальность: Возможность выбора различных сроков работы (от 1 до 12 месяцев) позволяет подстраивать лубрикатор под режимы обслуживания оборудования без замены самого устройства.
• Визуальный контроль: Прозрачный корпус инженерам позволяет дистанционно или при беглом осмотре оценить остаток ресурса устройства.
• Надежность в экстремальных условиях: Класс ATEX и IP68 расширяют границы применения, позволяя использовать лубрикатор там, где обычные устройства запрещены или быстро выходят из строя.
• Качество смазки: Использование оригинальной смазки SKF LGHB 2 гарантирует отличные антикоррозионные свойства, высокую адгезию и работоспособность при перепадах температур.

При эксплуатации изделия следует соблюдать общие правила безопасности сжатых газов: не подвергать лубрикатор воздействию температур выше +150 °C и не вскрывать корпус. Хранение должно осуществляться в вертикальном положении в сухом помещении при температуре около +20 °C, защищенном от прямых солнечных лучей. При монтаже в условиях высоких вибраций обязательно использование дополнительной защиты корпуса. Замена устройства производится после полного опорожнения контейнера или по истечении настроенного срока службы.
