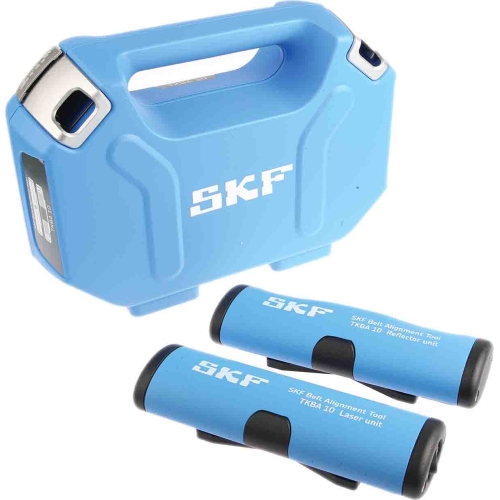

SKF TKBA 10 (TMEB 2) - Приспособление для регулировки соосности шкивов

Процедура настройки (Выверка соосности)

• Подготовка поверхности: Перед установкой необходимо тщательно очистить торцевую или боковую поверхность шкива от грязи, старой смазки, стружки и заусенцев. Магнитная фиксация требует плоской и чистой металлической поверхности для исключения перекосов самого инструмента.
• Установка блоков: На приводной вал (ведущий) монтируется передатчик лазера, на ведомом валу — приемник. Благодаря мощным магнитам блоки фиксируются за несколько секунд. Важно убедиться, что блоки не соприкасаются и не касаются вращающихся частей ремня или цепи.
• Настройка приемника: Приемник должен быть развернут точно напротив лазерной линии. Если расстояние между шкивами велико (до 3 м), используйте функцию расширения луча (при наличии в модификации), чтобы обеспечить четкость линии.
• Извлечение показаний: После включения на приемнике визуализируется отклонение. Показания считываются по шкалам горизонтального и вертикального перекоса. Визуализация позволяет мгновенно определить тип неисправности (угловой перекос, параллельное смещение).
• Внесение коррекций: Производится подбивка shim-пластин (регулировочных прокладок) под опоры двигателя или ведомого агрегата до совмещения лазерной линии с нулевым индикатором на приемнике.

Рекомендуемые области применения

• Регулировка клиновых (V-belt) и поликлиновых (Multi-V) приводов на станках, насосах, вентиляторах
• Настройка цепных передач и звездочек в конвейерных линиях и упаковочном оборудовании
• Обслуживание систем вентиляции, кондиционирования и аспирации (HVAC)
• Трансмиссии производственных линий с ремневой передачей вращения
• Предотвратительное обслуживание (ТО) промышленного оборудования
• Диагностика вибраций и шумов, вызванных несоосностью приводов

Специфические указания и ограничения

• При выверке шкивов с U-образным (клиновым) профилем канавки, для обеспечения абсолютной точности, могут потребоваться дополнительные калиброванные направляющие (TMEB A2), если магнитной фиксации на плоскости торца недостаточно или если поверхность шкива имеет сильную кривизну.
• Работа в условиях сильного прямого солнечного излучения может снизить контрастность красной лазерной линии; в таких случаях рекомендуется использовать козырек на приемнике (если предусмотрен конструкцией).
• Магнитное крепление не работает на алюминиевых или пластиковых поверхностях шкивов (в таких случаях требуется использование адаптеров или переходных металлических пластин).
• Для точной выверки необходимо, чтобы валы были неподвижны. Лазерный луч не должен прерываться ремнем во время измерения.

Преимущества использования

• Мгновенное обнаружение перекосов: Визуальная лазерная линия позволяет увидеть и горизонтальный, и вертикальный перекос одновременно, без необходимости использования щупов и измерительных лент.
• Снижение ресурсных затрат: Точная выверка снижает неравномерность износа ремней и цепей, предотвращает перегрев подшипников и разрушение валов, продлевая срок службы приводов в 2-3 раза.
• Энергоэффективность: Устранение перекоса снижает механическое трение и сопротивление при вращении, что уменьшает потребление электроэнергии приводами.
• Простота эксплуатации: Не требует наличия квалификации инженера-наладчика высокого разряда; интуитивно понятен мастерам по ТО.
• Мобильность и автономность: Не требует подключения к электросети (работает от батареек), компактен, легко помещается в защитный кейс для транспортировки между цехами.
• Надежность конструкции: Алюминиевый корпус SKF устойчив к механическим ударам и агрессивным средам промышленных помещений.

Использование SKF TKBA 10 является критически важным этапом в процессе технического обслуживания промышленного оборудования. Регулярная проверка соосности позволяет избежать внеплановых простоев, сократив затраты на закупку расходных материалов (ремней, цепей) и замену дорогостоящих узлов (подшипников, валов). Безопасность работы обеспечивается использованием лазера безопасного класса; однако операторам следует избегать прямого попадания лазерного луча в глаза во время проведения измерений.
