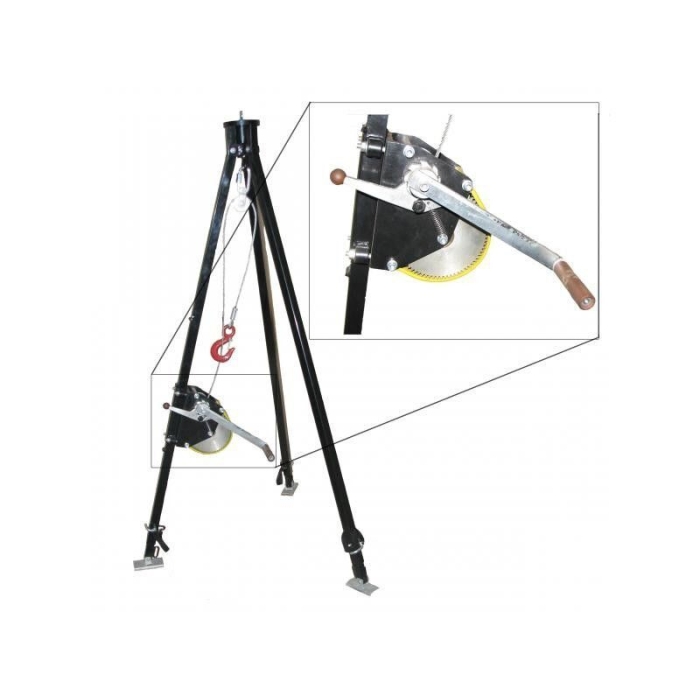

Штатив-тренога (трипод) ТМ-1, лебедка, трос стальной, 20 м

Технические характеристики

Основные параметры

• Назначение: эвакуация и обслуживание одного работника в труднодоступных пространствах.
• Максимальная рабочая (допустимая) нагрузка: 315 кг.
• Грузоподъемность лебедки: 250 кг.
• Рабочая высота штатива (стойки выдвинуты): 2140 мм.
• Транспортировочная высота (стойки сложены): 1340 мм.
• Диаметр стального троса: 4,8 мм.
• Длина троса в базовой комплектации: 20 м (возможна модификация до 35 м по заказу).
• Усилие на рукоятке лебедки при номинальной нагрузке: не более 25 кгс.
• Масса конструкции: 23 кг (в упаковке до 22–30 кг в зависимости от комплектации).
• Тип тормозного механизма: автоматический храповый с ручным управлением.
• Материал опорных элементов: сталь с противоскользящими зубьями (антифрикционные пластины).

Температурные показатели

• Рабочий температурный диапазон: от −40 °C до +40 °C (климатическое исполнение У1).
• Условия хранения: в сухом закрытом помещении, трос рекомендуется смазывать для предотвращения коррозии.
• Отсутствие температурных ограничений по вспышке и застыванию (характеристика применима исключительно для жидких смазочных материалов, для данного изделия является нерелевантной).

Сертификация и сроки

• Стандарт соответствия: изготовлен в соответствии с ТУ 28.22.18-006-50338810-2022.
• Нормативные документы: соответствие ТР ТС 019/2011 «О безопасности средств защиты».
• Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию.
• Срок службы: ориентировочно 3 года (при соблюдении регламента ТО).
• Документация: в комплекте паспорт изделия и инструкция по эксплуатации.

Инструкция по применению

Перед началом эксплуатации необходимо визуально проверить целостность несущих элементов штатива, состояние стального троса на отсутствие перегибов и коррозии, а также работоспособность храпового механизма лебедки. Для проведения работ требуется привлечение не менее двух специалистов: один оператор обслуживает механизм подъема, второй контролирует состояние работника в люке/колодце. Операции по подъему и спуску должны выполняться в строгом соответствии с требованиями охраны труда и инструкцией завода-изготовителя.

Рекомендуемые области применения

• Аварийно-спасательные работы по эвакуации персонала из канализационных колодцев, смотровых камер и подвалов.
• Промышленное обслуживание резервуаров, технологических емкостей, шахт, колодцев, бассейнов и других замкнутых пространств.
• Строительные работы в котлованах, траншеях и тоннелях с ограниченным доступом.
• Работы в горнодобывающей промышленности (в выработках, штольнях), где требуется мобильная страховочная опора.
• Проведение монтажных и ремонтных работ на промышленных предприятиях в технологических приямках.

Порядок установки

• Штатив устанавливается на ровной твердой поверхности над отверстием (колодцем/резервуаром).
• Выдвинуть телескопические стойки, отрегулировать их длину независимо друг от друга для обеспечения горизонтального положения площадки при наличии неровностей на грунте. Зафиксировать стойки шплинтами.
• Натянуть полиамидные стягивающие цепи (привязи), соединяющие опоры, для исключения самопроизвольного разъеззания ножек под нагрузкой.
• Проверить правильность намотки троса на барабан лебедки и свободное прохождение карабина через центральный блок.
• Произвести контрольный подъем груза без человека для проверки работы автоматического тормоза.

Требования к персоналу и контролю

• К обслуживанию допускаются обученные специалисты, прошедшие инструктаж по работе с высотным и спасательным оборудованием.
• Запрещается превышать допустимую рабочую нагрузку (250 кг).
• Ежемесячно проводить технический осмотр лебедки и несущих элементов, своевременно устранять дефекты.

Преимущества использования

• Трехточечная конструкция штатива обеспечивает высокую устойчивость даже на неровных и сыпучих поверхностях благодаря телескопическим стойкам с независимой регулировкой.
• Наличие стальных противоскользящих зубьев на подошвах гарантирует надежную фиксацию опор в грунте или бетонных плитах.
• Автоматический тормоз (храповик) предотвращает самопроизвольное опускание грузоподъемного механизма при случайном ослаблении усилия оператора, что является критически важным фактором безопасности.
• Усилие на рукоятке лебедки составляет не более 25 кгс, что позволяет безопасно работать одному человеку даже с максимальной нагрузкой на механизме.
• Компактные габариты в сложенном состоянии (1340×390×360 мм) и относительно небольшая масса 23 кг упрощают транспортировку оборудования в служебных автомобилях и доставку на удаленные объекты.
• Возможность применения как с ручной лебедкой, так и с втягивающими устройствами типа НВ, что расширяет сценарии использования на промышленных объектах.

Для обеспечения многолетней и безопасной эксплуатации штатива-треноги ТМ-1, необходимо регулярно смазывать трос и элементы кинематики лебедки, соблюдать требования по хранению в условиях пониженной влажности и избегать ударных нагрузок на конструкцию. Использование сертифицированных карабинов и страховочных привязей в сочетании с данным оборудованием минимизирует риски при работе в ограниченных пространствах.
