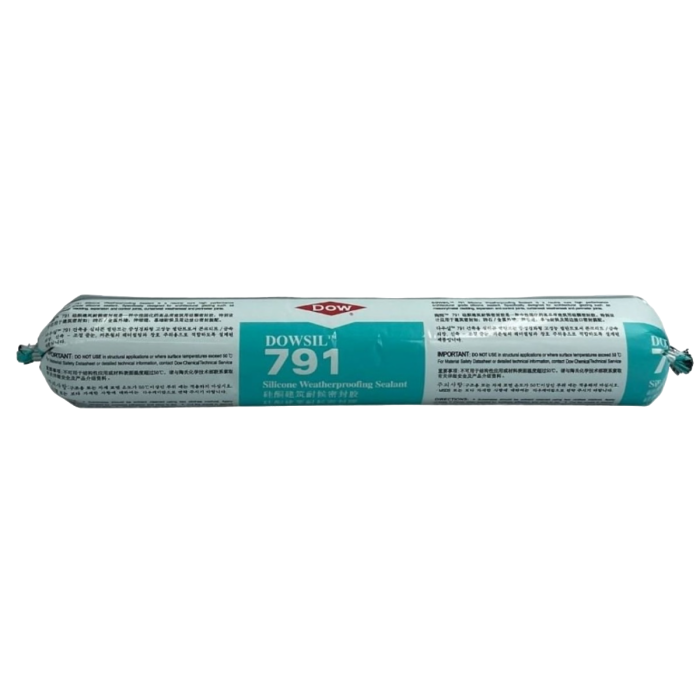

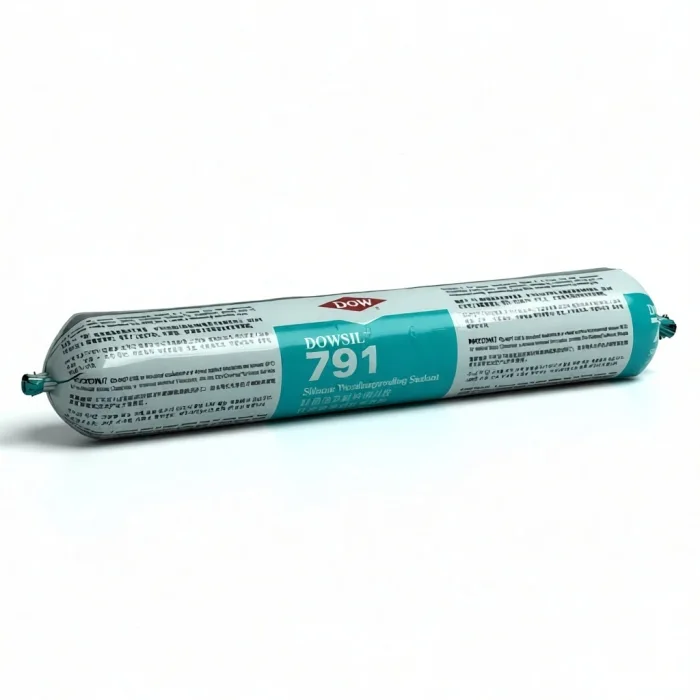

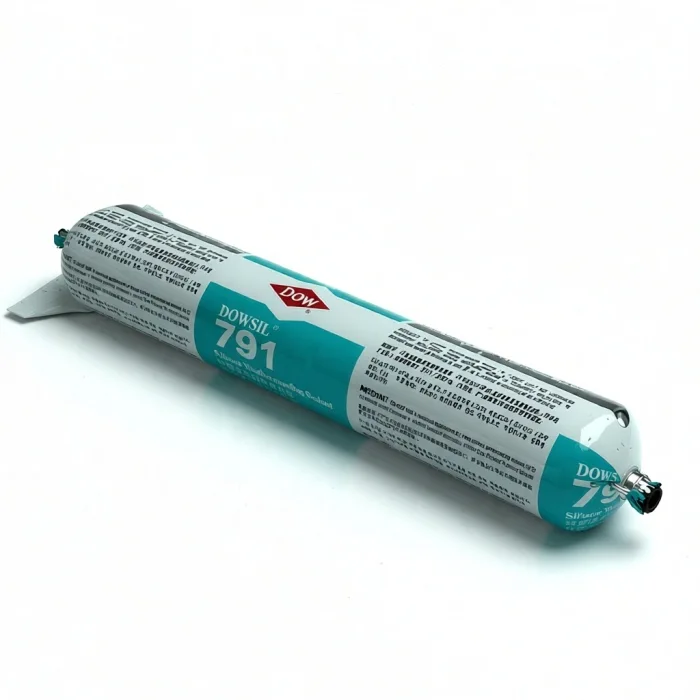

Dow Corning 791 (DOWSIL 791), 590 мл - Cиликоновый герметик

Технические характеристики

Основные параметры

• База: органосиликон (силиконовый, нейтральная вулканизация).
• Класс/вязкость: низкомодульный по стандартам ISO (по ASTM может классифицироваться как среднемодульный).
• Твердость по Шору: ~30 (единиц Шора A после вулканизации).
• Удельный вес: ~1,52.
• Скорость выдавливания: ~210 г/мин (типичное значение для стандартных условий испытания).
• Жизнеспособность/время обработки: около 15 минут (при 23°C, 50% относительной влажности).
• Время образования пленки (до отлипа): около 15–35 минут в зависимости от условий; полная вулканизация поверхности слоя до первых дней — 7–14 суток (частичное отверждение при стандартных условиях), окончательное состояние свойств — через 28 суток (типовые лабораторные данные приведены для образца 12×12×50 мм по ISO).
• Механические параметры после вулканизации: предел прочности при растяжении ~0,75 МПа; удлинение при разрыве ~460%; модуль при 25% удлинения ~0,3 МПа, при 50% — ~0,35 МПа.
• Кинематическая вязкость: в технической документации не указана.
• Индекс вязкости: не указан в доступных исходных данных.

Температурные показатели

• Температура применения (нанесение): типично от +5°C до +40°C (в отдельных поставках и описаниях продавцов указывается диапазон от -25°C до +50°C для специальных партий/условий применения).
• Температура эксплуатации (рабочий диапазон шва): от -50°C до +150°C.
• Температура вспышки: не указана в доступных материалах.
• Температура застывания/замерзания продукта в упаковке: не указана; хранение рекомендуется при +5°C…+25°C, избегать замораживания.

Сертификация и сроки

• Пищевой допуск: не указан в доступной документации.
• Соответствие стандартам: соответствует международным требованиям для структурных/фасадных герметиков (приводится соответствие стандартам США, Азии и Европы; низкомодульный класс по ISO указан в техническом описании).
• Сертификаты и документы: технический лист, сертификат соответствия, СГР и иные паспорта качества доступны у поставщиков (файлы и пакеты документов поставляются отдельно).
• Гарантийный/срок годности: обычно указывается 12 месяцев в зависимости от партии и условий хранения; точный срок указан на упаковке и в паспорте партии.
• Страна производства: в отдельных коммерческих предложениях фиксируются партии производства в Бельгии, Китае или США — информация указывается в сопроводительных документах поставщика.

Инструкция по применению

Подготовка поверхности и технология нанесения определяют долговечность и функциональность шва. Перед нанесением необходимо удалить пыль, рыхлые частицы, следы масла и силиконовых загрязнений; непористые основания обезжиривать растворителями, пористые — очисткой механическим способом. Наносить герметик из картриджа/файла-пакета при допустимой температуре применения; формирование шва выполнять с опорой уплотнительным шнуром (backer rod) при необходимости ограничения глубины шва и предотвращения трехсторонней адгезии. Инструментальную обработку выравнивания проводить в течение жизнеспособности материала.

Рекомендуемые области применения

• Структурное остекление и клеевые/герметизирующие швы в алюминиевых профильных системах.
• Навесные стеновые панели и фасадные системы: компенсационные и конструкционные швы.
• Периметр окон и дверных проемов в наружных и внутренних фасадных узлах.
• Соединительные и компенсационные швы в сборных конструкциях и промышленном оборудовании.
• Герметизация стеклянных, металлических и каменных поверхностей (включая анодированный и покрытый алюминий, оцинкованную сталь, стекло).
• Ремонтные работы по восстановлению эластичности фасадных и оконных швов.

Особенности применения при низких температурах и подготовке

• При температуре нанесения ниже +5°C (в случаях, когда поставщик указывает возможность нанесения при более низких температурах) следует учитывать удлинение жизнеспособности и замедление отверждения; производитель и поставщик могут указывать конкретные рекомендации для партий, помеченных как зимние.
• Нейтральная вулканизация делает продукт пригодным к применению на металлах и покрытых поверхностях без проявления коррозии, однако в сложных случаях для обеспечения надежной адгезии рекомендуется проверять совместимость и при необходимости применять праймеры по инструкциям поставщика.
• Использование уплотнительного шнура (backer rod) рекомендуется для соблюдения геометрии и работы шва в проектных деформациях.

Преимущества использования

• Нейтральная однокомпонентная система – отсутствие выделения коррозионно-активных продуктов при отверждении.
• Широкий рабочий температурный диапазон шва: от -50°C до +150°C после отверждения.
• Высокая способность к деформациям (до ±50% от исходной ширины шва), обеспечивает работу в подвижных швах фасадов и конструкций.
• Устойчивость к УФ-излучению, озону и атмосферным воздействиям при наружном использовании.
• Хорошая адгезия к стеклу, алюминию (включая Kynar- и анодированные покрытия), оцинкованной стали и каменным основаниям; в ряде случаев адгезия достигается без грунтовки.
• Приемлемая реология и низкая текучесть при нанесении пистолетом; удобство работы с упаковкой 590 мл (файл-пакет/колбаса).
• Совместимость с другими структурными герметиками DOW Corning / DOWSIL и соответствие требованиям проектных систем.
• Доступность технической документации и сертификатов у поставщиков для подтверждения соответствия требованиям проекта.

Безопасность и хранение: хранить в оригинальной упаковке при температуре +5°C…+25°C, избегать замораживания; использовать в пределах срока годности, указанного на упаковке. При работе обеспечить вентиляцию, избегать длительного контакта с кожей и глаза — соблюдать рекомендации по охране труда и данные MSDS. Для критичных по адгезии или санитарных требований узлов уточнять необходимость праймера и наличие специальных допусков в технической документации партии.
