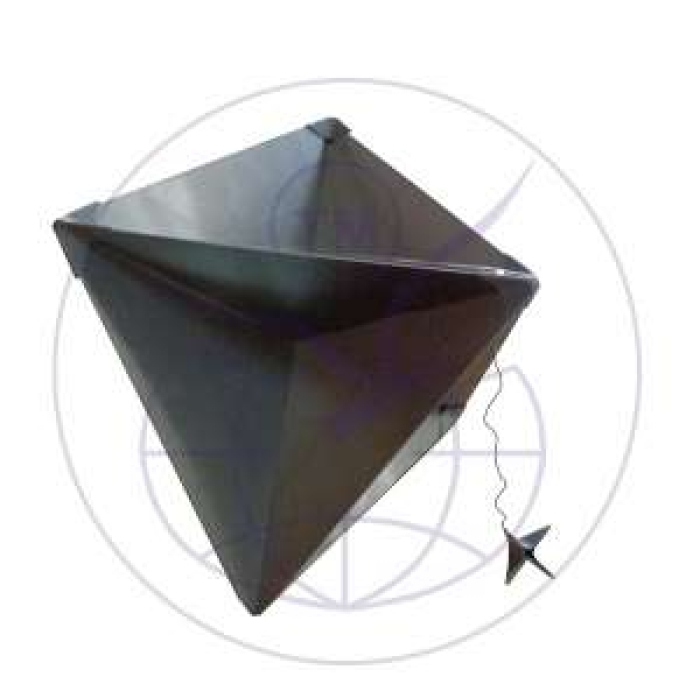

Отражатель радиолокационный РЛО РМРС, шт.

Технические характеристики

Основные параметры

• База / Конструкция: токопроводящая конструкция, состоящая из металлических пластин (квадратных и треугольных отражающих элементов) с антикоррозийным покрытием. Основание оснащено двумя отверстиями диаметром 8 мм для жесткой фиксации в собранном состоянии.
• Материал: металлические сплавы с защитным покрытием, устойчивым к гниению, коррозии, воздействию морской воды, нефтепродуктов, грибков и УФ-излучения.
• Масса конструкции: не более 1,0 кг (включая все элементы и комплектующие), что позволяет легко размещать изделие даже на мелких плавсредствах без нарушения остойчивости.
• Габаритные размеры: кубическая конфигурация с длиной сторон (420–450) × (420–450) × (420–450) мм. В свернутом или упакованном виде занимает минимальный объем, что удобно для хранения.
• Эффективная площадь рассеяния (ЭПР):
  • ≥ 7,5 м² на частоте 9 ГГц (длина волны λ ≈ 3 см, стандартный диапазон 3 см).
  • ≥ 0,5 м² на частоте 3 ГГц (длина волны λ ≈ 10 см, стандартный диапазон 10 см).
  Значения достигаются при высоте установки над уровнем моря не менее 4 метров.
• Сектор отражения: 360° (обеспечивает обнаружение судна с любого азимута при корректной ориентации отражателя).
• Тип фиксации на объекте: монтажный шнур (в комплекте) и жесткая привязка через отверстия 8 мм.
• Комплектация: основной отражающий элемент (основание), квадратные отражающие пластины (2 шт.), треугольные отражающие элементы (2 шт.), фиксирующие колпачки (6 шт.), монтажный шнур, техническая документация (паспорт изделия), копия сертификата РМРС.

Температурные показатели

• Рабочий диапазон температур: от −50°C до +65°C. Сохраняет геометрическую форму и отражающие свойства при экстремальных морозах и сильной жаре.
• Условия хранения: допускается хранение в неотапливаемых помещениях, на открытом воздухе (с защитой от прямых механических повреждений), без специальной консервации при соблюдении температурного режима.
• Устойчивость к окружающей среде: конструкция не теряет характеристик при воздействии волн, штормовых нагрузок, вибрации, соленой воды и прямых солнечных лучей на протяжении всего срока службы.

Сертификация и сроки

• Соответствие стандартам и нормативам:
  • Технический регламент о безопасности объектов морского транспорта.
  • Международная конвенция по охране человеческой жизни на море SOLAS-74/96.
  • Международный кодекс по спасательным средствам (LSA Code).
  • Правила по оборудованию морских судов.
  • ТУ 6417-008-50056342-12.
• Сертификат Российского Морского Регистра Судоходства (РМРС): изделие сертифицировано для применения на судах, подлежащих регистрации в Регистре.
• Гарантийный срок хранения: 5 лет со дня изготовления (в заводской упаковке).
• Гарантийный срок использования по назначению: 2 года в пределах гарантийного срока хранения.
• Срок службы: 5 лет при соблюдении правил эксплуатации.
• Страна производства: Российская Федерация.
• Пищевой допуск: не применяется (не предназначен для контакта с пищевыми продуктами, химикатами в пищевой промышленности).

Инструкция по применению

Отражатель радиолокационный РЛО РМРС предназначен для формирования мощного радиолокационного сигнала, обеспечивающего обнаружение маломерных судов, спасательных плотов и шлюпок навигационными радиолокационными станциями других судов и береговыми пунктами управления. Принцип работы основан на многократном отражении радиоволн металлическими гранями элементов конструкции (радиальный и угловой отражатели). Данное устройство критически важно для соблюдения требований безопасности при плаванні в тумане, дожде, ночью или в условиях плохой видимости.

Рекомендуемые области применения

• Маломерные суда (яхты, катера, моторные лодки), не оснащенные мощными радиолокационными ответчиками.
• Спасательные средства: надувные спасательные плоты (как коллективные, так и индивидуальные комплекты), дежурные шлюпки спасательных постов.
• Плавучие и морские сооружения: буи, платформы, плавучие доки.
• Спасательные операции: использование спасательными судами и группами при поиске людей за бортом.
• Арктические и полярные экспедиции: обеспечение видимости в условиях низкой освещенности.

Монтаж и эксплуатация

• Подготовка: перед сборкой осмотрите все элементы на отсутствие механических деформаций, трещин или повреждений металлических пластин.
• Сборка: соедините основания перпендикулярно друг другу. Установите треугольные и квадратные пластины в соответствии со схемой, указанной в паспорте изделия. Зафиксируйте узлы соединения при помощи комплектных колпачков. Конструкция должна быть жесткой.
• Крепление: используйте монтажный шнур для подвешивания или закрепите отражатель жестко к мачте, рингу шлюпки или другому элементу судна через два отверстия диаметром 8 мм. Рекомендуется использовать два крепежных элемента для стабильности.
• Высота установки: для достижения номинальной эффективной площади рассеяния (ЭПР ≥ 7,5 м² на 9 ГГц) нижняя точка отражателя должна находиться на высоте не менее 4 метров над уровнем моря (ватерлинией). В идеале высота установки составляет 6–10 метров.
• Безопасность: изделие изготовлено из токопроводящих материалов. Запрещается устанавливать отражатель вблизи высоковольтных линий, открытых источников электричества или радиопередающих антенн без должного экранирования. Соблюдайте осторожность при монтаже.
• Обслуживание: ежегодно проверяйте целостность крепежных элементов, шнуров и отсутствие коррозии. При обнаружении дефектов, влияющих на прочность конструкции, эксплуатация запрещена. Ремонт не предусмотрен, при повреждении элемента требуется его замена (входит в комплект) или утилизация.

Преимущества использования

• Высокая радиолокационная заметность: ЭПР 7,5 м² на частоте 9 ГГц позволяет обнаруживать судно на значительном расстоянии, что дает время для маневра и избежания столкновения.
• Соответствие международным стандартам: наличие сертификатов РМРС, SOLAS и LSA Code позволяет использовать изделие на любых морских судах, включая коммерческий флот и круизные лайнеры.
• Компактность и легкость: вес до 1 кг и возможность разборки делают его идеальным для спасательных плотов, где каждый килограмм и сантиметр объема на счету.
• Полная комплектация: в комплект входят все необходимые элементы для сборки, крепления и документации, что исключает необходимость поиска дополнительных деталей в аварийной ситуации.
• Долговечность: антикоррозийное покрытие и устойчивость к УФ-излучению и перепадам температур обеспечивают сохранность свойств на протяжении всего заявленного срока службы (5 лет).
• Простота установки: позволяет быстро смонтировать и установить отражатель даже в условиях шторма или в темное время суток без использования специнструмента.
• Универсальность работы: одинаково эффективно отражает радиоволны в стандартном (9 ГГц) и длинном (3 ГГц) диапазонах навигационных РЛС.

Безопасность и утилизация: изделие взрывопожаробезопасно, радиационно и химически безопасно. Не выделяет токсичных веществ в окружающую среду. При эксплуатации не требует специальных мер предосторожности, кроме стандартных мер электробезопасности из-за токопроводящих элементов. Утилизация отработавшего ресурс отражателя производится потребителем в соответствии с Федеральным законом № 89-ФЗ "Об отходах производства и потребления" и региональными нормативами по обращению с металлоломом. Обслуживание заключается в визуальном контроле и замене поврежденных элементов. Гарантийный срок службы составляет 5 лет при соблюдении условий эксплуатации.
