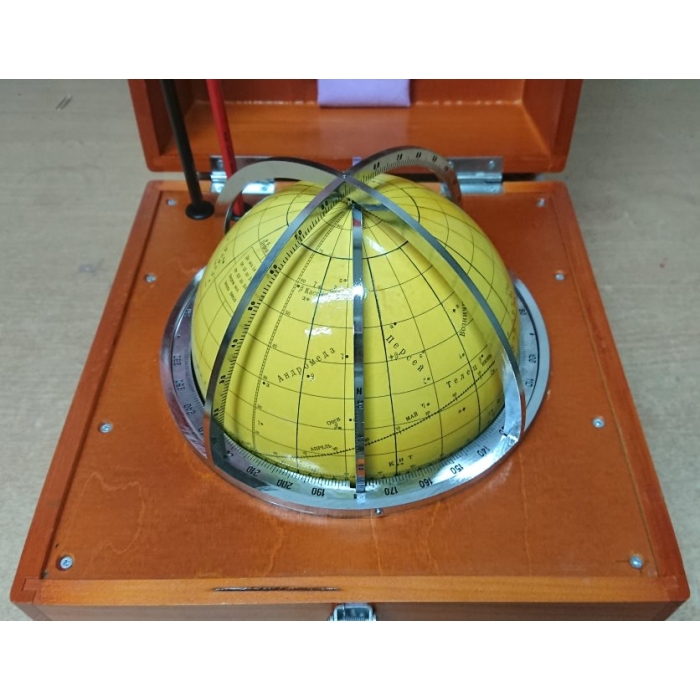

Звездный глобус ЗГ, шт.

Технические характеристики

Основные параметры

• Наименование: Звездный глобус ЗГ
• Диаметр шара: 168 мм
• Точность снятия координат: ±10'
• Цена деления: 10'
• Масса: ≤2,6 кг (включая футляр и комплектующие согласно паспорту)
• Габаритные размеры футляра: 240×265×215 мм
• Материал покрытия/оклейки: бумажные сегменты на сферической основе (по конструктивным данным модели)
• Нанесённые элементы: небесный экватор, сетка меридианов и параллелей, эклиптика с положениями Солнца, основные созвездия и до 160 наиболее ярких звёзд
• Комплект поставки: собственно глобус с нанесёнными созвездиями, подвижная горизонтальная рамка, защитный футляр, инструкция по эксплуатации (паспорт)

Температурные показатели

• Рабочий температурный диапазон: от 0°C до +45°C
• Относительная влажность: до 98% при +35°C (допускается эксплуатация при высокой влажности в указанных пределах)

Сертификация и сроки

• Соответствие нормативам: ТУ 9557-010-02570823-97
• Климатическое исполнение: ОМ1 по ГОСТ 15150-69
• Изготовитель: предприятие под наблюдением Морского и Речного Регистров (сведения о контроле качества и регистрации в эксплуатационной документации)
• Гарантийный срок хранения: 12 месяцев с даты изготовления
• Гарантийный срок эксплуатации: 18 месяцев с момента ввода в эксплуатацию при соблюдении условий хранения и транспортирования
• Срок службы: не менее 5 лет при соблюдении эксплуатационных требований

Инструкция по применению

Звездный глобус предназначен для практических и учебных работ по астрономической навигации; при подготовке к использованию необходимо проверить комплектность, целостность футляра и соответствие паспортным значениям диаметра и точности. Установка и снятие показаний выполняются по стандартной методике астрономической работы штурмана.

Рекомендуемые области применения

• Морская астрономическая навигация — определение положения судна при помощи наблюдений светил.
• Обучение астрономическим методам и подготовка штурманского состава — визуализация небесной сферы и отработка практических приёмов снятия координат.
• Планирование астрономических наблюдений — выбор удобных светил, расчёт моментов восхода/захода и азимутов для заданной даты.
• Проверка и калибровка электронных навигационных систем — использование как резервного/контрольного прибора при тестировании приборов судна.

Особенности применения в условиях высокого уровня влажности

• При эксплуатации в условиях относительной влажности до 98% при +35°C следует хранить глобус в защитном футляре при отсутствии конденсации на поверхностях перед началом использования.
• Допускается использование на борту судна при соблюдении мер по предотвращению попадания жидкости внутрь механических соединений и на поверхность карты глобуса.

Порядок выполнения рабочих операций

• Установить глобус по широте места наблюдения, ориентируясь по шкале широт на рамке.
• Выставить текущее звездное время и синхронизировать с судовым часовым отсчётом.
• Определить положение интересующих светил по нанесённой карте и рамке, снять высоту (h), азимут (A) и часовой угол (t).
• Выполнить расчёт координат судна или подобрать оптимальные светила для навигационной привязки.

Преимущества использования

• Конструктивно воспроизводит небесную сферу с экватором, эклиптикой и основными созвездиями, что упрощает визуальную идентификацию светил.
• Точность ±10' обеспечивает достаточный уровень детализации для ориентировочных и учебных расчётов при морской навигации.
• Компактные габариты (диаметр 168 мм) и масса ≤2,6 кг позволяют хранить и транспортировать изделие как на берегу, так и на судне.
• Защитный футляр и конструкция рамки упрощают закрепление глобуса и препятствуют механическим повреждениям при хранении и транспортировке.
• Соответствие ТУ и климатическому исполнению ОМ1 по ГОСТ упрощает включение изделия в комплект штурманского оборудования судна и в учебные программы.

Безопасность и эксплуатационные особенности: хранение в защитном футляре, предотвращение попадания влаги внутрь футляра и на поверхность карты, очистка мягкой сухой тканью и избегание механических ударов обеспечивают сохранение исходной точности и увеличивают срок службы изделия; при необходимости проведения работ в агрессивных условиях рекомендуется заранее согласовать режим эксплуатации с паспортными ограничениями. Применение в штурманских системах, учебных классах и при проверке электронных приборов соответствует заявленным техническим характеристикам и нормативным документам, указанным в паспорте изделия.
